ENI11HD
Installation
5.4.3
Klemmkasten mit Anschlusskabel
Prüfen Sie, ob der Kabelabgang nach unten weist. Falls dies nicht der Fall ist, drehen Sie den
Deckel des Anschlusskastens so, dass der Kabelabgang nach unten weist. Gehen Sie dazu
wie folgt vor:
1.
Lösen Sie den Deckel des Anschlusskastens (4 Schrauben). Die Schrauben sind verliersicher.
2.
Setzen Sie den Deckel des Klemmkastens auf den Klemmkasten. Der Deckel lässt sich um 4 x
90° drehen. Wählen Sie die Orientierung, in der der Kabelabgang nach unten weist.

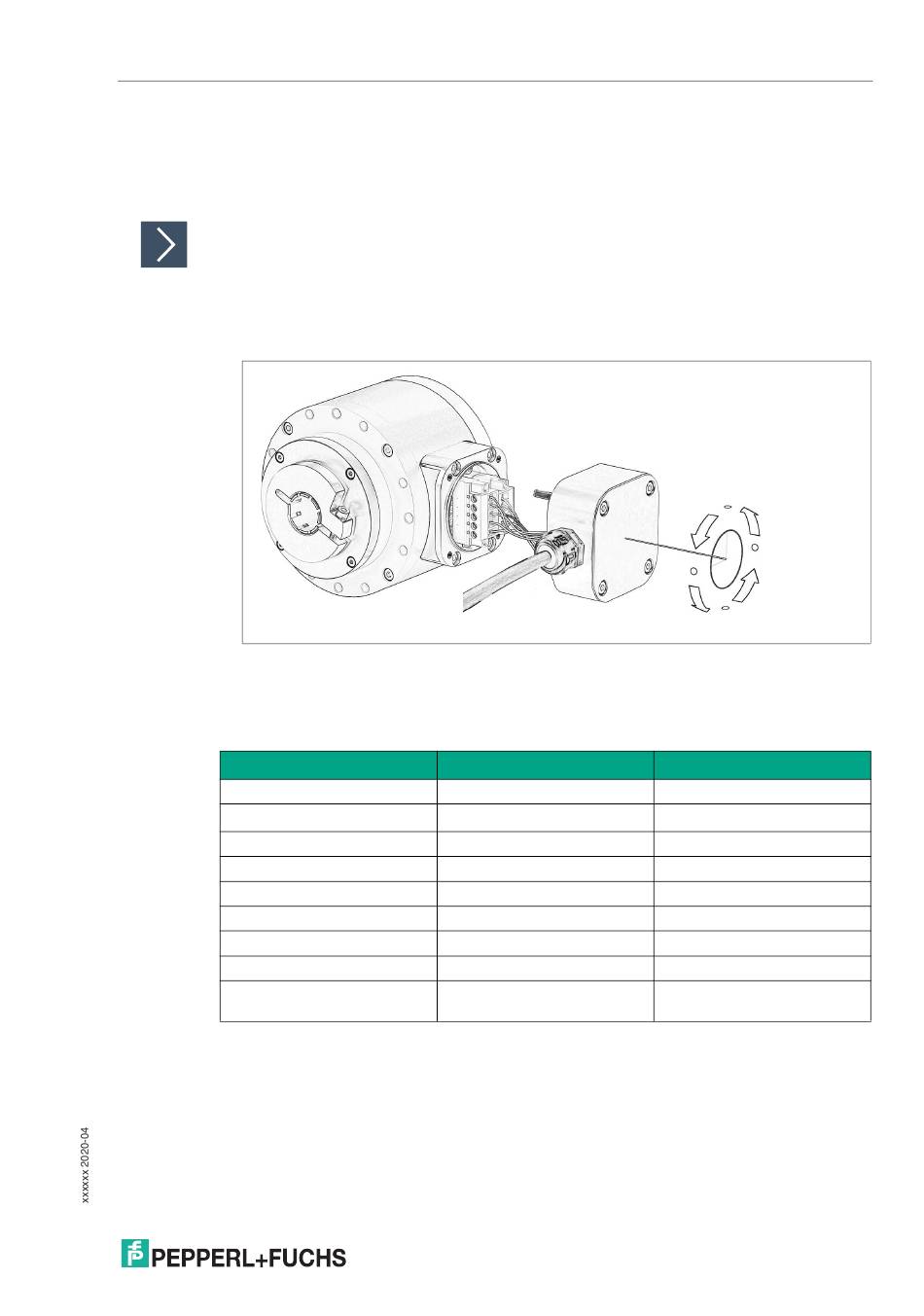

Abbildung 5.22 Der Deckel des Anschlusskastens lässt sich in 4 Positionen (4 x 90°) montieren
3.
Schrauben Sie den Deckel des Anschlusskastens mit 4 Schrauben fest (Drehmoment 2,2 Nm).
Der elektrische Anschluss des Drehgebers erfolgt gemäß folgender Zuordnungstabelle:
Aderfarbe
weiß
braun
grün
grau
gelb
rosa
blau
rot
Kabelschirm
Tabelle 5.1
Signal
GND
U
b
A
B
A/
B/
Z
Z/
-
Belegung des Anschlusskabels
Beschreibung
Versorgungsspannung (-)
Versorgungsspannung (+)
Signal A
Signal B
invertiertes Signal A
invertiertes Signal B
Nullpunkt-Signal
invertiertes Nullpunkt-Signal
verbunden mit dem Drehge-
bergehäuse
29
