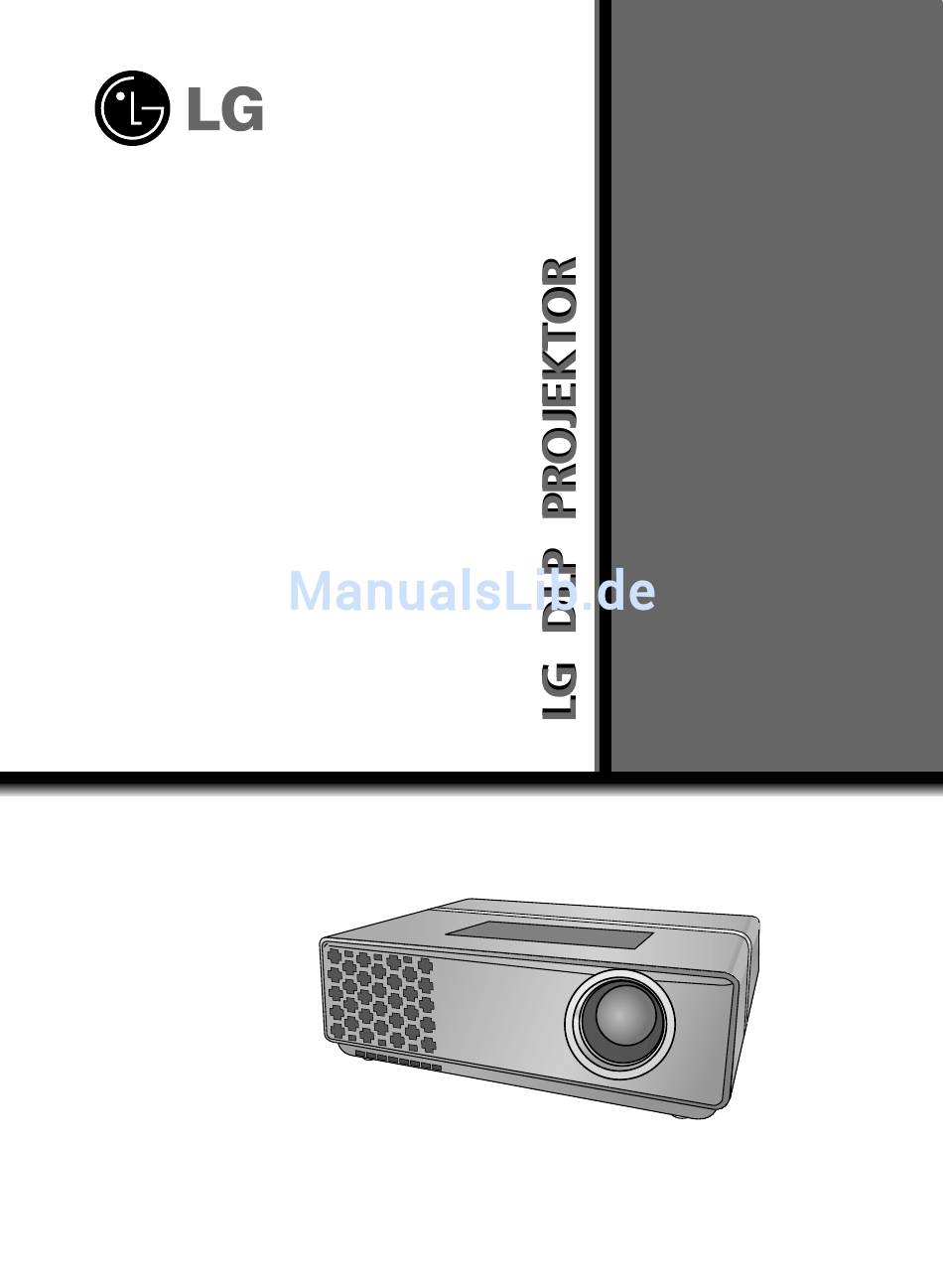

Bitte lesen Sie diese Anleitung vor Gebrauch des
Geräts aufmerksam durch.
Bewahren Sie die Anleitung für spätere Fragen
sorgfältig auf.
Notieren Sie sich Modell- und Seriennummer
des Geräts.
Sie finden die Angaben auf dem Typenschild an
der Unterseite des Geräts. Teilen Sie Ihrem
Kundendienst die Nummern mit, wenn Sie Hilfe
benötigen.
Modellnummer :
Seriennummer :
HS102
HS102G
BEDIENUNGSANLEITUNG
Werbung
Inhaltsverzeichnis

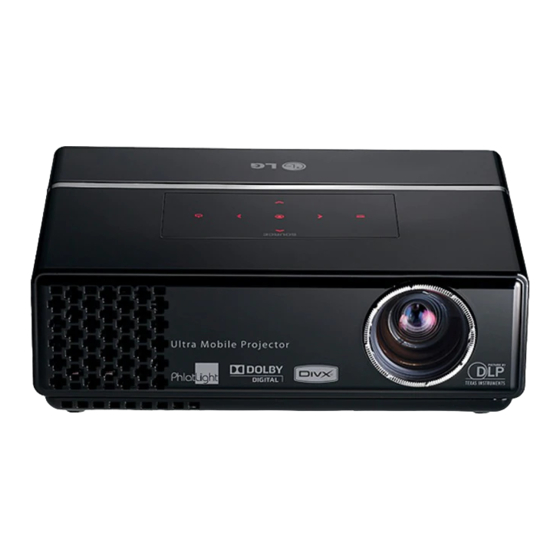

Verwandte Anleitungen für LG HS102
Inhaltszusammenfassung für LG HS102
- Seite 1 Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Notieren Sie sich Modell- und Seriennummer des Geräts. Sie finden die Angaben auf dem Typenschild an HS102 der Unterseite des Geräts. Teilen Sie Ihrem Kundendienst die Nummern mit, wenn Sie Hilfe HS102G benötigen.
- Seite 2 DLP PROJEKTOR DLP PROJEKTOR Achtung Dies ist ein Gerät der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseiti- gen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise Optionen im Menü Extras .........4 Auswahl der Sprache........24 Bezeichnung der Teile Seitenverhältnis..........24 Gehäuse............7 Einstellung der Overscan-Funktion....24 Verbindungsstück..........7 Horizontal spiegeln .........25 Bedienungsfeld ..........8 Die Funktion Vertikal spiegeln ......25 Fernbedienung ..........9 Abschaltzeit.............26 Einlegen der Batterien ........9 Auto-aus............26 Zubehör............10 Präsentations Timer ........27 Sonderzubehör..........10 Trapez-Funktion ..........27 Funktion Leeres Bild ........28... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Projektors. ➟ Die Sicherheitshinweise sind in folgende Kategorien unterteilt. WARNUNG : Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE: Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Projektor führen. - Seite 5 Sicherheitshinweise Strom WARNUNG An eine Mehrfachsteckdose sollten nicht zu viele Geräte angeschlossen werden. Die Steckdose könnte überhitzen und es besteht Brandgefahr! Strom HINWEISE Den Netzstecker niemals mit Netzstecker beim Herausziehen Netzstecker und Steckdose soll- feuchten Händen berühren. nicht am Kabel festhalten. ten stets staubfrei sein.
-
Seite 6: Reinigung
Sicherheitshinweise Gebrauch WARNUNG Projektor nicht fallen lassen oder Die Steckdose bei einem Gasleck Schauen Sie nicht in den Erschütterungen aussetzen. niemals berühren. Öffnen Sie die Laserstrahl, da Augenschäden Fenster und lüften Sie. auftreten können! Es besteht die Gefahr von mechanis- chen Beschädigungen oder von Bei Funkenbildung besteht Brand- Verletzungen! -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile Bezeichnung der Teile Gehäuse * Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze und/oder helle Punkte (rot, blau oder grün) auf dem Bildschirm des Projektors. Dieser Effekt kann völlig normal und im Herstellungsprozess begründet sein und ist nicht unbedingt ein Anzeichen einer Fehlfunktion. -
Seite 8: Bedienungsfeld
Bezeichnung der Teile Bedienungsfeld Taste SOURCE Schaltet um auf RGB, Video modus. SOURCE Taste OK Anzeige der aktuellen Einstellung und Speichern von Änderungen. Taste MENU Taste POWER Öffnen oder Schließen Projektor Ein-/Ausschalten. von Menüs. Taste Einstellen der Menüfunktionen. Falls diese Anzeige nicht im OSD- Bildschirmmenü... -
Seite 9: Fernbedienung
Bezeichnung der Teile Fernbedienung Taste MUTE Taste POWER Taste SOURCE Taste KEYSTONE +, - Taste VOLUME +, - Taste RETURN Taste MENU Taste Taste BLANK Taste AUTO Taste RATIO Taste USB - Steuerungstasten für USB-Gerät Taste FAV Taste SUBTITLE Taste PAGE Taste PAGE Einlegen der Batterien VORSICHT... -
Seite 10: Zubehör
Bezeichnung der Teile Zubehör Tuch zum Abwischen der 3V-Batterie Bedienungsanleitung Benutzerhandbuch Fernbedienung äußeren Geräteflächen für CD Netzkabel Computerkabel A/V-Kabel Adapter RGB to Component-Kabel Tragebeutel (Nur für Modell HS102G) Die Fernbedienung kann in einem Abstand von bis zu 6 Metern und in einem Winkel bis zu 30 Grad (links/rechts) zum Empfangssensor verwendet wer- den. -
Seite 11: Aufstellung Und Einrichtung
Aufstellung und Einrichtung Aufstellung und Einrichtung Hinweise zum Aufstellen des Projektors * Der Projektor sollte nur unter folgenden Voraussetzungen aufgestellt werden. Ansonsten besteht die Gefahr von Fehlfunktionen oder Schäden am Gerät. Sorgen Sie für eine gute Belüftung des Projektors. Der Projektor ist mit Lüftungsöffnungen ausgestattet Stellen Sie das Gerät nicht auf Teppichen, Vorlegern oder ähnlichen Unterlagen auf. -
Seite 12: Aufstellen Des Projektors Auf Einem Stativ
Aufstellung und Einrichtung Aufstellen des Projektors auf einem Stativ * Dieser Projektor kann auf einem Kamerastativ angebracht werden. Hierbei wird anstelle einer Kamera der Projektor auf das Stativ montiert. Befestigung am Projektor Befestigung am Stativ Unterseite des Projektors Kamerastativ - Wenn Sie ein Kamerastativ besitzen, befestigen Sie den Projektor an der Halterung, die normalerweise für die Kamera bestimmt ist. -
Seite 13: Grundfunktionen Des Projektors
Aufstellung und Einrichtung Grundfunktionen des Projektors 1. Montieren Sie den Projektor an einer Wand. 2. Achten Sie auf den geeigneten Abstand zur Bildwand. Der Abstand zwischen dem Projektor und der Bildwand ist maßgeblich für die tatsächliche Bildgröße. 3. Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Bildwand abstrahlt. Trifft der Lichtkegel nicht rechtwinklig auf die Bildwand auf, ist das Bild verzerrt. -
Seite 14: Verwendung Des Kensington-Sicherheitssystems
Aufstellung und Einrichtung Verwendung des Kensington-Sicherheitssystems G Der Projektor besitzt an der Rückwand einen Anschluss für das Kensington-Sicherheitssystem. Schließen Sie das Kensington-Sicherheitskabel wie dargestellt an. G Installations- und Bedienungshinweise finden Sie in der Bedienungsanleitung zum Kensington- Sicherheitssystem. Weitere Informationen finden Sie unter http://www.kensington.com, der Internet Homepage der Firma Kensington, die hochwertige elektronische Geräte, wie zum Beispiel Notebooks oder Projektoren vertreibt. -
Seite 15: Einschalten Des Projektors
Aufstellung und Einrichtung Einschalten des Projektors 1. Schließen Sie das Netzkabel an. 2. Drücken Sie die Taste auf der Geräteoberseite bzw. die Taste POWER auf der Fernbedienung. (Daraufhin leuchtet die Anzeige auf dem Bedienungsfeld auf.) G Wählen Sie über die Taste SOURCE auf der Fernbedienung bzw. über die Taste SOURCE auf dem Bedienungsfeld das gewünschte Eingangssignal aus. -
Seite 16: Bild Positionieren Und Scharf Stellen
Aufstellung und Einrichtung Bild positionieren und scharf stellen Prüfen Sie, ob das Bild auf der Fläche scharf und vollständig angezeigt wird. Schärfe-Einstellring Um die Bildschärfe einzustellen, drehen Sie am Schärfe-Einstellring des Objektivs (äußerer Ring). Auswahl der Bildquelle 1. Drücken Sie die Taste SOURCE auf der Fernbedienung bzw. auf der Geräteoberseite. Auswählen 2. -
Seite 17: Anschluss
Anschluss Anschluss Anschluss eines PCs * Sie können den Projektor am Ausgang VGA, SVGA, XGA und SXGA eines Computers anschließen. * Die unterstützten Anzeigemodi des Projektors für PC-Grafikkarten finden Sie auf Seite 39. < Anschluss > Schließen Sie das Computerkabel an den RGB IN (PC/DTV) des Projektors an. -
Seite 18: Anschluss Eines Dvd-Players
Anschluss Anschluss eines DVD-Players * Die DVD-Ausgangsbuchsen (Y, PB, PR) besitzen je nach Gerät die Bezeichnungen Y, Pb, Pr / Y, B-Y, R-Y / Y, Cb und Cr. < Anschluss > RGB to Component-Kabel a. Schließen Sie das Component-Kabel des Component-Kabel DVD-Gerätes über das RGB-zu-Component- Kabel an den RGB IN (PC/DTV) des... -
Seite 19: Funktion
Funktion Funktion * Es kann sein, dass die Beschreibung des OSD (On Screen Display) in diesem Handbuch von der im Projektorhandbuch abweicht, da es sich hierbei nur um ein Beispiel handelt, um Sie beim Betrieb des Projektors zu unterstützen. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB-Modus (PC) beschrieben. Optionen im Menü... -
Seite 20: Bildmodus
Funktion Bildmodus * Verwenden Sie Bildmodus, um eine optimale Bildeinstellung zu erhalten. * Die Funktion [Bildmodus] ist im RGB und DivX-Modus nicht verfügbar. Bildmodus Dynamisch Kontrast 1. Drücken Sie die Taste MENU und anschließend die Tasten Helligkeit Auswahl des Menüs. Farbe Schärfe 2. -
Seite 21: Smart-Funktion
Funktion Smart-Funktion 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Farbtemperatur Normal Smart Normal 2. Drücken Sie die Taste die Option Smart Schwarzwert Hoch Tastentöne 3. Stellen Sie mit den Tasten das Bild wie gewünscht ein. Tasten-LED Bild erfasen Beim Drücken der Taste... -
Seite 22: Funktion Des Tastentöne
Funktion Funktion des Tastentöne 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Farbtemperatur Normal Smart Normal 2. Drücken Sie die Taste die Option Tastentöne Schwarzwert Hoch Tastentöne 3. Wählen Sie mit den Tasten entweder Ein oder Aus. Tasten-LED Diese Funktion kann ebenfalls über die Taste auf dem Bedienungsfeld... -
Seite 23: Bildschirmaufnahme
Funktion Bildschirmaufnahme 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Farbtemperatur Normal Smart Normal 2. Drücken Sie die Taste die Option Bild erfasen Schwarzwert Hoch Tastentöne 3. Drücken Sie die Taste OK, um das aktuell angezeigte Bild Tasten-LED aufzunehmen. -
Seite 24: Optionen Im Menü Extras
Funktion Optionen im Menü Extras Auswahl der Sprache 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Sprache(Language) Deutsch 4 : 3 Seitenverhältnis 2. Drücken Sie die Tasten die Option Sprache (Language) Overscan Horiz. Spiegeln 3. Drücken Sie die Tasten zur Auswahl der gewünschten Sprache. -
Seite 25: Horizontal Spiegeln
Funktion Horizontal spiegeln * Mit dieser Funktion wird das Bild horizontal kopfstehend projiziert. * Verwenden Sie diese Funktion zur Rückprojektion eines Bildes. Sprache(Language) Deutsch 1. Drücken Sie die Taste MENU und anschließend die Tasten 4 : 3 Seitenverhältnis Auswahl des Menüs. -
Seite 26: Abschaltzeit
Funktion Abschaltzeit * Mit Hilfe dieser Funktion kann der Projektor nach einer festgelegten Zeit automa- tisch ausgeschaltet werden. Deutsch Sprache(Language) 1. Drücken Sie die Taste MENU und anschließend die Tasten Seitenverhältnis 4 : 3 Auswahl des Menüs. Overscan Horiz. Spiegeln 2. -
Seite 27: Präsentations Timer
Funktion Präsentations Timer 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Deutsch Sprache(Language) 4 : 3 Seitenverhältnis 2. Wählen Sie dann mit den Tasten die Funktion Präsentations-Timer Overscan aus und drücken Sie auf Horiz. Spiegeln Vertik. -
Seite 28: Funktion Leeres Bild
Funktion Funktion Leeres Bild * Mit dieser Funktion können Sie z.B. bei Präsentationen, Konferenzen, Besprechungen die Aufmerksamkeit der Teilnehmer auf sich ziehen. 1. Drücken Sie die Taste BLANK auf der Fernbedienung. Daraufhin wird das Hintergrundbild angezeigt. Das Hintergrundbild kann frei gewählt werden. (Siehe ‘Auswahl der Hintergrundfarbe’) 2. -
Seite 29: Funktion Des Led Modus
Funktion Funktion des LED Modus 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Keystone Leeres Bild Schwarz 2. Drücken Sie die Taste die Option LED Modus LED Modus Normal DivX Reg. Code 3. Wählen Sie mit den Tasten entweder Standard oder Dunkel. -
Seite 30: Optionen Im Menü Bildschirm
Funktion Optionen im Menü Bildschirm Automatische Spureinstellung * Diese Funktion garantiert Ihnen die beste Bildqualität durch automatische Einstellung der Differenz von Horizontalformat und Bildsynchronisierung. * Die Funktion Automatische Spureinstellung ist nur für den RGB-Eingang möglich. 1. Betätigen Sie die Taste AUTO auf der Fernbedienung. Bildlage und Synchronisierung werden automatisch eingestellt. -
Seite 31: Verwendung Der Funktion H-Position
Funktion Verwendung der Funktion H-Position 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Auto konfig. Taktrate 2. Wählen Sie mit den Tasten den Eintrag aus. H-Position Takt H-Position 3. Stellen Sie mit den Tasten das Bild wie gewünscht ein. V-Position MENU Speich... -
Seite 32: Usb
* Die Abbildung kann von Ihrem Projektor abweichen. Verwendung eines USB-Gerätes USB-Gerät anschließen * Beim Anschluss eines USB-Gerätes wird automatisch dieser Bildschirm angezeigt. Auf dem USB-Gerät können keine neuen Ordner angelegt oder vorhandene Ordner gelöscht werden. 1. Schließen Sie das USB-Gerät am USB-Anschluss auf der Geräterückseite an. -
Seite 33: Fotoliste
Fotoliste * Auf dem USB-Gerät gespeicherte Fotodateien (*.jpg) können angezeigt werden. Das hier gezeigten Bildschirmmenüs können sich je nach Gerätemodell unterscheiden. Die gezeigten Abbildungen dienen als Bedienungsbeispiele für den Projektor. Bildschirmanzeigen 1. Auswahl als Diashow anzeigen. Photoliste 2. In den Optionen kann das Intervall der Liste Vorschau Diashow, d. -
Seite 34: Diashow Anzeigen
Diashow anzeigen 1. Wählen Sie mit den Tasten die gewünschten Fotos Photoliste aus. Vorschau Liste UP Ordner 2. Wählen Sie mit der Taste das Symbol 3. Drücken Sie die Taste Stop : Diashow beenden. Verstecken : Menü in der Vollbildansicht ausblenden. Bew. -
Seite 35: Musikliste
Musikliste * Gekaufte Musikdateien (*.MP3) besitzen möglicherweise Copyright-Einschränkungen. Die Wiedergabe solcher Dateien ist auf diesem Gerätemodell u. U. nicht möglich. Auf dem USB-Gerät gespeicherte Musikdateien können mit diesem Gerät wiedergegeben werden. Das hier gezeigten Bildschirmmenüs können sich je nach Gerätemodell unterscheiden. Die gezeigten Abbildungen dienen als Bedienungsbeispiele für den Projektor. - Seite 36 Falls während der Wiedergabe über einen längeren Zeitraum keine Taste gedrückt wird, werden die Wiedergabeinformationen (siehe Abbildung unten) als Bildschirmschoner angezeigt. Was ist ein ‘Bildschirmschoner’? Ein Bildschirmschoner dient dazu, das Einbrennen von Bildpunkten bei längerer Anzeige eines Standbildes auf dem Bildschirm zu verhindern.
-
Seite 37: Filmliste
Filmliste * Die Filmliste wird angezeigt, sobald ein angeschlossenes USB-Gerät erkannt wird. Diese Liste wird zur Wiedergabe von Filmdateien auf dem PROJEKTOR benötigt. In der Liste werden die Spielfilme im USB-Ordner zur Wiedergabe angezeigt. Es können alle Spielfilme im Ordner oder die von Ihnen ausgewählten Dateien wiedergegeben werden. Die Bearbeitung von Filmen ist nicht möglich, wie z. -
Seite 38: Sprache Und Untertitelsprache Von Divx-Dateien
Sprache und Untertitelsprache von DivX-Dateien Wenn Sie während der Wiedergabe einer DivX-Datei die Taste OK drücken und die Sprache ändern, wird die folgende Meldung angezeigt. Wählen Sie mit den Tasten die gewün- schte Option. Untertitel Sprachgruppe: Latin1 Untertitelsprache Es werden die Dateiformate Mpeg, Mp3, PCM und Audiosprache Dolby D unterstützt. -
Seite 39: Informationen
Informationen Unterstützte Bildschirmauflösungen * In der folgenden Tabelle werden alle vom Projektor unterstützten Bildformate aufgeführt. Quellen Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz) * Wenn das Eingangssignal nicht vom Projektor unterstützt wird, erscheint die Meldung „Ausserhalb der Frequenz“. * Der Projektor unterstützt Typ DDC1/2B als Plug & Play-Funktion (Automatische Erkennung des PC-Monitors). * Die Synchronisierungs-Signalformen für Horizontal- und Vertikalfrequenzen sind Separate. -
Seite 40: Wartung
Informationen Wartung * Der Projektor ist sehr wartungsfreundlich. Säubern Sie regelmäßig das Objektiv, damit keine Staub- oder Schmutz-partikel in das Bild pro- jiziert werden. Wenn Teile ausgewechselt werden müssen, wenden Sie sich an Ihren Händler. Schalten Sie den Projektor vor der Reinigung immer zuerst aus und ziehen Sie den Netzstecker. -
Seite 41: Technische Daten
Informationen Technische Daten HS102 (HS102-JE) / HS102G (HS102G-JE) MODELL 800(Horizontal) x 600(Vertical)pixel Auflösung 4:3(horizontal:vertical) Bildformat horizontal/vertikal 0,55 Zoll Größe der DLP-Anzeige Bildwandformat 0,40 ~ 2,23m(15 ~ 80 Zoll) (Projektionsabstand) 100% Projektionsoffset Reichweite der Fernbedienung NTSC/PAL/SECAM/NTSC4.43/PAL-M/PAL-N Vergrößerung , 6,3A Kompatible Videonormen...
