Vel. supermínima

Vel. mínima

Vel. média

Vel. máxima

Nota: No caso de ventilação modulante, os quatro símbolos
abaixo indicam o intervalo (supermínimo, mínimo,
médio e máximo) no qual se coloca a velocidade de
funcionamento.
Nota: se a velocidade activa for diferente daquela seleccionada
pelo utilizador (em caso de forçamento), a primeira
pressão da tecla Fan
pressão muda essa definição.
VÁLVULA
O controlo pode gerir válvulas de 2 ou 3 vias, de tipo ON/
OFF (ou seja, totalmente aberta ou totalmente fechada) ou
modulante (a abertura da válvula pode variar entre 0% e
100%). Como no caso da ventilação, é necessário prestar
atenção na definição do parâmetro P14 (configuração das
saídas analógicas), que deve se basear no tipo de válvula
efectivamente presente na máquina, de modo que o comando
active a lógica de regulação correcta.
1. PERMISSÃO DO AR

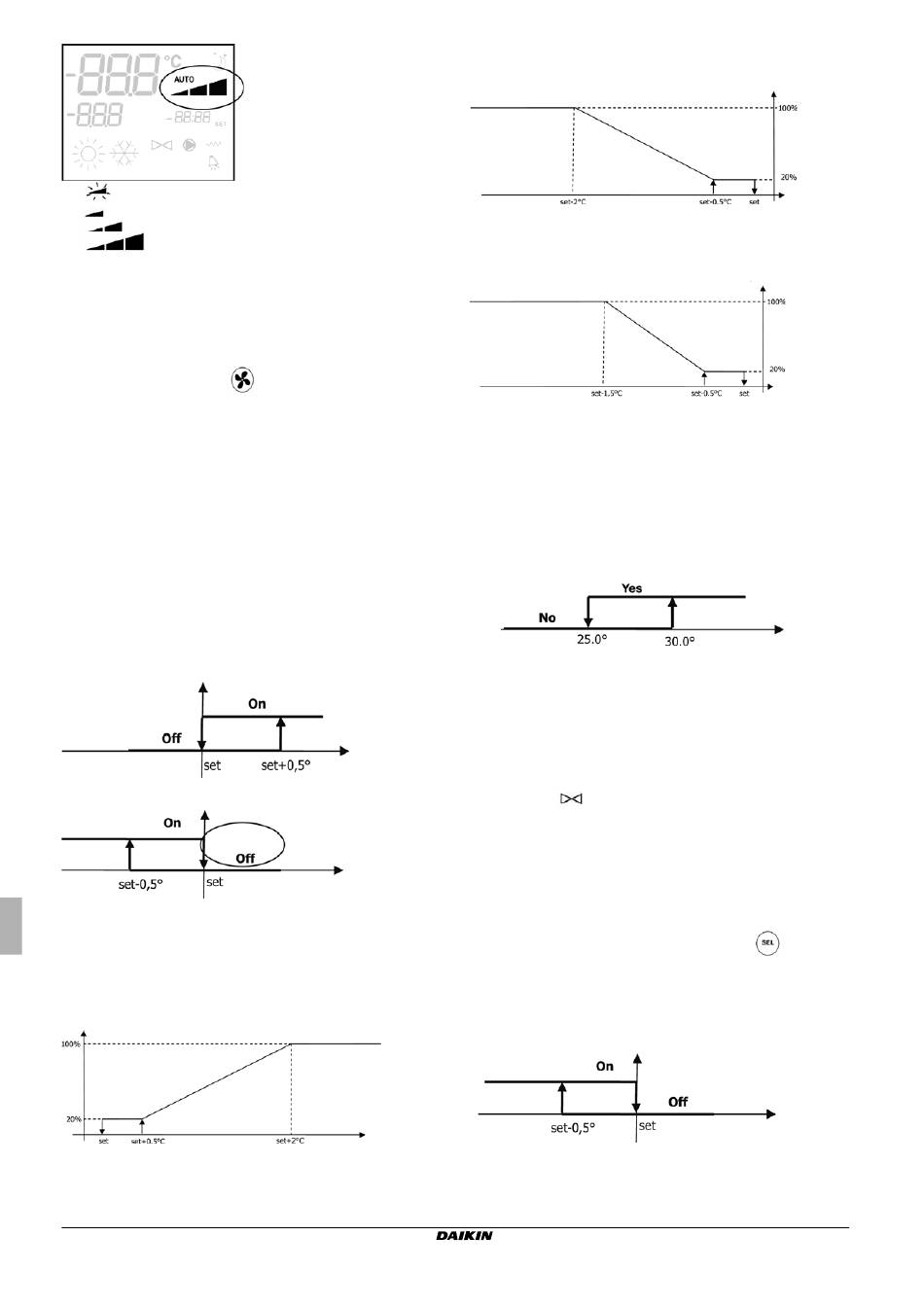

A. VÁLVULA ON/OFF
A abertura da válvula é comandada em função do ajuste (set)
de trabalho e da temperatura do ar.
REFRIGERAÇÃO
AQUECIMENTO
B. VÁLVULA MODULANTE
A abertura da válvula é comandada em função do ajuste (set)
de trabalho e da temperatura do ar. A lógica de regulação da
abertura segue os diagramadas apresentados a seguir.
REFRIGERAÇÃO
ABERTURA (%)
Manual de instalação e de uso
10
mostra esta última; a segunda
TEMP. AR
TEMP. AR
TEMP.AMBIENTE
AQUECIMENTO COM CONFIGURAÇÕES EM 3 VELOCIDADES
AQUECIMENTO COM CONFIGURAÇÕES EM 4 VELOCIDADES
2. PERMISSÃO DA ÁGUA
O controlo da temperatura da água para a permissão à abertura
está relacionado somente a configurações com válvulas de
três vias e resistência eléctrica. Nessas configurações será
feito um controlo da temperatura da água em caso de:
 A quecimento com resistência: o funcionamento da
resistência comporta um forçamento da ventilação; por
isso, é necessário evitar uma eventual passagem de água
fria demais no terminal.
 P ós-ventilação provocada pelo desligamento da resistência:
mantida até o fim do tempo predefinido, mesmo em caso
de mudança da modalidade de funcionamento; durante a
pós-ventilação, a permissão da água coincide com a vista
para a ventilação.
DISPLAY
A indicação de válvula activa no monitor será representada
pelo símbolo
RESISTÊNCIA ELÉCTRICA
A resistência elétrica é um dispositivo gerido como eventual
suporte na fase de aquecimento.
SELECÇÃO
Se prevista pela configuração, a resistência poder ser
seleccionada em aquecimento pela tecla Sel
ACTIVAÇÃO
A resistência eléctrica, se seleccionada pelo utilizador, é
usada sob solicitação do termostato, com base na temperatura
ambiente.
Nota: a activação provoca a ventilação forçada
ABERTURA (%)
TEMP.
AMBIENTE
ABERTURA (%)
TEMP.
AMBIENTE
TEMP.
ÁGUA
TEMP. AR
FWEC3
Advanced plus electronic controller
FC66002765
