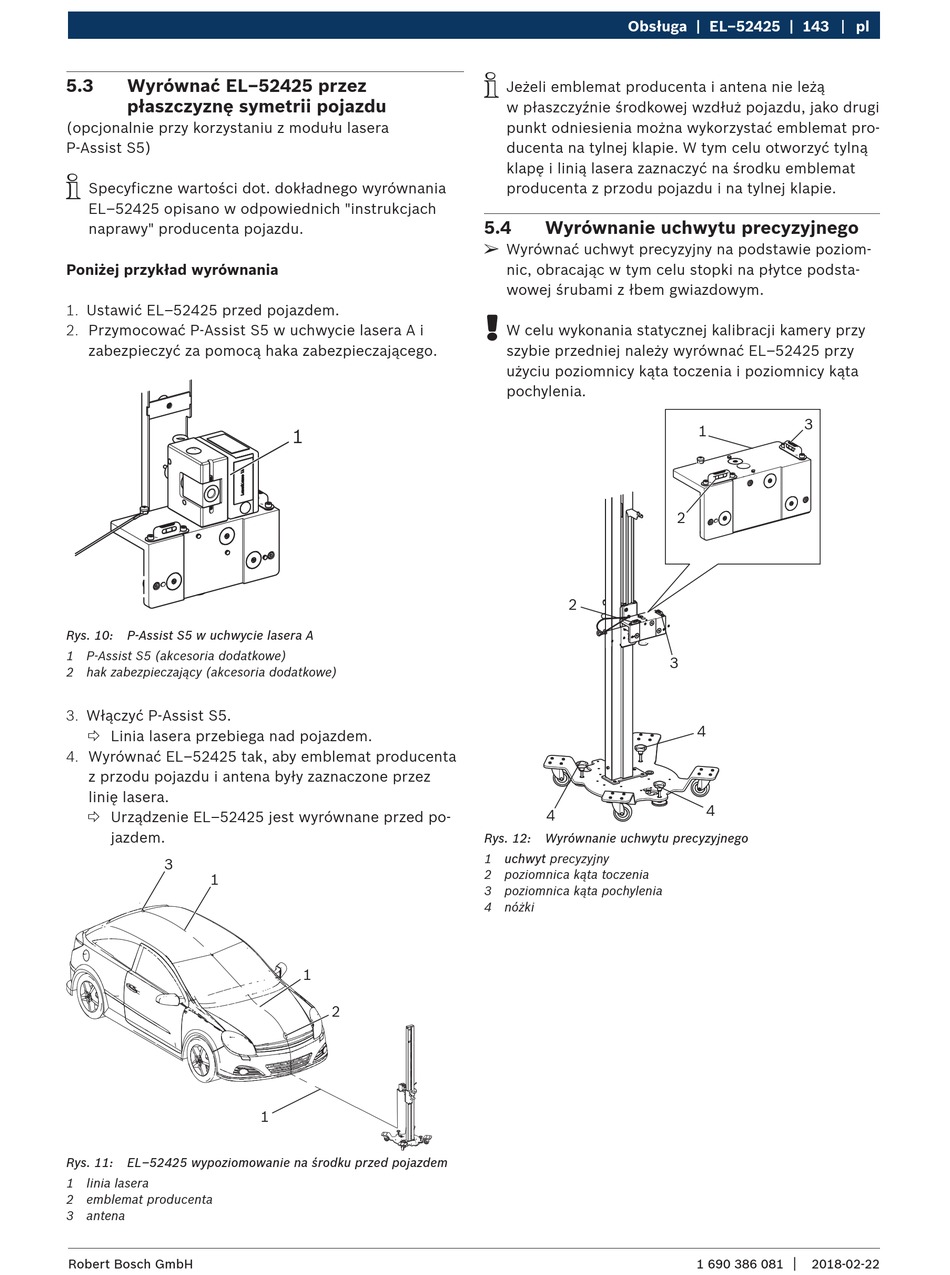

5.3 Wyrównać EL–52425 przez
płaszczyznę symetrii pojazdu
(opcjonalnie przy korzystaniu z modułu lasera
P-Assist S5)
i
Specyficzne wartości dot. dokładnego wyrównania
EL–52425 opisano w odpowiednich "instrukcjach
naprawy" producenta pojazdu.
Poniżej przykład wyrównania
1. Ustawić EL–52425 przed pojazdem.
2. Przymocować P-Assist S5 w uchwycie lasera A i
zabezpieczyć za pomocą haka zabezpieczającego.
Rys. 10: P-Assist S5 w uchwycie lasera A
1 P-Assist S5 (akcesoria dodatkowe)
2 hak zabezpieczający (akcesoria dodatkowe)
3. Włączyć P-Assist S5.
 Linia lasera przebiega nad pojazdem.
4. Wyrównać EL–52425 tak, aby emblemat producenta
z przodu pojazdu i antena były zaznaczone przez
linię lasera.
 Urządzenie EL–52425 jest wyrównane przed po-
jazdem.
3
1
Rys. 11: EL–52425 wypoziomowanie na środku przed pojazdem
1 linia lasera
2 emblemat producenta
3 antena
Robert Bosch GmbH
1
1
2
1
Obsługa | EL–52425 | 143
i
Jeżeli emblemat producenta i antena nie leżą
w płaszczyźnie środkowej wzdłuż pojazdu, jako drugi
punkt odniesienia można wykorzystać emblemat pro-
ducenta na tylnej klapie. W tym celu otworzyć tylną
klapę i linią lasera zaznaczyć na środku emblemat
producenta z przodu pojazdu i na tylnej klapie.
5.4 Wyrównanie uchwytu precyzyjnego
¶
Wyrównać uchwyt precyzyjny na podstawie poziom-
nic, obracając w tym celu stopki na płytce podsta-
wowej śrubami z łbem gwiazdowym.
!
W celu wykonania statycznej kalibracji kamery przy
szybie przedniej należy wyrównać EL–52425 przy
użyciu poziomnicy kąta toczenia i poziomnicy kąta
pochylenia.
2
4
Rys. 12: Wyrównanie uchwytu precyzyjnego
1 uchwyt precyzyjny
2 poziomnica kąta toczenia
3 poziomnica kąta pochylenia
4 nóżki
3
1
2
3
4
4
|
