El botón de giro a izquierda/derecha (5) ajusta la dirección de rotación y se encuentra justo encima del gatillo (4). El
botón de giro a izquierda/derecha tiene tres posiciones (izquierda, derecha, centro) y determina la dirección de
rotación del portabrocas. La posición central sirve para bloquear el portabrocas y el gatillo permite ajustar la
velocidad : cuanto más se apriete el gatillo, más aumentará la velocidad.
Bloquee el botón de giro a izquierda/derecha en la posición central si no utiliza el aparato.

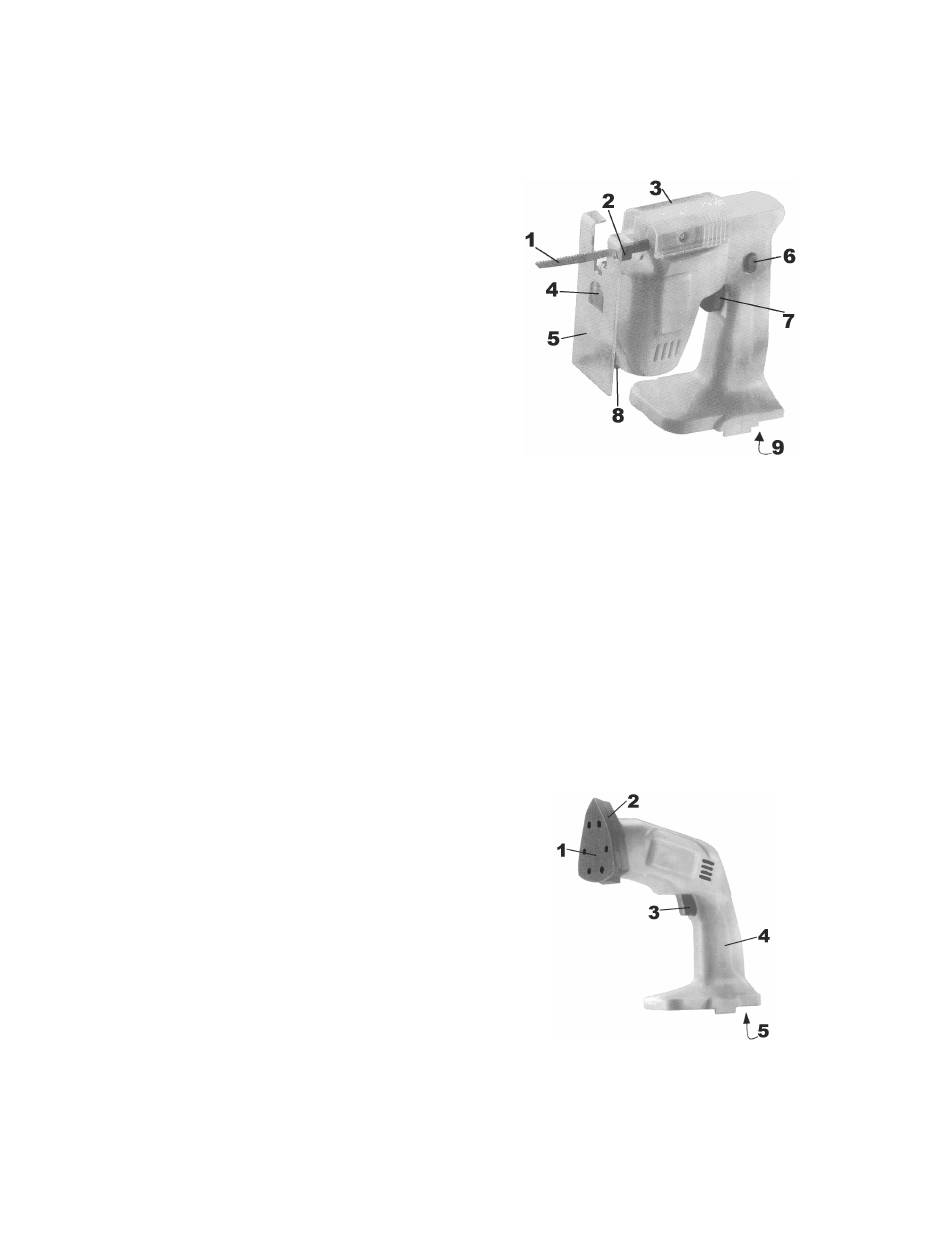

4. Sierra de calar
1. Hoja de sierra
2. Abrazadera + tornillo allen
3. Tapa de protección de la hoja
4. Tornillo de ajuste (tornillo allen) para el ángulo de la base
5. Patín
6. Botón de bloqueo del gatillo
7. Gatillo ON/OFF
8. Llave allen
9. Conexión de batería
Velocidad (sin carga): 1700 cortes / minuto
Profundidad de corte: 50mm
¡Coloque el gatillo en la posición completamente extendida (posición OFF) y desconecte la batería antes de cambiar
los ajustes o reparar el aparato!
Familiarícese con los componentes y la composición de la sierra antes de usarla. Desatornille el tornillo allen de la
hoja (2) con la llave allen incluida (8). Quite el tornillo y saque la abrazadera y la hoja de sierra del aparato.
Introduzca una nueva hoja de sierra en la abrazadera y asegúrese de que los agujeros de la hoja de sierra y los de
la abrazadera coincidan. Coloque la hoja y la abrazadera sobre el brazo de la hoja con los dientes hacia el exterior.
Asegúrese de que los agujeros de la hoja, la abrazadera y del brazo de la hoja coincidan. Introduzca el tornillo allen
y apriételo.
Es posible colocar el patín (5) de la hoja bajo un ángulo de 45°. Para ajustar el ángulo de corte, desatornillo el
tornillo de ajuste del patín (4). Incline el patín bajo el ángulo deseado y apriete el tornillo allen (4).
Asegúrese de que el objeto que quiere serrar esté firmemente fijado. Apriete el gatillo (7) para empezar a serrar;
pulse el botón de bloqueo (6) al mismo tiempo si fuera necesario. Espere hasta que la hoja haya alcanzado su
velocidad máxima antes de empezar a serrar. Espere hasta que la hoja haya parado completamente antes de
tocarla o antes de poner el aparato.
5. Lijadora delta
1. Lija
2. Superficie de lijado
3. Gatillo ON/OFF
4. Empuñadura
5. Conexión de batería
Velocidad: 0-6000 movimientos / minuto
Dimensiones de la lija: 90mm
¡Coloque el gatillo en la posición completamente extendida (posición OFF) y desconecte la batería antes de cambiar
los ajustes o reparar el aparato!
La lija (1) se fija en la superficie de lijado (2) por un sistema del tipo velcro. Esto permite un fácil y rápido reemplazo
de la lija. Alinear la lija (1) con la superficie de lijado requiere une gran precisión. Después de haber fijado la lija, la
máquina estará lista para utilizar apretando el gatillo (3).
Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
