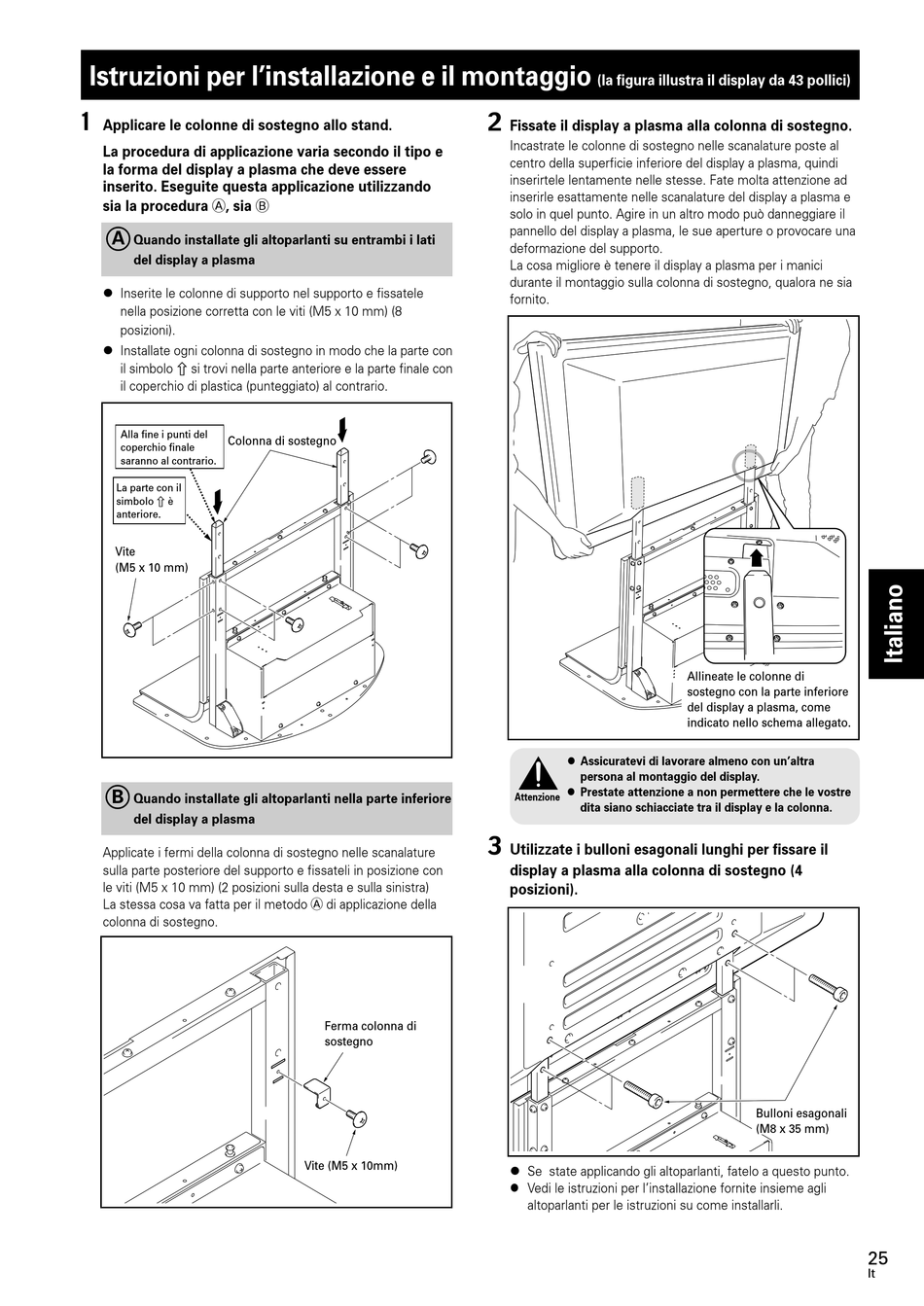

Istruzioni per l'installazione e il montaggio
1
Applicare le colonne di sostegno allo stand.
La procedura di applicazione varia secondo il tipo e
la forma del display a plasma che deve essere
inserito. Eseguite questa applicazione utilizzando
sia la procedura A, sia B
A
Quando installate gli altoparlanti su entrambi i lati
del display a plasma
Inserite le colonne di supporto nel supporto e fissatele
nella posizione corretta con le viti (M5 x 10 mm) (8
posizioni).
Installate ogni colonna di sostegno in modo che la parte con
il simbolo si trovi nella parte anteriore e la parte finale con
il coperchio di plastica (punteggiato) al contrario.
Alla fine i punti del
Colonna di sostegno
coperchio finale
saranno al contrario.
La parte con il
simbolo è
anteriore.
Vite
(M5 x 10 mm)
B
Quando installate gli altoparlanti nella parte inferiore
del display a plasma
Applicate i fermi della colonna di sostegno nelle scanalature
sulla parte posteriore del supporto e fissateli in posizione con
le viti (M5 x 10 mm) (2 posizioni sulla desta e sulla sinistra)
La stessa cosa va fatta per il metodo A di applicazione della
colonna di sostegno.
Ferma colonna di
sostegno
Vite (M5 x 10mm)
(la figura illustra il display da 43 pollici)
2
Fissate il display a plasma alla colonna di sostegno.
Incastrate le colonne di sostegno nelle scanalature poste al
centro della superficie inferiore del display a plasma, quindi
inserirtele lentamente nelle stesse. Fate molta attenzione ad
inserirle esattamente nelle scanalature del display a plasma e
solo in quel punto. Agire in un altro modo può danneggiare il
pannello del display a plasma, le sue aperture o provocare una
deformazione del supporto.
La cosa migliore è tenere il display a plasma per i manici
durante il montaggio sulla colonna di sostegno, qualora ne sia
fornito.
Assicuratevi di lavorare almeno con un'altra
persona al montaggio del display.
Prestate attenzione a non permettere che le vostre
Attenzione
dita siano schiacciate tra il display e la colonna.
3
Utilizzate i bulloni esagonali lunghi per fissare il
display a plasma alla colonna di sostegno (4
posizioni).
Se state applicando gli altoparlanti, fatelo a questo punto.
Vedi le istruzioni per l'installazione fornite insieme agli
altoparlanti per le istruzioni su come installarli.
Allineate le colonne di
sostegno con la parte inferiore
del display a plasma, come
indicato nello schema allegato.
Bulloni esagonali
(M8 x 35 mm)
