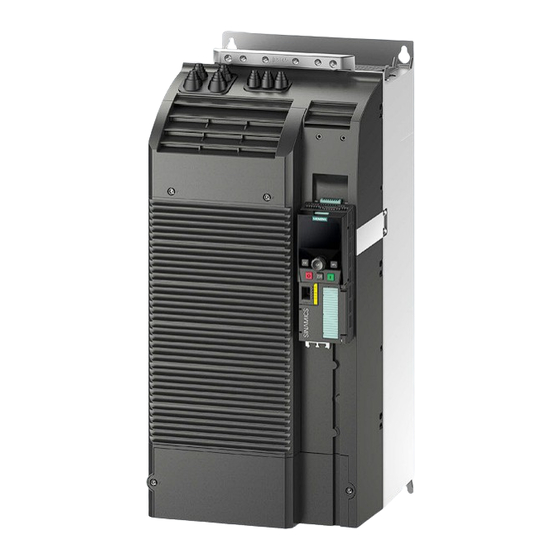

Siemens PM240P-2 Montagehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Module
  5. PM240P-2
  6. Montagehandbuch
Siemens PM240P-2 Montagehandbuch

Siemens PM240P-2 Montagehandbuch

Power module
Vorschau ausblenden Andere Handbücher für PM240P-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens PM240P-2

Inhaltszusammenfassung für Siemens PM240P-2

  • Seite 3 Vorwort Grundlegende Sicherheitshinweise SINAMICS Einführung Installation/Montage SINAMICS G120 Power Module PM240P-2 Anschließen Instandhaltung und Wartung Montagehandbuch Technische Daten Ersatzteile und Zubehör Anhang Aktualisierung von Stand 11/2016 auf 01/2020 01/2020 A5E37800827A AC...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Vorwort

    Maßbilder und Bohrmaße (Seite 26) Informationen zu Schutz- und Überwachungseinrichtungen aktualisiert Anschließen (Seite 31) Gewichte (mit und ohne Filter) des PM240P-2 für alle Baugrößen aktualisiert Spezifische Daten, 400-V-Umrichter (Seite 56) Spezifische Daten, 690-V-Umrichter (Seite 60) Technische Daten für die Funktion Safety Integrated hinzugefügt Safety Integrated (Seite 63) Lebensdauerdaten für das PM240P-2 hinzugefügt...
  • Seite 6 Vorwort Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 7: Inhaltsverzeichnis

    Anschlussklemmen am Umrichter ..................41 STO über Klemmen an Power Module ................... 43 Stern- oder Dreieckschaltung des Motors am Umrichter ............45 Instandhaltung und Wartung ......................... 47 Wartung ..........................48 Lüfter tauschen ........................49 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 8 Handbücher und technischer Support ................... 87 A.1.1 Handbücher für Ihren Umrichter .................... 87 A.1.2 Projektierungsunterstützung ....................88 A.1.3 Produkt Support ........................90 Richtlinien und Normen ......................91 Abkürzungen .......................... 93 Index ..............................95 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 9: Grundlegende Sicherheitshinweise

    • Wenn bei einem Kurzschluss Leiter-Erde der erforderliche Kurzschluss-Strom zum Ansprechen der Schutzeinrichtung nicht erreicht wird, müssen Sie zusätzlich eine Fehlerstrom-Schutzeinrichtung (RCD) verwenden. Der erforderliche Kurzschluss-Strom kann insbesondere bei TT-Netzen zu gering sein. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 10 Elektrischer Schlag bei nicht aufgelegtem Leitungsschirm Durch kapazitive Überkopplung können lebensgefährliche Berührspannungen bei nicht aufgelegten Leitungsschirmen entstehen. • Legen Sie Leitungsschirme und nicht benutzte Adern von Leistungsleitungen (z. B. Bremsadern) mindestens einseitig auf geerdetes Gehäusepotenzial auf. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 11 Leistungsanschlüssen führen. Dadurch können Brandschäden, Defekte am Gerät oder Funktionsstörungen entstehen. • Ziehen Sie alle Leistungsanschlüsse mit dem vorgeschriebenen Anziehdrehmoment an. • Überprüfen Sie in regelmäßigen Abständen alle Leistungsanschlüsse, insbesondere nach einem Transport. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 12 Wenn Sie den Komponenten näher als 20 cm kommen, schalten Sie Funkgeräte oder • Mobiltelefone aus. • Benutzen Sie die "SIEMENS Industry Online Support App" nur am ausgeschalteten Gerät. ACHTUNG Schädigung der Motorisolation durch zu hohe Spannungen Bei Betrieb an Netzen mit geerdetem Außenleiter oder im Falle eines Erdschlusses im IT- Netz kann die Motorisolation durch die höhere Spannung gegen Erde geschädigt werden.
  • Seite 13 • Setzen Sie Ihre Anlage erst dann produktiv ein, nachdem Sie den korrekten Ablauf der sicherheitsrelevanten Funktionen sichergestellt haben. Hinweis Wichtige Sicherheitshinweise zu Safety Integrated Funktionen Sofern Sie Safety Integrated Funktionen nutzen wollen, beachten Sie die Sicherheitshinweise in den Safety Integrated Handbüchern. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 14: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung

    Hilfestellung bieten bei typischen Aufgabenstellungen. Als Anwender sind Sie für den sachgemäßen Betrieb der beschriebenen Produkte selbst verantwortlich. Applikationsbeispiele entheben Sie nicht der Verpflichtung zu sicherem Umgang bei Anwendung, Installation, Betrieb und Wartung. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 15: Security-Hinweise

    Security finden Sie unter: https://www.siemens.com/industrialsecurity (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 16: Restrisiken Von Antriebssystemen (Power Drive Systems)

    6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 17: Einführung

    STO über Klemmen an Power Module (Seite 43) Beachten Sie, dass die Einsatzzeit des Umrichters bei Verwendung der STO-Funktion eingeschränkt ist. Weitere Informationen finden Sie im Funktionshandbuch "Safety Integrated". Handbücher für Ihren Umrichter (Seite 87) Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 18: Spezifikation Der Komponenten Nach Ul

    Bei diesen ersatzteilkompatiblen Weiterentwicklungen können sich Stecker oder Anschlusspositionen geringfügig ändern, die bei einem bestimmungsgemäßen Gebrauch der Komponente keine Probleme verursachen. In besonderen Einbausituationen ist dieser Umstand zu berücksichtigen, z. B. durch ausreichende Reserve bei der Leitungslänge. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 19: Installation/Montage

    EMV-gerechter Aufbau einer Maschine oder Anlage (Seite 19) ● Für einen IEC-konformen Aufbau verwenden Sie die in den Technischen Daten aufgeführten IEC-zugelassenen Sicherungstypen oder die Leistungsschalter unter der folgenden Internetadresse. – Sicherungstypen: Technische Daten (Seite 51) – Leistungsschalter (https://support.industry.siemens.com/cs/ww/de/view/109750825) Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 20 6 kV 480 V 4 kV 3 AC 500 V … 600 V Geerdeter Neutralleiter 347 V 6 kV 600 V 4 kV Geerdeter Außenleiter 600 V 6 kV 600 V 4 kV Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 21: Emv-Gerechter Aufbau Einer Maschine Oder Anlage

    Geräte in der Zone C erzeugen selbst keine energiereichen elektromagnetischen Felder, können aber von elektromagnetischen Feldern in ihrer Funktion beeinträchtigt werden. Außerhalb des Schaltschranks ● Zone D: Motoren, Bremswiderstände Geräte in der Zone D erzeugen energiereiche elektromagnetische Felder Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 22: Schaltschrank

    ● Verschrauben Sie die Rahmen der Schaltschränke großflächig leitend unter Verwendung von Kontaktscheiben mehrfach miteinander. ● In Anlagen mit Schaltschrankreihen, die in zwei Gruppen mit den Rückseiten zueinander aufgestellt sind, verbinden Sie die PE-Schienen der beiden Schrankreihen an möglichst vielen Stellen miteinander. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 23: Weitere Informationen

    – Leitung zwischen Netzfilter und Umrichter – Motorleitung – Leitung am Zwischenkreisanschluss des Umrichters – Leitung zwischen Umrichter und Bremswiderstand ● Leitungen mit geringem Störpegel: – Leitung zwischen Netz und Netzfilter – Signal- und Datenleitungen Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 24: Leitungsverlegung Im Schaltschrank

    ● Verwenden Sie geschirmte Leitungen für die folgenden Leitungen: – Leitung zwischen Umrichter und Netzfilter – Leitung zwischen Umrichter und Ausgangsdrossel oder Sinusfilter Bild 3-3 Leitungsverlegung eines Umrichters innerhalb und außerhalb des Schaltschranks Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 25: Leitungsverlegung Außerhalb Des Schaltschranks

    – Spulen von Schützen – Relais – Magnetventile – Motorhaltebremsen ● Schließen Sie die Überspannungsschutzbeschaltung direkt an die Spule an. ● Verwenden Sie RC-Glieder oder Varistoren bei wechselstrombetriebenen Spulen, Freilaufdioden oder Varistoren bei gleichstrombetriebenen Spulen. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 26: Verlustleistung Und Anforderungen An Die Luftkühlung

    • Stellen Sie sicher, dass die erforderlichen Abstände der einzelnen Komponenten zueinander eingehalten werden. • Stellen Sie sicher, dass durch die Lüftungsöffnungen der Komponenten eine ungehinderte Luftströmung möglich ist. • Verhindern Sie Kühlluftkurzschlüsse durch entsprechende Luftschranken Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 27: Power Module Einbauen

    2. Wenn Sie ein Brake Relay oder Safe Brake Relay einsetzen: Montieren Sie das Brake Relay auf die Rückseite des Schirmblechs. 3. Montieren Sie die Schirmbleche. 4. Bauen Sie das Power Module ein. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 28: Maßbilder Und Bohrmaße

    4 x M5 / 6,0 4 x M6 / 10 4 × M8 / 25 Das Power Module ist für den Einbau ohne seitlichen Kühlluftabstand ausgelegt. Aus Toleranzgründen empfehlen wir einen seitlichen Abstand von ca. 1 mm Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 29: Hebevorrichtungen

    Brake Relay Wenn Sie ein Brake Relay zur Ansteuerung einer Motorhaltebremse einsetzen, montieren Sie das Brake Relay auf die Rückseite des unteren Schirmblechs, bevor Sie das Schirmmodul am Umrichter befestigen. Motorhaltebremse (Seite 74) Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 30 1. Befestigen Sie den EMV-Verbindungssteg auf dem Schirmblech 2. Schrauben Sie das Schirmmodul wie im Bild dargestellt mit drei Schrauben am Umrichter ② fest Sie haben den EMV-Verbindungssteg und das Schirmblech vorschriftsmäßig montiert. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 31: Zusatzkomponenten

    Installation/Montage 3.5 Zusatzkomponenten Zusatzkomponenten Abhängig von der Anwendung können für Ihre Anlage Zusatzkomponenten erforderlich sein. Informationen zu den Zusatzkomponenten finden Sie in folgenden Abschnitten: Anschlussübersicht (Seite 39) Optionales Zubehör (Seite 73) Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 32 Installation/Montage 3.5 Zusatzkomponenten Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 33: Anschließen

    • Machen Sie Durchbrüche für die Leistungsanschlüsse des Umrichters nur so groß, wie es für die Leitungsdurchführung notwendig ist. • Decken Sie unbenutzte Leistungsanschlüsse gegen Berührung ab. • Verwenden Sie die im Beipack mitgelieferten Blindstecker für unbenutzte Klemmen. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 34: Schutz- Und Überwachungseinrichtungen

    ● Der Sternpunkt des Netzes ist geerdet. ● Für Umrichter mit Bemessungseingangsströmen ≤ 80 A bezogen auf LO verwenden Sie ein Siemens SIQUENCE RCCB (Serie 5SV364.-4) des Typs B, kurzzeitverzögert [K], mit einem Bemessungsfehlerstrom von 300 mA. Schalten Sie das RCCB in Reihe mit den Überstromschutzorganen.
  • Seite 35 Anschließen ● Für Umrichter mit Bemessungseingangsströmen > 160 A bezogen auf LO verwenden Sie einen modularen Fehlerstromschutzschalter von Siemens (MRCD des Typs B 5SV8111- 4KK) mit Stromwandler (5SV870.-2K), Leistungsschalter (Serie 3VA1) und Auslöser (3VA9988-0BL30). Bild 4-1 MRCD ● Für jeden Umrichter wird ein eigener RCD verwendet.

  • Seite 36: Zulässige Netze

    – Der Betrieb an allen TN-Netzen ≤ 600 V ist zulässig. – Der Betrieb an TN-Netzen > 600 V und mit geerdetem Sternpunkt ist zulässig. – Der Betrieb an TN-Netzen > 600 V und mit geerdetem Außenleiter ist nicht zulässig. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 37: Tt-Netz

    ● Umrichter mit integriertem oder externem Netzfilter: – Betrieb an TT-Netzen mit geerdetem Sternpunkt zulässig – Betrieb an TT-Netzen ohne geerdeten Sternpunkt nicht zulässig ● Umrichter ohne Netzfilter: – Betrieb an allen TT-Netzen zulässig Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 38: It-Netz

    – Betrieb an IT-Netzen nicht zulässig ● Umrichter ohne Netzfilter: – Betrieb an allen IT-Netzen zulässig Hinweis 690-V-Umrichter: Ausgangsdrosseln für Baugrößen FSD und FSE Für 690-V-Umrichter der Baugrößen FSD und FSE ist eine Ausgangsdrossel erforderlich. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 39: Anforderungen An Den Schutzleiter

    Berühren leitfähiger Teile kann bei unterbrochenem Schutzleiter zum Tod oder schweren Verletzungen führen. • Halten Sie Anforderungen an den Schutzleiter ein. ① Schutzleiter der Netzanschlussleitung ② Schutzleiter der Umrichter-Netzanschlussleitung ③ Schutzleiter zwischen PE und Schaltschrank ④ Schutzleiter der Motoranschlussleitung Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 40 ● Bei Anschluss eines Mehraderkabels über einen Industriesteckverbinder gemäß EN 60309 muss der Schutzleiter einen Querschnitt ≥ 2,5 mm² Cu haben. ● Halten Sie die lokalen Vorschriften für Schutzleiter bei einem hohen Ableitstrom am Betriebsort ein. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 41: Verbinden Der Netz- Und Motorleitung Mit Dem Umrichter

    Schlauchklemme ( Verbinden Sie den Schirm der Steuerleitung unter Verwendung eines Stahlbands mit dem ③ Schirmblech der Control Unit ( ). Fixieren Sie die Steuerleitung zusätzlich mit einem ④ Kabelbinder am Power Module ( Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 42: Länge Der Motorleitung

    300 m 350 m 525 m Baugröße FSF 400 V 150 m 150 m 300 m 450 m 525 m 800 m 690 V 150 m 300 m 450 m 525 m 800 m Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 43: Anschlussklemmen Am Umrichter

    Anschließen 4.2 Verbinden der Netz- und Motorleitung mit dem Umrichter 4.2.3 Anschlussklemmen am Umrichter Tabelle 4- 2 Anschluss, Querschnitt und Anziehdrehmoment für Power Module PM240P-2 Umrichter Anschluss Querschnitt, Anzugsdrehmoment Abisolierlä Metrisch Zöllig Netz, Motor Schraubklemme 10 … 35 mm , 2,5 … 4,5 Nm 20 …...
  • Seite 44 Anschluss-Abdeckung ausbrechen. Verwenden Sie einen Seitenschneider oder eine feinzahnige Säge. Bild 4-5 Anschlüsse von Netz und Motor Nach Anschluss der Leitungen müssen Sie die Anschlussabdeckungen wieder anbringen, um den Berührungsschutz für den Umrichter im Betrieb wiederherzustellen. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 45: Sto Über Klemmen An Power Module

    Die beiden Schalter haben die folgende Funktion: ● Beide Schalter = ON: STO ist freigegeben ● Beide Schalter = OFF: STO ist gesperrt ● Beide Schalter unterschiedlich: Nicht zulässig Die Klemmen STO_A und STO_B sind low-aktiv. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 46: Leitung Zur Anwahl Von Sto Anschließen

    Um die Sicherheitsfunktion "STO über Klemmen an Power Module" zu nutzen, müssen Sie die Funktion mit einem Inbetriebnahme-Tool konfigurieren. Weitere Informationen und Verdrahtungsbeispiele finden Sie im Funktionshandbuch "Safety Integrated": Handbücher für Ihren Umrichter (Seite 87) Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 47: Stern- Oder Dreieckschaltung Des Motors Am Umrichter

    ● Der Motor muss für die Spannung > Bemessungsspannung U an der Motorwicklung zugelassen sein. ● Durch das schneller drehende Lüfterrad ist der Motor lauter als beim Betrieb mit f ≤ 50 Hz. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 48 Anschließen 4.4 Stern- oder Dreieckschaltung des Motors am Umrichter Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 49: Instandhaltung Und Wartung

    • Beauftragen Sie für die Reparatur des Umrichters nur folgende Einrichtungen oder Personen: – Den Siemens-Kundendienst – Ein Reparaturzentrum, das von Siemens bevollmächtigt ist – Fachpersonal, das mit sämtlichen Warnungen und Arbeitsanweisungen in diesem Handbuch gründlich vertraut ist • Verwenden Sie für die Reparatur nur Originalersatzteile.

  • Seite 50: Wartung

    Ziehen Sie Schrauben gegebenenfalls nach. Hinweis Die tatsächlichen Intervalle für die Wartung hängen von den Installations- und Betriebsbedingungen ab. Siemens bietet seinen Kunden Unterstützung in Form von Wartungsverträgen an. Weitere Informationen erhalten Sie von Ihrer örtlichen Siemens-/Vertriebsniederlassung. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 51: Lüfter Tauschen

    Power Module. Verwenden Sie gegebenenfalls einen Schraubendreher. 2. Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge wieder ein. Durch Einbauen der Lüfterbaugruppe stellen Sie die elektrische Verbindung zwischen Umrichter und Lüfterbaugruppe her. Sie haben die Lüfterbaugruppe getauscht. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 52 Instandhaltung und Wartung 5.2 Lüfter tauschen Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 53: Technische Daten

    Für Umrichter ohne integrierten Funkentstörfilter zum Betrieb am IT-Netz Weitere Informationen sowie die Bedingungen zum Einsatz des Umrichters in der Ersten Umgebung finden Sie im folgenden Abschnitt: Elektromagnetische Verträglichkeit von drehzahlveränderbaren Antrieben (Seite 66). Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 54: Umgebungsbedingungen

    Luft Erhöhte Robustheit bezüglich Temperaturbereich und relativer Luftfeuchte; somit besser als 3K3 nach IEC 60721-3-3:2002. Beachten Sie auch die zulässigen Umgebungstemperaturen von Control Unit und eventuell Operator Panel (IOP-2 oder BOP-2). Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 55: Überlastfähigkeit Des Umrichters

    Leistungs- und Stromangaben in den technischen Daten ohne weitere Spezifikation beziehen sich immer auf ein Lastspiel nach Low Overload. Zur Auswahl des Umrichters empfehlen wir Ihnen die Projektierungssoftware "SIZER". Weitere Informationen zum SIZER finden Sie im Internet: Sizer herunterladen (http://support.automation.siemens.com/WW/view/de/10804987/130000) Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 56: Lastspiele Und Typische Anwendungen

    • Mühlen, Mischer, Kneter, Brecher, Rührwerke • Roll-/Fahrtreppen • Einfache Spindeln • Heber/Senker • Drehöfen • Aufzüge • Extruder • Hallenkrane • Seilbahnen • Regalbediengeräte Typische Lastspiele des Umrichters Bild 6-1 Lastspiele "Low Overload" und "High Overload" Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 57: 400-V-Umrichter

    Einbau in Schaltschrank erforderlich 60529 Schutzklasse gemäß EN Die Umrichter sind Geräte mit Schutzklasse I 61800-5-1 Berührungsschutz gemäß DGUV Vorschrift 3 bei bestimmungsgemäßer Verwendung EN 50274 Kühlung nach EN 60146 Verstärkte Luftkühlung AF Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 58: Strom- Und Leistungsbegrenzung In Abhängigkeit Von Der Netzsspannung

    Die in den folgenden Tabellen genannten Sicherungen sind Beispiele für geeignete Sicherungen. Weitere geeignete Sicherungen finden Sie im Internet: Abzweigschutz und Kurzschlussfestigkeit nach UL und IEC (https://support.industry.siemens.com/cs/ww/de/view/109479152) Tabelle 6- 1 PM240P-2, IP20, Frame Size D, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1RE24-5UL0 6SL3210-1RE26-0UL0 6SL3210-1RE27-5UL0 Artikel-Nr.
  • Seite 59 Technische Daten 6.4 400-V-Umrichter Tabelle 6- 2 PM240P-2, IP20, Frame Size E, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1RE28-8UL0 6SL3210-1RE31-1UL0 Artikel-Nr. mit Filter 6SL3210-1RE28-8AL0 6SL3210-1RE31-1AL0 LO-Grundlastleistung 45 kW 55 kW LO-Grundlasteingangsstrom 86 A 104 A LO-Grundlastausgangsstrom...

  • Seite 60: Stromreduzierung In Abhängigkeit Von Der Pulsfrequenz, 400-V-Umrichter

    Technische Daten 6.4 400-V-Umrichter Tabelle 6- 4 PM240P-2, IP20, Frame Size F, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1RE32-5UL0 Artikel-Nr. mit Filter 6SL3210-1RE32-5AL0 LO-Grundlastleistung 132 kW LO-Grundlasteingangsstrom 242 A LO-Grundlastausgangsstrom 250 A HO-Grundlastleistung 110 kW HO-Grundlasteingangsstrom...

  • Seite 61: 690-V-Umrichter

    IP20, muss in einen Schaltschrank eingebaut werden. 60529 Schutzklasse gemäß EN Die Umrichter sind Geräte mit Schutzklasse I 61800-5-1 Berührungsschutz gemäß DGUV Vorschrift 3 bei bestimmungsgemäßer Verwendung EN 50274 Kühlung nach EN 60146 Verstärkte Luftkühlung AF Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 62: Spezifische Daten, 690-V-Umrichter

    Die in den folgenden Tabellen genannten Sicherungen sind Beispiele für geeignete Sicherungen. Weitere geeignete Sicherungen finden Sie im Internet: Abzweigschutz und Kurzschlussfestigkeit nach UL und IEC (https://support.industry.siemens.com/cs/ww/de/view/109479152) Tabelle 6- 5 PM240P-2, IP20, Frame Size D, 3 AC 500 V … 690 V Artikel-Nr. ohne Filter 6SL3210-1RH21-4UL0 6SL3210-1RH22-0UL0 6SL3210-1RH22-3UL0 Artikel-Nr.
  • Seite 63 Technische Daten 6.5 690-V-Umrichter Tabelle 6- 7 PM240P-2, IP20, Frame Size E, 3 AC 500 V … 690 V Artikel-Nr. ohne Filter 6SL3210-1RH25-2UL0 6SL3210-1RH26-2UL0 Artikel-Nr. mit Filter 6SL3210-1RH25-2AL0 6SL3210-1RH26-2AL0 LO-Grundlastleistung 45 kW 55 kW LO-Grundlasteingangsstrom 50 A 59 A LO-Grundlastausgangsstrom...

  • Seite 64: Stromreduzierung In Abhängigkeit Von Der Pulsfrequenz, 690-V-Umrichter

    25,2 6SL3210-1RH25-2 . L0 31,2 6SL3210-1RH26-2 . L0 37,2 6SL3210-1RH28-0 . L0 6SL3210-1RH31-0 . L0 6SL3210-1RH31-2 . L0 6SL3210-1RH31-4 . L0 85,2 Die zulässige Motorleitungslänge ist abhängig vom Leitungstyp und der gewählten Pulsfrequenz. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 65: Safety Integrated

    Einsatzzeit betrieben werden. Die Einsatzzeit beginnt mit der Auslieferung des Gerätes. Die Einsatzzeit kann nicht verlängert werden. Dies gilt auch dann, wenn die Wartungsabteilung den Umrichter überprüft – oder wenn der Umrichter zwischenzeitlich außer Betrieb genommen wird. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 66: Einschränkungen Bei Besonderen Umgebungsbedingungen

    Betriebszustand, der für die gesamte Betriebszeit zulässig ist. ● Kurzzeitbetrieb: Betriebszustand, der für weniger als 2 % der Betriebszeit zulässig ist. ● Sporadischer Kurzzeitbetrieb: Betriebszustand, der für weniger als 1 % der Betriebszeit zulässig ist. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 67: Stromreduzierung In Abhängigkeit Von Aufstellhöhe Und Umgebungstemperatur

    Umgebungstemperatur [°C] [m] bis Ausgangsstrom in [%] bei Belastung nach HO 1000 1500 2000 2500 3000 3500 4000 Beachten Sie auch die maximal zulässigen Betriebsumgebungstemperaturen der Control Unit und gegebenenfalls des Operator Panel. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 68: Elektromagnetische Verträglichkeit Von Drehzahlveränderbaren Antrieben

    PDS als Bestandteil von Anlagen oder Maschinen Wenn Sie ein PDS in Maschinen oder Anlagen installieren, können weitere Maßnahmen notwendig werden, um die Produktnormen dieser Anlagen oder Maschinen einzuhalten. Die Maßnahmen obliegen dem Anlagen- bzw. Maschinenhersteller. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 69: Umgebungen Und Kategorien

    Für eine EMV-konforme Installation sind die Informationen im Projektierungshandbuch zu beachten: EMV- Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/en/60612658/0/de). Die hier beschriebenen Geräte sind für den Betrieb in der Ersten und Zweiten Umgebung bestimmt. Die Bedingungen für den Betrieb in der jeweiligen Umgebung werden nachfolgend genannt. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 70: Betrieb In Der Zweiten Umgebung

    Störaussendung – Betrieb in der Zweiten Umgebung, Kategorie C4 In IT-Netzen sind nur gefilterte Umrichter zulässig. Um symmetrische Störaussendungen zu begrenzen, verwenden Sie externe Filter ohne Kondensatoren gegen Erde. Wenden Sie sich bei Bedarf an unsere Solution Partner (https://www.automation.siemens.com/solutionpartner/partnerfinder/Home/Index?country=D E&program=1&technology=19&lang=de). Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 71: Betrieb In Der Ersten Umgebung

    Oberschwingungsströme (Seite 70) ● Umrichter mit einem LO-Grundlaststrom > 75 A Für die Installation derartiger Geräte existieren keine normativen Vorgaben. Eine Information des Netzbetreibers über den Anschluss eines derartigen Gerätes wird jedoch empfohlen. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 72: Oberschwingungsströme

    Das Spannungsverzerrungsverhalten im Frequenzbereich 2 bis 9 kHz (IEC 61000-2-2 AMD 1) und von 9 bis 150 kHz (IEC 61000-2-2 AMD 2) muss spezifisch für jedes System ausgewertet werden als Impedanzfunktion des Stromversorgungs-Anschlusspunktes. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 73: Emv-Grenzwerte In Südkorea

    Letztendlich ist immer die am Gerät vorhandene Kennzeichnung für eine Aussage zur Einhaltung der geltenden Normen ausschlaggebend. Lebensdauer Das PM240P-2 ist unter folgenden Bedingungen für eine Lebensdauer von 10 Jahren konzipiert: ● Nennlast bei 40 °C 4000 h/a ● Leerlaufzeit oder Standby bei 20 °C: 4000 h/a ●...
  • Seite 74 Technische Daten 6.9 Lebensdauer Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 75: Ersatzteile Und Zubehör

    6SL3262-1AD01-0DA0 6SL3262-1AE01-0DA0 6SL3262-1AF01-0DA0 *) im Lieferumfang des Umrichters enthalten Ersatzteile über Spares on Web Spares on Web (https://www.automation.siemens.com/sow) Wenn Sie Artikelnummer und Seriennummer ihres Geräts eingeben, erhalten Sie die zum Abfragezeitpunkt aktuelle Ersatzteilliste. Optionales Zubehör Welche Komponenten sind verfügbar? ● Schirmblech oben ●...

  • Seite 76: Schirmblech Oben

    Wenn Sie eine eigene Leitung verwenden, beachten Sie, dass die Leitung für 600 V isoliert sein muss. Anschluss der Motorhaltebremse über einen PELV-Kreis Wenn die Motorbremse durch einen PELV-Kreis versorgt wird, müssen Sie das Brake Relay an den Schutzleiter anschließen. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 77: Technische Daten Des Brake Relay

    Brake Relay montieren und anschließen Brake Relay montieren Montieren Sie das Brake Relay auf die Rückseite des Schirmblechs. Montieren Sie es, bevor Sie das Schirmblech montieren. Schirmblech und EMV-Verbindungssteg montieren (Seite 27) Brake Relay Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 78: Safe Brake Relay

    Safe Brake Relay Brake Relay am Umrichter anschließen Der Stecker für das Brake Relay befindet sich an der Vorderseite des Power Module. Verlegen Sie die Formkabel für das Brake Relay in der Kabelführung. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 79: Line Harmonics Filter

    Filters jeweils ein Abstand von mindestens 150 mm zu Wänden oder anderen Komponenten einzuhalten. Es muss durch ein geeignetes Temperaturmanagement (z. B. Schrankkühlung) sichergestellt werden, dass die Umgebungstemperatur unter 45 °C gehalten wird. Der Filterbetrieb in Umgebungen mit höheren Temperaturen erfordern ein Temperatur-Derating. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 80: Abmessungen, Bohrbilder Und Technische Daten

    UAC:FN344075116E2FAJRX 10 ... 95 / 3/0 ... 8 / M10 / 25 70,8 UAC:FN344090116E2FAJRX UAC:FN3440110118E2FAJRX 1053 1150 1115 95 ... 240 3/0 ... 500 M10 / 25 / 10 kcmil / UAC:FN3440132118E2FAJXX 88,5 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 81: Sinusfilter

    Leistung [kW] Artikelnummer 6SL3210-1PE24-5 .L0 6SL3202-0AE24-6SA0 6SL3210-1PE26-0 .L0 6SL3202-0AE26-2SA0 6SL321 .-1PE27-5 .L0 6SL3202-0AE28-8SA0 6SL3210-1PE28-8 .L0 6SL3202-0AE28-8SA0 6SL321 .-1PE31-1 .L0 6SL3202-0AE31-5SA0 6SL3210-1PE31-5 .L0 6SL3202-0AE31-5SA0 6SL3210-1PE31-8 .L0 6SL3202-0AE31-8SA0 6SL3210-1PE32-1 .L0 6SL3000-2CE32-3AA0 6SL321 .-1PE32-5 .L0 6SL3000-2CE32-3AA0 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 82: Maße [Mm] Und Bohrbilder

    4 × M6 / 7 6SL3202-0AE26-2SA0 90,5 4 × M6 / 7 6SL3202-0AE28-8SA0 100,5 4 × M8 / 13 6SL3202-0AE31-5SA0 156,5 4 × M8 / 13 6SL3202-0AE31-8SA0 156,5 4 × M8 / 13 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 83 Schraubklemmen 25 … 50 mm IP00 6SL3202-0AE28-8SA0 Schraubklemmen 25 … 95 mm IP00 6SL3202-0AE31-5SA0 Schraubklemmen 50 … 150 mm IP00 6SL3202-0AE31-8SA0 Schraubklemmen 50 … 150 mm IP00 6SL3000-2CE32-3AA0 Flachstecker für Kabelschuh M10 IP00 Verlustleistung bei 50 Hz Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 84: Ausgangsdrossel

    Die Ausgangsdrossel kann bei Nichtaktivierung während der Inbetriebnahme beschädigt werden. • Aktivieren Sie die Ausgangsdrossel während der Inbetriebnahme über den vom Umrichter-Hersteller vorgegebenen Parameter. • Aktivieren Sie die Ausgangsdrossel während der Inbetriebnahme gemäß den elektrischen Spezifikationen. Einbaulage Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 85 Ersatzteile und Zubehör 7.2 Optionales Zubehör Abstände zu anderen Geräten Halten Sie die schraffierten Bereiche frei von anderen Geräten oder Komponenten. Mindestabstände der Ausgangsdrossel zu anderen Geräten, platzsparende Montagebeispiele Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 86 Schraubklemmen 35 mm JTA:TEU 9932-0FS00-0EA0 Schraubklemmen 50 mm Schraubklemmen 50 mm JTA:TEU 9932-1FC00-1BA0 Kabelschuh M8 / 13 Nm Schraube M6 / 10 Nm JTA:TEU 9932-0FV00-1BA0 Kabelschuh M10 / 25 Nm Schraube M6 / 10 Nm Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 87 6SL3210-1PH22-7 . L0 JTA:TEU 9932-0FP00-4EA0 6SL3210-1PH23-5 . L0 6SL3210-1PH24-2 . L0 6SL3210-1PH25-2 . L0 JTA:TEU 9932-0FS00-0EA0 6SL3210-1PH26-2 . L0 6SL3210-1PH28-0 . L0 JTA:TEU 9932-1FC00-1BA0 6SL3210-1PH31-0 . L0 6SL3210-1PH31-2 . L0 JTA:TEU 9932-0FV00-1BA0 6SL3210-1PH31-4 . L0 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 88 Ersatzteile und Zubehör 7.2 Optionales Zubehör Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 89: Anhang

    Inbetriebnahme des Umrichters ● Betriebsanleitung CU250S-2 (https://support.industry.siemens.com/cs/ww/de/view/109478829) Inbetriebnahme des Umrichters. ● Kompaktbetriebsanleitung CU230P-2 (https://support.industry.siemens.com/cs/ww/de/view/109477360) Installation, Inbetriebnahme und Wartung des Umrichters. Erweiterte Inbetriebnahme ● Kompaktbetriebsanleitung CU240B/E-2 (https://support.industry.siemens.com/cs/ww/de/view/109477361) Installation, Inbetriebnahme und Wartung des Umrichters. Erweiterte Inbetriebnahme Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 90 (https://support.industry.siemens.com/cs/ww/de/view/109477253) Parameterliste, Warnungen und Störungen. Grafische Funktionspläne ● EMV-Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/de/60612658) EMV-konformer Schaltschrankaufbau, Potentialausgleich und Leitungsführung ● Handbücher Zubehör (https://support.industry.siemens.com/cs/ww/de/ps/13225/man) Installationsbeschreibungen für Umrichterkomponenten, z. B. Netzdrosseln und Netzfilter. Die gedruckten Installationsbeschreibungen werden mit den Komponenten ausgeliefert. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 91: Projektierungsunterstützung

    Katalog Bestelldaten und technische Informationen für die Umrichter SINAMICS G. Kataloge zum Download oder Online-Katalog (Industry Mall): Alles über SINAMICS G120 (www.siemens.de/sinamics-g120) SIZER Projektierungstool für die Antriebe der Gerätefamilien SINAMICS, MICROMASTER und DYNAVERT T, Motorstarter sowie die Steuerungen SINUMERIK, SIMOTION und SIMATIC- Technology.

  • Seite 92: Produkt Support

    Ansprechpartner-Datenbank, unter dem Begriff "Kontakt & Partner". ● Informationen über Vor-Ort Service, Reparaturen, Ersatzteile und vieles mehr steht für Sie unter dem Begriff "Services" bereit. Um eine technische Frage zu stellen, nutzen Sie das Online-Formular im Menü "Support Request": Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 93: Richtlinien Und Normen

    Südkorea. Eurasian Conformity Der Umrichter erfüllt die Anforderungen der Zollunion Russland/Weissrussland/Kasachstan (EAC). Australien und Neuseeland (RCM, vormals C-Tick) Umrichter mit dem abgebildeten Zeichen erfüllen die Anforderungen an EMV für Australien und Neuseeland. Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 94: Zertifikate Zum Download

    A.2 Richtlinien und Normen Spezifikation für Beständigkeit gegen Spannungsabfall von Halbleiter-Prozessausrüstung Die Umrichter erfüllen die Anforderungen der Norm SEMI F47-0706. Qualitätssysteme Die Siemens AG setzt ein Qualitätsmanagementsystem ein, das die Anforderungen von ISO 9001 und ISO 14001 erfüllt. Zertifikate zum Download ● EG-Konformitätserklärung: (https://support.industry.siemens.com/cs/ww/de/view/58275445)

  • Seite 95: Abkürzungen

    Ruhekontakt NEMA National Electrical Manufacturers Association Arbeitskontakt Betriebsanleitung PELV Schutz durch Schutzkleinspannung Power Module Personenschutzeinrichtungen Durchstecktechnik (Push- Through Technology) RCCB Fehlerstrom-Schutzschalter Fehlerstrom-Schutzeinrichtung Hochfrequenzstörung SELV Schutzkleinspannung Voltage Peak Limiter, Komponente zum Begrenzen der Spannungsspitzen Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 96 Anhang A.3 Abkürzungen Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...

  • Seite 97: Index

    EMV, 19 Maßzeichnungen, 82, 84 Montagehandbuch, 87 Feldschwächung, 45 Fragen, 90 Funktionshandbuch, 87 Netzart, 34 Neutralleiter, 34 Normen EN 61800-3, 91 Getting Started, 87 Grundlast, 53 Grundlastausgangsstrom, 53 Grundlasteingangsstrom, 53 Oberschwingungsströme, 70 Grundlastleistung, 53 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
  • Seite 98 Safe Brake Relay, 74 Schutzleiter, 34 Sicherheitshinweise Elektrische Installation, 31 SIZER, 89 Sternschaltung (Y), 45 Stromverteilungssysteme, 34 Support, 90 TN-Netz, 34 TT-Netz, 34 Wartung Belüftung, 48 Klemmen, 48 Reinigen, 48 Schmutz, 48 Verunreinigung, 48 Power Module PM240P-2 Montagehandbuch, 01/2020, A5E37800827A AC...
