Instalação Rápida
PC
RS232
ATM/POS
bridge
External CD/DVD writer
Storage Array
AutoDome

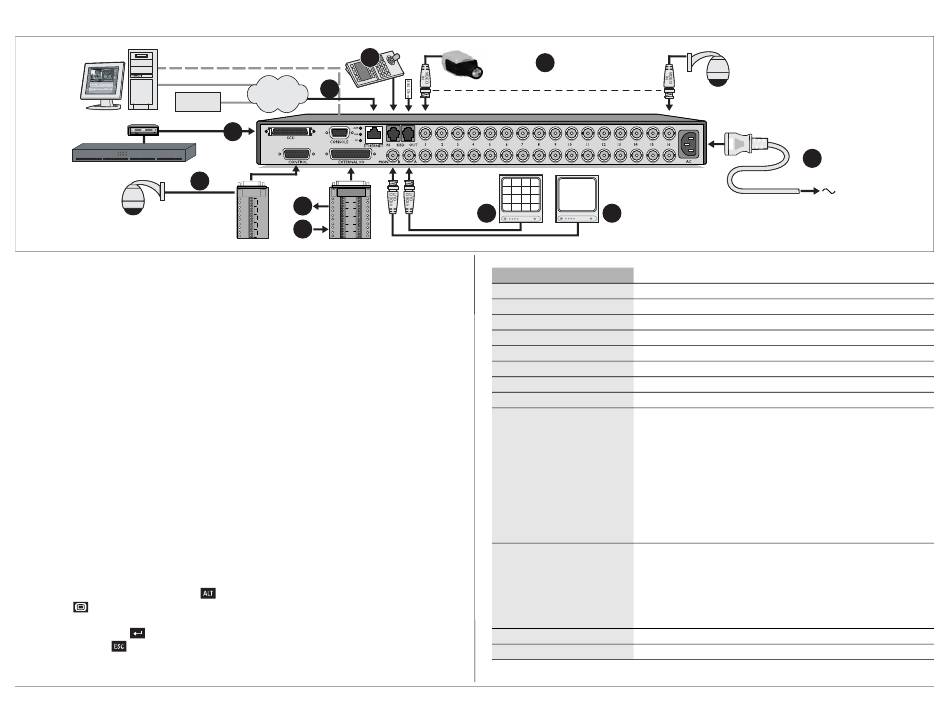

Ligações principais
1.
Ligue as câmaras às entradas de câmara BNC "loop-through" * (com terminação automática).
2.
Ligue o monitor A à saída BNC assinalada como MON A.
Ligações opcionais
3.
Ligue o monitor B à saída BNC assinalada como MON B.
4.
Ligue até 16 saídas de(alarme) através da placa de ligações do tipo D de 25 pinos, que é fornecida.
5.
Ligue até 4 saídas de alarme através da placa de ligações do tipo D de 25 pinos, que é fornecida.
6.
Ligue um teclado à tomada assinalada como KBD IN.
7.
Ligue a linha de comando da câmara (P/T/Z) através da placa de ligações do tipo D, de 15 pólos,
que é fornecida.
8.
Ligue o equipamento à sua rede informática, através da porta Ethernet, ou use o conector RS232
para ligar directamente a uma porta série de um PC.
9.
Ligue um gravador de CD/DVD externo ou uma unidade de armazenamento externa através da porta
estreita de 50 pinos, de alta densidade SCSI-2.
Ligar o equipamento
10.
Ligue todos os interruptores ou botões de corrente de todos os equipamentos.
11.
Ligue o cabo de corrente à unidade.
Utilização pela primeira vez
O menu de Instalação Rápida é aberto da primeira vez que usa a unidade. Seleccione as opções correctas
destas definições básicas, para tornar a unidade operacional. (O menu de Instalação Rápida pode ser aberto
em qualquer altura, através dos submenus Definições de Sistema/Instalação Rápida no sistema de menus.)
Utilizar os menus
•
Para abrir o menu, pressione a tecla ALT
de menu .
•
Use as teclas de direcção para se mover através de um menu ou lista.
•
Use a tecla de selecção para seleccionar um submenu ou um item de menu.
•
Use a tecla Escape para retroceder.
* podem ser 6, 9 ou 16, dependendo do modelo
Bosch Security Systems
6
8
LAN / WAN
9
7
R
SHIELD 1A 3A
E
1B
+ 5 L 3B
CTRL 1
- 2A A 4A
SHIELD 2B Y 4B
+ GND
CTRL 2
- 1 9
IN
2 10
SHIELD
+ GND
CTRL 3 3 11
-
IN
SHIELD 4 12
+ 4 GND
CTRL 4
- 5 13
IN
SHIELD 6 14
+ GND
CTRL 5
- 7 15
IN
SHIELD 8 16
para entrar em modo alternado e a seguir pressione a tecla
1
x16*
2 3
A B
INSTALAÇÃO RÁPIDA
IDIOMA Seleccione o idioma do menu a partir da lista apresentada.
FUSO HORÁRIO
Seleccione um fuso horário da lista.
FORMATO DA HORA
Seleccione o formato de apresentação das horas para 12 ou 24 horas.
HORA Preencha a data e hora real.
FORMATO DA DATA
Seleccione formato data para mostrar primeiro mês (MM), dia (DD) ou ano (AAAA).
DATA Preencha a data e hora real.
CÂM ACTIVAS
Pressione teclas câm. para activar câm. Apenas câm. activ. são configuradas.
MONITOR DE ALARMES Seleccione o monitor no qual são exibidas imagens de entrada de alarme.
CONFIGURAÇÃO DA GRAVAÇÃO >
Abra este submenu para preencher as definições básicas da gravação.
> PERÍODO DO DIA
Defina o período durante o qual o perfil de dia está activo. O perfil de fim de semana/
noite está activo no resto das 24 horas.
> FIM DE SEMANA
Defina dias fim de semana (perfil fim de semana/noite activo para dia completo) ou
seleccione nenhum para que fim de semana seja igual outros dias da semana.
> VELOC. GRAVAÇÃO - DIA
Seleccione a utilização de velocidade de gravação normal durante o perfil de dia.
> VELOC. GRAV.FIM SEM/NOITE
Seleccione utilização veloc. grav. normal durante o perfil fim semana/noite.
> ACT ENTRADAS ALARME
Seleccione os perfis durante os quais as entradas de alarme estão activadas.
> GRAV. ACT. ALARME
Seleccione a velocidade de gravação a ser utilizada quando uma entrada for activada.
> ACT. DET. DE MOVIMENTO
Seleccione o perfil e as câmaras (pressione a tecla da câmara) para os quais os
eventos de movimento são activados.
> GRAV. ACT. POR DET. MOV.
Seleccione a velocidade de gravação a ser utilizada quando for detectado movimento.
> TEMPO GRAVAÇÃO RESTANTE
Estimativa duração de grav. baseada no espaço grav. disponível e na config.
CONFIGURAÇÃO DA REDE > Abra este submenu para preencher as definições que controlam a rede.
> DHCP Definir Sim para atribuição autom. endereço IP, máscara sub-rede e gateway pré-def.
> NOME DO DVR Introduza um nome para o Divar ser identificado na rede.
> ENDEREÇO IP Preencha ender. pré-def. IP, másc. sub-rede e gateway quando DHCP definido Não.
> MÁSCARA DE SUB-REDE
> GATEWAY PRÉ-DEFINIDA
> ENDEREÇO MAC
O endereço MAC é apenas de leitura.
> LIMITE LARGURA BANDA Restrinja a largura de banda da rede introduzindo um MBPS entre 0 e 100.
INSTALAÇÃO
Seleccione para guardar as definições e fechar o menu.
CANCELAR Seleccione para sair do menu sem guardar as alterações.
Divar 2
Digital Versatile Recorder
AutoDome
11
110 - 240 Vac
