Mechanische Installation
3.3.4 Befestigen des Standfußes am Gehäuse
Warnung!
Verletzungsgefahr
Es besteht Verletzungsgefahr, wenn Sie das GXP-Gehäuse alleine anheben.
Versuchen Sie nicht, das Gerät alleine anzuheben. Verwenden Sie eine Hebevorrichtung, oder
ziehen Sie eine zweite Person zur Hilfe hinzu.

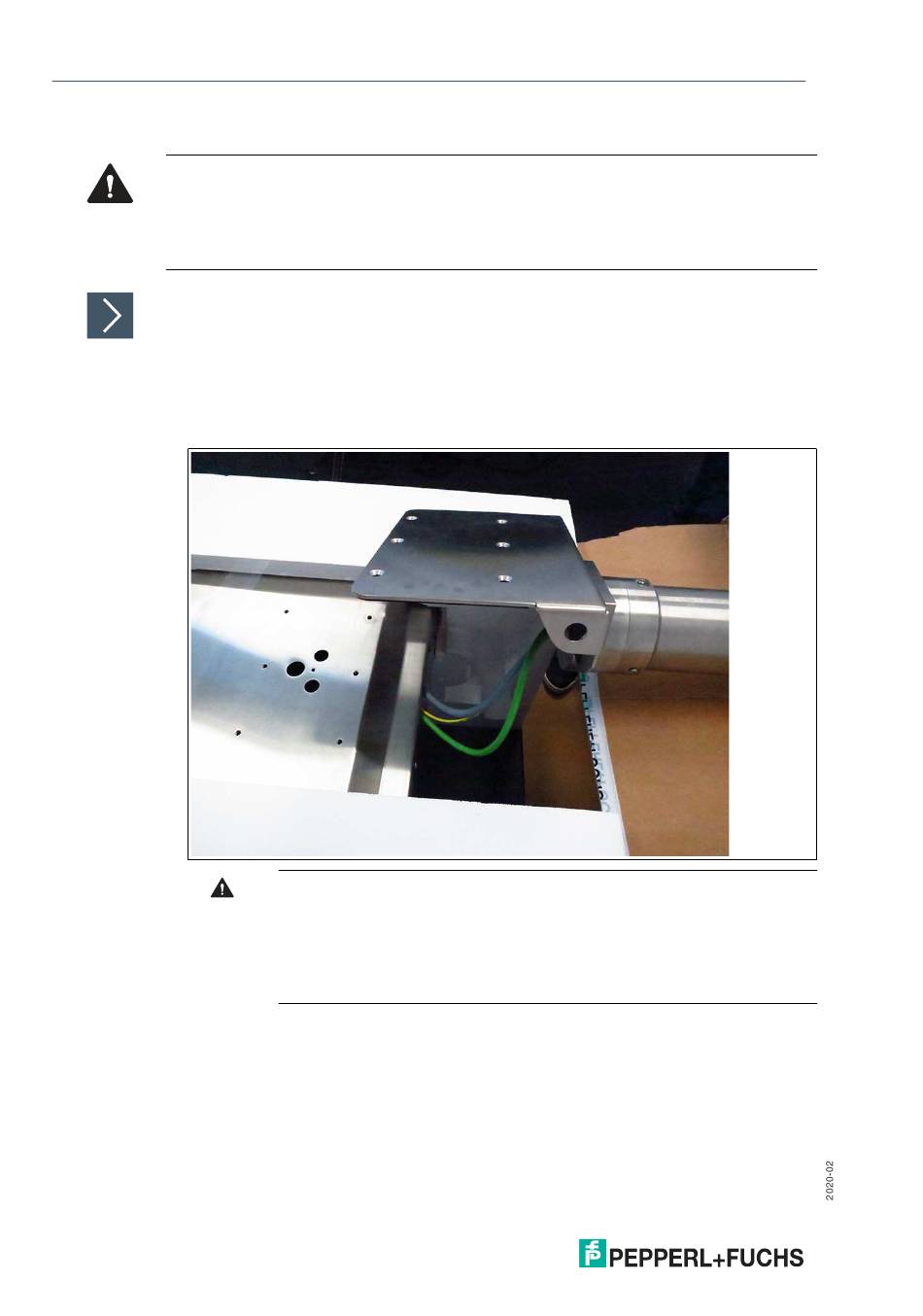

Montieren des Standfußes
1.
Legen Sie den Standfuß auf den Karton, in dem das GXP-Gehäuse geliefert wurde.
Positionieren Sie Karton und Standfuß dabei hinter dem Gehäuse.
2.
Schieben Sie die Kabelenden vom oberen Teil des Standfußes aus durch die Öffnungen in der
Bodenplatte des Gehäuses.
3.
Richten Sie die Montagelöcher am oberen Teil des Standfußes an den Montagelöchern auf der
Gehäuserückseite aus.
4.
Ziehen Sie die sechs M8-Schrauben über Kreuz mit 20 Nm fest.
24
Warnung!
Beschädigung der Kabel
Die Kabel können beschädigt werden, wenn sie zwischen dem Standfuß und
dem Gehäuse eingeklemmt werden.
Stellen Sie sicher, dass die Kabel bei der Montage nicht zwischen Standfuß
und Gehäuse eingeklemmt werden.
