Elektroinstallation - Duravit Blue Moon Montageanleitung

Elektroinstallation

Stromversorgung
Max. Nennleistung Heizelement
Max. Nennleistung Whirlsystem
Absicherung
RCD
Allpolig trennenden Hauptschalter
Schutzzonen nach DIN VDE 0100-701
6 0
0
0
6 0
1
2
3
0
Vorinstallation
> 2 festverlegte Zuleitungen für Stromversorgung legen:
• separate Absicherung und Fehlerstrom-Schutzein-
richtung (RCD) vorschalten
• allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
• Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
• Leitung 3 000 mm herausschauen lassen
14

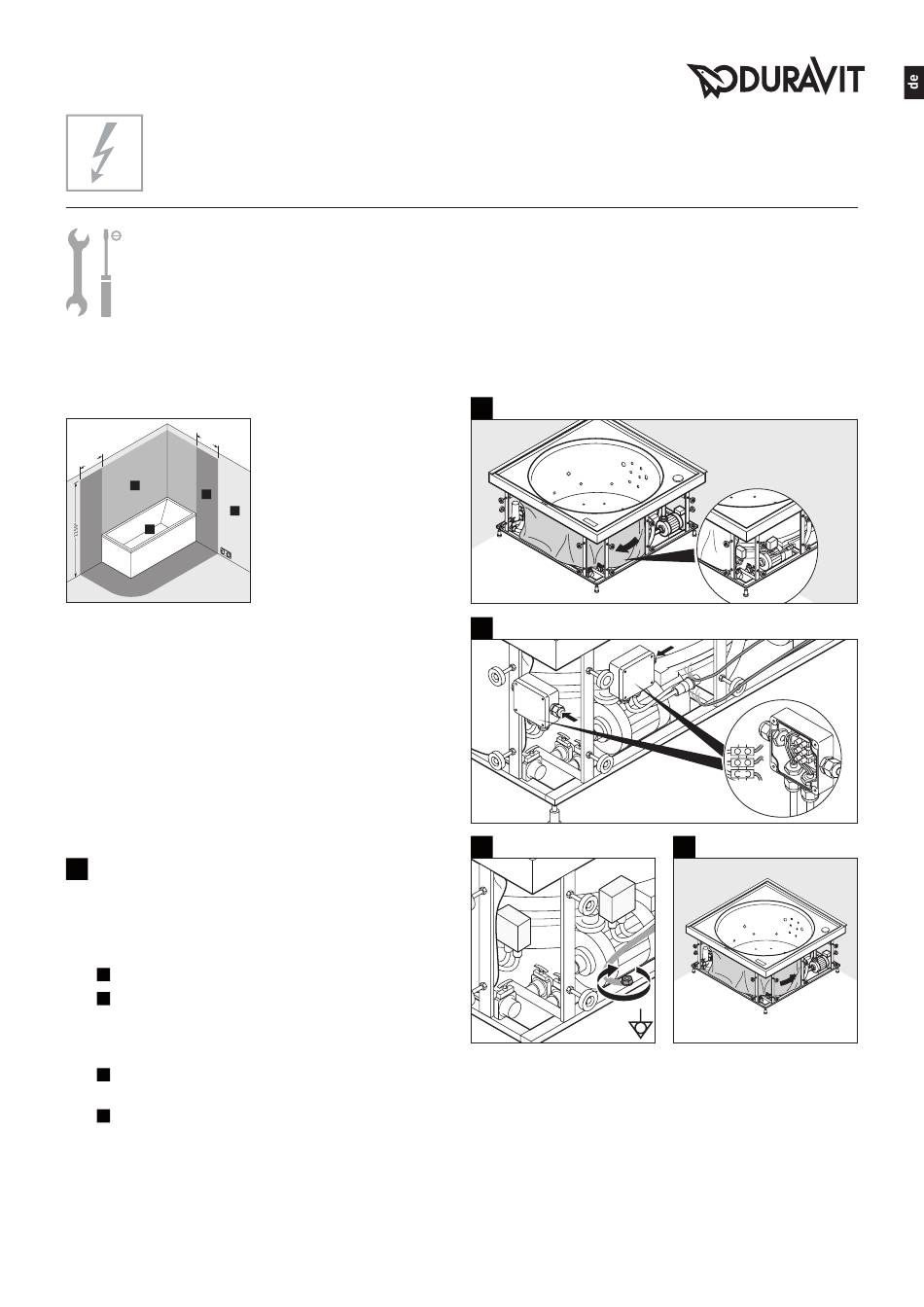

Pool anschließen (grafik 14)
HINWEIS! Funktionsstörungen vermeiden!
• Leitungen nicht mit Kabelbindern zusammenbinden.
• Zuleitungen nicht parallel zu Steuerleitungen
verlegen.
Falls vorhanden, Schutzplane lösen.
I
Eine Zuleitung an Netzanschlussdose der Heizung
II
anschließen.
Eine Zuleitung an die Netzanschlussdose der
Steuerung anschließen.
III Potentialausgleichsleitung mit Potenzialausgleich
des Pools verbinden.
Falls vorhanden, Schutzplane wieder befestigen.
IV
* oder Höhe des höchsten fest
angebrachten Brausekopfes/
Wasserauslasses; je nachdem,
was höher ist
71xxx xx 8 xx00: 50 Hz, 220 - 240 V AC
71xxx xx 8 xx06: 60 Hz, 220 - 240 V AC
3 KW
3 KW
I = 16 A
N
I ≤ 30 mA
ΔN
I
II
III
L
N
PE
IV
POOL_M_BlueMoon_FST_MV-AV/12.03.1.
5
