...4 Elektrische Anschlüsse
HINWEIS
• Signalleitungen und Stromkabel sind immer
getrennt zu verlegen, vorzugsweise in geerdeten
Metallkabelschutzrohren.
• Für Signaleingänge und Relaisanschlüsse
sollten geschirmte Kabel verwendet werden.
• Die interne Batterie (Typ Varta CR1620
3 V-Lithium-Zelle) darf nur von einem zugelassenen
Techniker ausgewechselt werden.

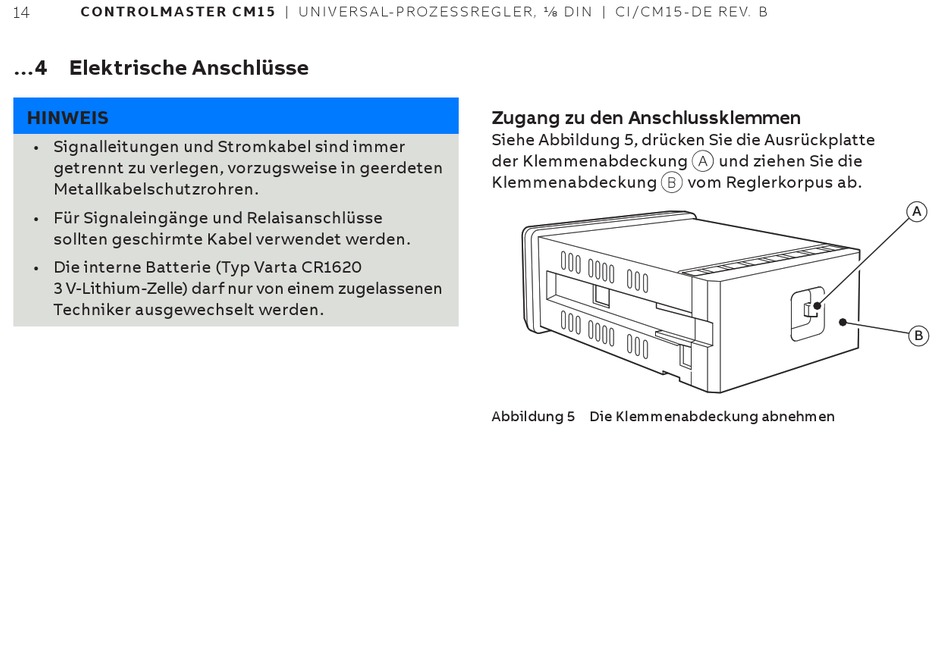

Zugang zu den Anschlussklemmen

Siehe Abbildung 5, drücken Sie die Ausrückplatte
der Klemmenabdeckung
B
Klemmenabdeckung
Abbildung 5 Die Klemmenabdeckung abnehmen
A
und ziehen Sie die
vom Reglerkorpus ab.
A
B
