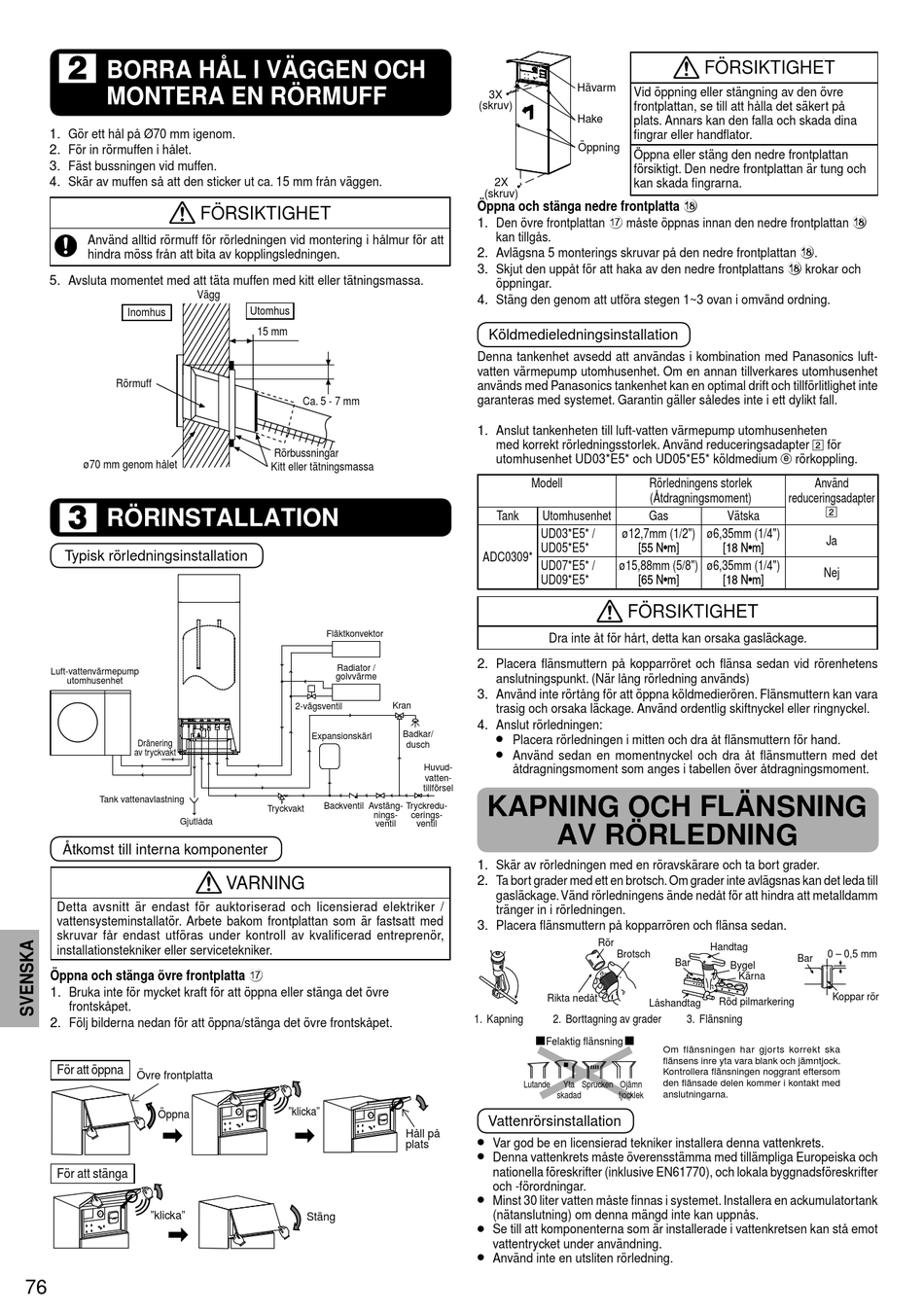

Panasonic ADC0309 series Installationshandbuch Seite 76

2
BORRA HÅL I VÄGGEN OCH
MONTERA EN RÖRMUFF
1. Gör ett hål på Ø70 mm igenom.
2. För in rörmuffen i hålet.
3. Fäst bussningen vid muffen.
4. Skär av muffen så att den sticker ut ca. 15 mm från väggen.
FÖRSIKTIGHET
Använd alltid rörmuff för rörledningen vid montering i hålmur för att
hindra möss från att bita av kopplingsledningen.
5. Avsluta momentet med att täta muffen med kitt eller tätningsmassa.
Vägg
Inomhus
Rörmuff
ø70 mm genom hålet
3
RÖRINSTALLATION
Typisk rörledningsinstallation
Luft-vattenvärmepump
utomhusenhet
Dränering
av tryckvakt
Tank vattenavlastning
Gjutlåda
Åtkomst till interna komponenter
Detta avsnitt är endast för auktoriserad och licensierad elektriker /
vattensysteminstallatör. Arbete bakom frontplattan som är fastsatt med
skruvar får endast utföras under kontroll av kvalifi cerad entreprenör,
installationstekniker eller servicetekniker.
Öppna och stänga övre frontplatta g
1. Bruka inte för mycket kraft för att öppna eller stänga det övre
frontskåpet.
2. Följ bilderna nedan för att öppna/stänga det övre frontskåpet.
För att öppna
Övre frontplatta
Öppna
För att stänga
"klicka"
76
Utomhus
15 mm
Ca. 5 - 7 mm
Rörbussningar
Kitt eller tätningsmassa
Fläktkonvektor
Radiator /
golvvärme
Kran
2-vägsventil
Expansionskärl
Backventil Avstäng-
Tryckvakt
nings-
ventil
VARNING
"klicka"
Stäng
Hävarm
3X
(skruv)
Hake
Öppning
2X
(skruv)
Öppna och stänga nedre frontplatta h
1. Den övre frontplattan g måste öppnas innan den nedre frontplattan h
kan tillgås.
2. Avlägsna 5 monterings skruvar på den nedre frontplattan h.
3. Skjut den uppåt för att haka av den nedre frontplattans h krokar och
öppningar.
4. Stäng den genom att utföra stegen 1~3 ovan i omvänd ordning.
Köldmedieledningsinstallation
Denna tankenhet avsedd att användas i kombination med Panasonics luft-
vatten värmepump utomhusenhet. Om en annan tillverkares utomhusenhet
används med Panasonics tankenhet kan en optimal drift och tillförlitlighet inte
garanteras med systemet. Garantin gäller således inte i ett dylikt fall.
1. Anslut tankenheten till luft-vatten värmepump utomhusenheten
med korrekt rörledningsstorlek. Använd reduceringsadapter 2 för
utomhusenhet UD03*E5* och UD05*E5* köldmedium k rörkoppling.
Modell
Tank Utomhusenhet
UD03*E5* /
UD05*E5*
ADC0309*
UD07*E5* /
UD09*E5*
Dra inte åt för hårt, detta kan orsaka gasläckage.
2. Placera fl änsmuttern på kopparröret och fl änsa sedan vid rörenhetens
anslutningspunkt. (När lång rörledning används)
3. Använd inte rörtång för att öppna köldmedierören. Flänsmuttern kan vara
trasig och orsaka läckage. Använd ordentlig skiftnyckel eller ringnyckel.
4. Anslut rörledningen:
•
Badkar/
Placera rörledningen i mitten och dra åt fl änsmuttern för hand.
dusch
•
Använd sedan en momentnyckel och dra åt fl änsmuttern med det
Huvud- åtdragningsmoment som anges i tabellen över åtdragningsmoment.
vatten-
tillförsel
KAPNING OCH FLÄNSNING
Tryckredu-
cerings-
ventil
AV RÖRLEDNING
1. Skär av rörledningen med en röravskärare och ta bort grader.
2. Ta bort grader med ett en brotsch. Om grader inte avlägsnas kan det leda till
gasläckage. Vänd rörledningens ände nedåt för att hindra att metalldamm
tränger in i rörledningen.
3. Placera fl änsmuttern på kopparrören och fl änsa sedan.
Rikta nedåt
1. Kapning 2. Borttagning av grader

Felaktig fl änsning
Lutande Yta
skadad
Vattenrörsinstallation
Håll på
•
Var god be en licensierad tekniker installera denna vattenkrets.
plats
•
Denna vattenkrets måste överensstämma med tillämpliga Europeiska och
nationella föreskrifter (inklusive EN61770), och lokala byggnadsföreskrifter
och -förordningar.
•
Minst 30 liter vatten måste fi nnas i systemet. Installera en ackumulatortank
(nätanslutning) om denna mängd inte kan uppnås.
•
Se till att komponenterna som är installerade i vattenkretsen kan stå emot
vattentrycket under användning.
•
Använd inte en utsliten rörledning.
FÖRSIKTIGHET
Vid öppning eller stängning av den övre
frontplattan, se till att hålla det säkert på
plats. Annars kan den falla och skada dina
fi ngrar eller handfl ator.
Öppna eller stäng den nedre frontplattan
försiktigt. Den nedre frontplattan är tung och
kan skada fi ngrarna.
Rörledningens storlek
(Åtdragningsmoment)
Gas Vätska
ø12,7mm (1/2") ø6,35mm (1/4")
[55 N•m] [18 N•m]
ø15,88mm (5/8") ø6,35mm (1/4")
[65 N•m] [18 N•m]
FÖRSIKTIGHET
Rör
Handtag
Brotsch
Bar
Bygel
Kärna
Röd pilmarkering
Låshandtag
3. Flänsning

Om flänsningen har gjorts korrekt ska
fl änsens inre yta vara blank och jämntjock.
Kontrollera fl änsningen noggrant eftersom
den fl änsade delen kommer i kontakt med
Sprucken Ojämn
anslutningarna.
tjocklek
Använd
reduceringsadapter
2
Ja
Nej
0 – 0,5 mm
Bar
Koppar rör
