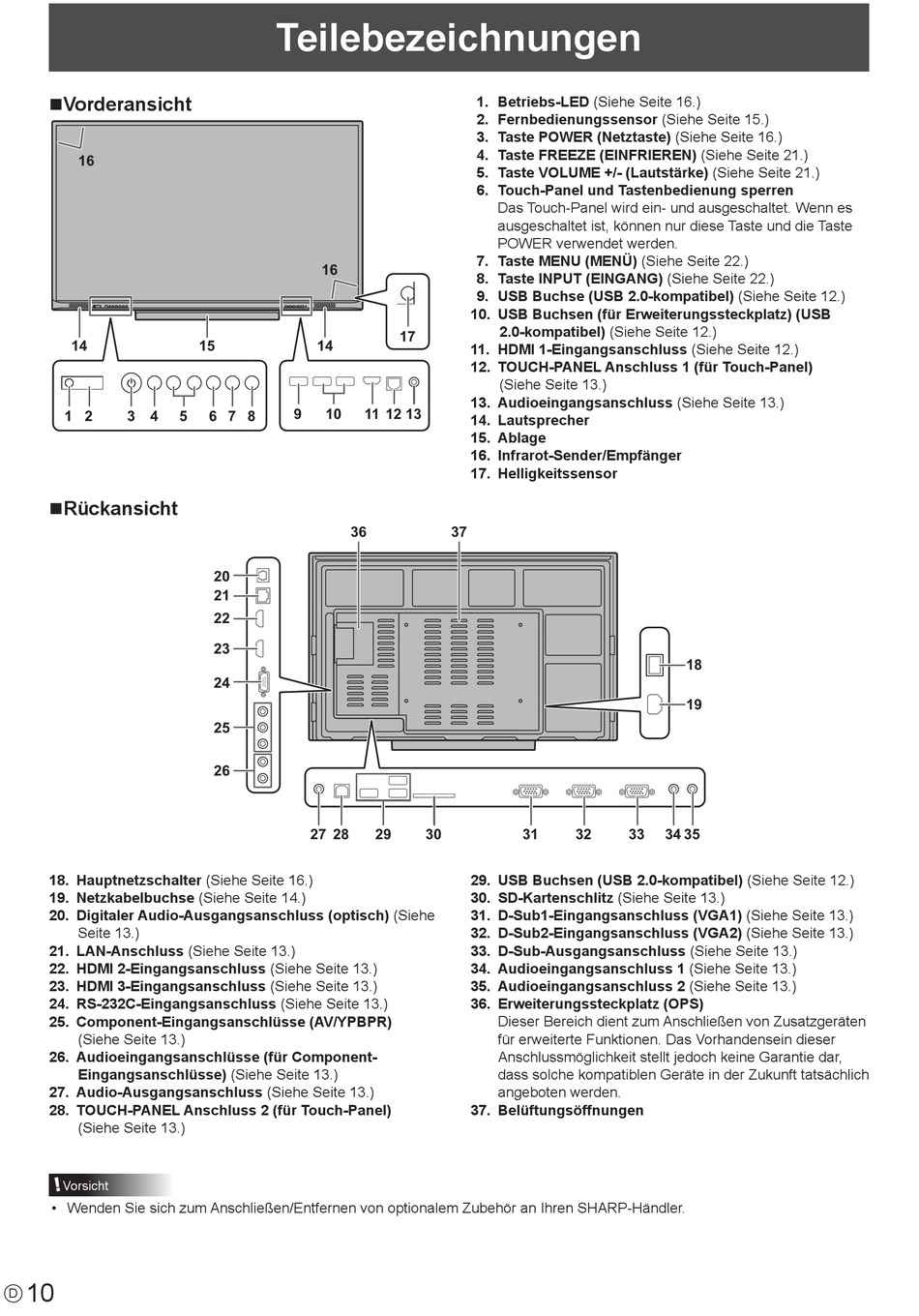

Teilebezeichnungen - Sharp PN-70HC1E Bedienungsanleitung

nVorderansicht
16
14
1 2 3 4 5
nRückansicht
18. Hauptnetzschalter (Siehe Seite 16.)
19. Netzkabelbuchse (Siehe Seite 14.)
20. Digitaler Audio-Ausgangsanschluss (optisch) (Siehe
Seite 13.)
21. LAN-Anschluss (Siehe Seite 13.)
22. HDMI 2-Eingangsanschluss (Siehe Seite 13.)
23. HDMI 3-Eingangsanschluss (Siehe Seite 13.)
24. RS-232C-Eingangsanschluss (Siehe Seite 13.)
25. Component-Eingangsanschlüsse (AV/YPBPR)
(Siehe Seite 13.)
26. Audioeingangsanschlüsse (für Component-
Eingangsanschlüsse) (Siehe Seite 13.)
27. Audio-Ausgangsanschluss (Siehe Seite 13.)
28. TOUCH-PANEL Anschluss 2 (für Touch-Panel)
(Siehe Seite 13.)
Vorsicht
• Wenden Sie sich zum Anschließen/Entfernen von optionalem Zubehör an Ihren SHARP-Händler.
10
D

Teilebezeichnungen

16
15 14
9 10 11 12 13
6 7 8
36
20
21
22
23
24
25
26
27 28
1. Betriebs-LED (Siehe Seite 16.)
2. Fernbedienungssensor (Siehe Seite 15.)
3. Taste POWER (Netztaste) (Siehe Seite 16.)
4. Taste FREEZE (EINFRIEREN) (Siehe Seite 21.)
5. Taste VOLUME +/- (Lautstärke) (Siehe Seite 21.)
6. Touch-Panel und Tastenbedienung sperren
Das Touch-Panel wird ein- und ausgeschaltet. Wenn es
ausgeschaltet ist, können nur diese Taste und die Taste
POWER verwendet werden.
7. Taste MENU (MENÜ) (Siehe Seite 22.)
8. Taste INPUT (EINGANG) (Siehe Seite 22.)
9. USB Buchse (USB 2.0-kompatibel) (Siehe Seite 12.)
10. USB Buchsen (für Erweiterungssteckplatz) (USB
2.0-kompatibel) (Siehe Seite 12.)
17
11. HDMI 1-Eingangsanschluss (Siehe Seite 12.)
12. TOUCH-PANEL Anschluss 1 (für Touch-Panel)
(Siehe Seite 13.)
13. Audioeingangsanschluss (Siehe Seite 13.)
14. Lautsprecher
15. Ablage
16. Infrarot-Sender/Empfänger
17. Helligkeitssensor
37
29 30 31
29. USB Buchsen (USB 2.0-kompatibel) (Siehe Seite 12.)
30. SD-Kartenschlitz (Siehe Seite 13.)
31. D-Sub1-Eingangsanschluss (VGA1) (Siehe Seite 13.)
32. D-Sub2-Eingangsanschluss (VGA2) (Siehe Seite 13.)
33. D-Sub-Ausgangsanschluss (Siehe Seite 13.)
34. Audioeingangsanschluss 1 (Siehe Seite 13.)
35. Audioeingangsanschluss 2 (Siehe Seite 13.)
36. Erweiterungssteckplatz (OPS)
Dieser Bereich dient zum Anschließen von Zusatzgeräten
für erweiterte Funktionen. Das Vorhandensein dieser
Anschlussmöglichkeit stellt jedoch keine Garantie dar,
dass solche kompatiblen Geräte in der Zukunft tatsächlich
angeboten werden.
37. Belüftungsöffnungen
18
19
32 33 34 35
