5 Τοποθέτηση εξαγωγής αέρα

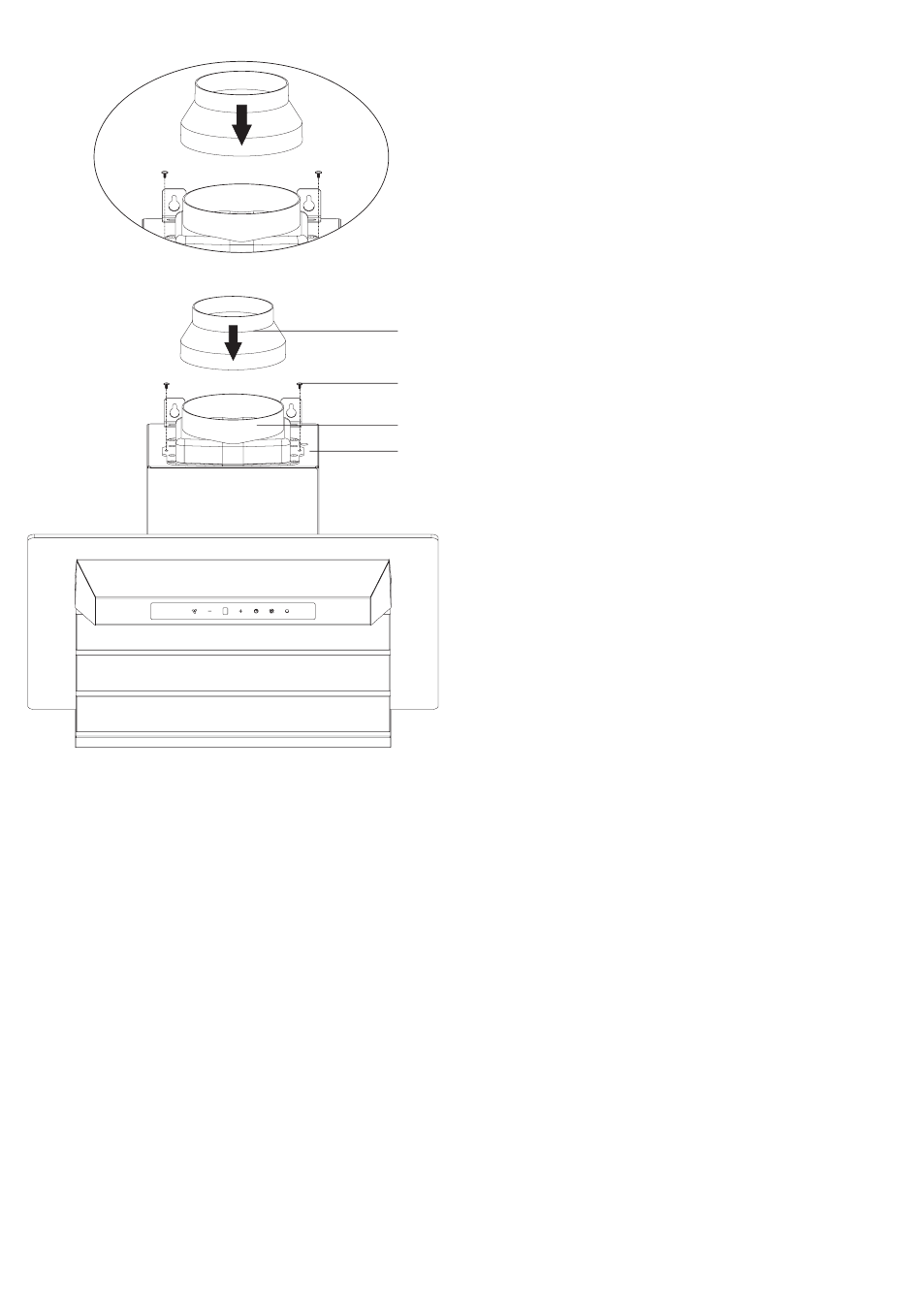

Εικόνα 4
Προσαρμογέας καπναγωγού 1 Ø150/120
χλστ. (Προαιρετικό)
Βίδες 2 2x 3.5x9.5
3 Πλαστικός καπναγωγός
Ø120/150 χλστ.
4 Σώμα
Προσαρτήστε τον πλαστικό καπναγωγό στο σώμα
1
του προϊόντος (Εικόνα 4).
2
3
4
- Συνδέστε τον προσαρμογέα καπναγωγού στον
πλαστικό καπναγωγό, όπου απαιτείται.
- Τοποθετήστε τον απορροφητήρα με τη βοήθεια του
διαγράμματος τοποθέτησης.
Για αυτό,
- Στερεώστε το διάγραμμα τοποθέτησης στον τοίχο,
στο προσδιορισμένο ύψος (Βλέπε τις ελάχιστες
και μέγιστες αποστάσεις για πάγκο εργασίας, στο
διάγραμμα τοποθέτησης). Τρυπήστε τα σημεία A, B
C και D (Εικόνα 3).
- Τοποθετήστε τα βύσματα τοίχου Ø10χλστ. στις
οπές που ανοίχτηκαν στα A, B, C και D και βιδώστε
τις βίδες στα σημεία A + B, έτσι ώστε να απομένει
διάστημα 5 χλστ. μεταξύ της κεφαλής της βίδας και
του τοίχου. (Εικόνα 3)
Στερεώστε την πλάκα ανάρτησης του απορροφητήρα
στο σώμα του με τις βίδες 3 x M5x35 (Εικόνα 3 - 4).
- Κρεμάστε τον απορροφητήρα στον τοίχο με την
πλάκα ανάρτησης. Αν ο απορροφητήρας δεν είναι
παράλληλος, χαλαρώστε ή σφίξτε τις βίδες M5x35
για να φέρετε τον απορροφητήρα σε παράλληλη
θέση.
- Σφίξτε τη βίδα στερέωσης A + B (5) στον τοίχο και
στερεώστε πλήρως το προϊόν από τα σημεία D και
C.
