Inhaltsverzeichnis 1 Einrichten des Computers......................5 2 Gehäuse............................8 Vorderansicht..................................8 Rückansicht.................................... 9 3 System............................10 Prozessor....................................10 Chipsatz....................................11 Speicher....................................11 Bei Lagerung..................................11 Speicherkombinationen............................... 12 Audio...................................... 12 Video...................................... 13 Kommunikation..................................13 Anschlüsse und Stecker..............................14 Laufwerksanschlüsse der Systemplatine.......................... 14 Betriebssystem..................................
Seite 4
Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen................28 Aktualisieren des BIOS über das einmalige F12-Startmenü..................28 System- und Setup-Kennwort............................31 Zuweisen eines System- oder Setup-Passworts....................... 31 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............32 5 Software........................... 33 Herunterladen von -Treibern..............................33 Systemgerätetreiber..............................33...
Einrichten des Computers 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. 3. Schließen Sie den Bildschirm an. Einrichten des Computers...
Seite 6
ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. Schließen Sie den Bildschirm an die separate Grafikkarte an. 4. Schließen Sie das Stromkabel an. 5. Drücken des Betriebsschalters. 6.
Seite 7
Mit einem Netzwerk verbinden. b) Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. 7. Suchen Sie Dell Apps. Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...

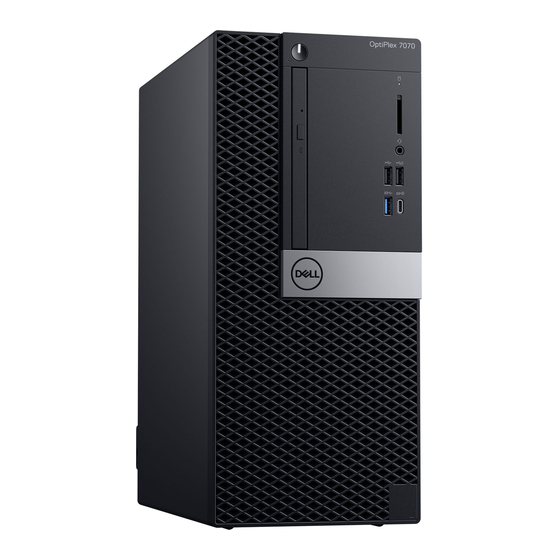

Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht Vorderansicht 1. Betriebsschalter und Betriebsanzeige 2. Optisches Laufwerk (optional) 3. Festplatten-Aktivitätsanzeige 4. Medienkarten-Lesegerät (optional) 5. Headset/universelle Audio-Buchse 6.
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus.
Video Tabelle 8. Video Controller CPU-Abhängigkeit Grafikspeic Kapazität Unterstützu Maximale hertyp ng für Auflösung externe Bildschirme Intel Core i3/i5/i7- Intel UHD- Integriert Gemeinsam DisplayPort VGA: 1.920 x 1.200 Prozessor der Grafikkarte 630 genutzter bei 60Hz HDMI 1.4 8. Generation Systemspei HDMI: 2.560 x cher 1.600;...
Anschlüsse und Stecker Tabelle 10. Anschlüsse und Stecker Speicherkartenleser SD-4.0-Speicherkartenleser – optional • Ein USB 3.1 Gen 2 Typ-C-Anschluss mit PowerShare (Vorderseite) • Ein USB 3.1 Gen 1-Port (Vorderseite) • Zwei USB 2.0-Anschlüsse (einer mit PowerShare, unterstützt Akkuaufladung) (Vorderseite) • Vier USB 3.1 Gen 1-Anschlüsse (Rückseite) •...
Das Datenblatt zu diesem Produkt finden Sie unter http://www.dell.com/ regulatory_compliance. Details zum Programm zur ökologischen Verantwortung von Dell, bei dem es darum geht, den Energieverbrauch von Produkten zu optimieren, die Materialien zur Entsorgung zu reduzieren oder zu vermeiden, die Lebensdauer von Produkten zu verlängern und effektive und bequeme Lösungen für die Geräte-Wiederherstellung zu bieten, können Sie unter www.dell.com/Environment einsehen.
Seite 16
Micro EPEAT-Konfigurationen mit „Bronze“-Bewertung für 2018 NFPA 99 Technische Daten zum Ableitstrom (Dell ENG0011750) TCO 8.0 BFR/PVC-frei: (auch „halogenfrei“): Das System muss die in der Dell-Spezifikation ENV0199- Nein Nein BFR/CFR/PVC-frei angegebenen Grenzwerte einhalten. California Energy Commission (CEC) MEPs – Interne PSU-Anforderungen...
System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab.
Tasten Navigation <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet. Optionen des System-Setup ANMERKUNG: Je nach Notebook und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente möglicherweise nicht angezeigt.
Option Beschreibung Date/Time Ermöglicht das Einstellen von Datum- und Uhrzeiteinstellungen. Änderungen an Systemdatum und - zeit werden sofort wirksam. Systeminformationen Tabelle 19. System Configuration (Systemkonfiguration) Option Beschreibung Integrated NIC Gibt Ihnen die Möglichkeit, den integrierten LAN-Controller zu steuern. Die Option „Enable UEFI Network Stack“...
Option Beschreibung Rear USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der rückseitigen USB-Anschlüsse. Alle Anschlüsse sind standardmäßig aktiviert. USB PowerShare Diese Option ermöglicht das Aufladen der externen Geräte, wie z. B. Mobiltelefone, Musik-Player. Diese Option ist standardmäßig aktiviert. Audio Ermöglicht das Aktivieren oder Deaktivieren des integrierten Audio-Controllers. Die Option Enable Audio (Audio aktivieren) ist standardmäßig ausgewählt.
Seite 21
Option Beschreibung Password Bypass Mit dieser Option können Sie das Systemkennwort (Startkennwort) und die Eingabeaufforderungen für das Festplattenkennwort während eines Systemneustarts umgehen. • Disabled (Deaktiviert) – Aufforderung zur Eingabe des System- und internen Festplattenkennworts, immer wenn diese eingerichtet werden. Diese Option ist standardmäßig aktiviert.
Optionen für „Secure Boot“ (Sicherer Start) Tabelle 22. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion 'Sicherer Start'. • Secure Boot Enable Diese Option ist standardmäßig nicht ausgewählt. Secure Boot Mode Ermöglicht Ihnen, das Verhaltens der sicheren Starts zu ändern, um eine Evaluierung oder Durchsetzung von UEFI-Treibersignaturen zu ermöglichen.
Option Beschreibung Enclave Memory Size Mit dieser Option wird SGX Enclave Reserve Memory Size festgelegt. Klicken Sie auf eine der folgenden Optionen: • 32 MB • 64 MB • 128 MB – Standard Performance (Leistung) Tabelle 24. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des...
Option Beschreibung Enable Intel Speed Shift Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Unterstützung für die Intel Speed Shift- Technology Technologie. Die Option Enable Intel Speed Shift Technology ist standardmäßig ausgewählt. Auto On Time Legt fest, wann der Computer automatisch eingeschaltet werden soll. Die Zeit wird im 12-Stunden- Standardformat notiert (Stunden:Minuten:Sekunden).
Option Beschreibung Extend BIOS POST Time Mit dieser Option wird eine zusätzliche Verzögerung vor dem Starten erstellt. • 0 seconds (0 Sekunden) – Standardeinstellung • 5 seconds (5 Sekunden) • 10 seconds (10 Sekunden) Full Screen Logo Diese Option zeigt ein Vollbildschirmlogo, wenn das Bild mit der Bildschirmauflösung übereinstimmt. Die Option Enable Full Screen Logo ist standardmäßig nicht ausgewählt.
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“.
F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird.
Seite 29
3. Das BIOS-Aktualisierungsmenü wird geöffnet. Klicken Sie anschließend auf Flash from file (Von Datei aktualisieren). 4. Wählen Sie ein externes USB-Gerät aus. System-Setup...
Seite 30
5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). 6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. System-Setup...
7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 33. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.
3. Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. 4. Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. 5. Drücken Sie auf „Y“, um die Änderungen zu speichern. Der Computer wird neu gestartet.
Herunterladen von -Treibern Herunterladen von -Treibern 1. Schalten Sie das/den Desktop ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Desktop ein und klicken Sie auf . ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Desktop-Modell.
Abbildung 2. Serieller E/A-Treiber Sicherheitstreiber Überprüfen Sie, ob die Sicherheitstreiber bereits auf dem System installiert sind. USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerkadaptertreiber Überprüfen Sie, ob die Netzwerkadaptertreiber bereits auf dem System installiert sind. Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind.
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
