Entfernen Der Pci/Pcie-Karte; Voraussetzungen; Vorgehensweise - Dell Embedded Box PC 5000 Servicehandbuch

ANMERKUNG: Bevor Sie Arbeiten im Inneren des Embedded Box PC ausführen, lesen Sie zunächst die im Lieferumfang
des Embedded Box PC enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Komponenten im Innern des Embedded Box
Schritte unter Nach der Arbeit an Komponenten im Inneren des Embedded Box
bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter
www.dell.com/regulatory_compliance.
Themen:
•

Voraussetzungen

•

Vorgehensweise

Voraussetzungen
Führen Sie Schritt 1 bis Schritt 6 gemäß
Vorgehensweise

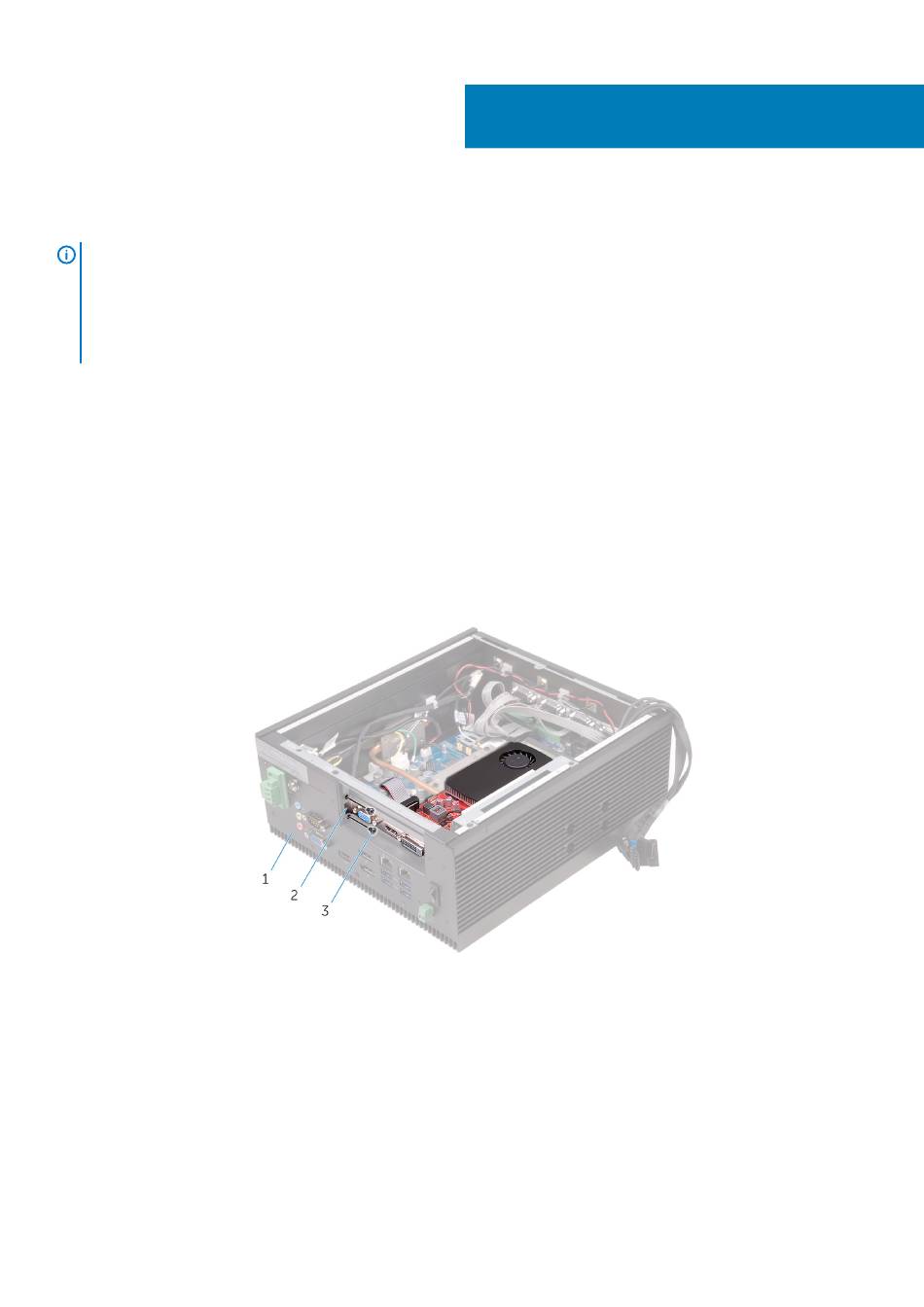

1. Entfernen Sie die Schrauben, mit denen die PCI/PCIe-Karten am Gehäuse befestigt sind.
a. Gehäuse
b. PCIe-Karte
c. Senkschrauben M3x5 (2)
2. Entfernen Sie die Schrauben, mit denen die Halterung des PCI/PCie-Platzhalters am Gehäuse befestigt ist.
3. Entfernen Sie die Halterung aus dem Gehäuse.
4. Entfernen Sie den Platzhalter aus dem Gehäuse.
30

Entfernen der PCI/PCIe-Karte

Entfernen der PCI/PCIe-Karte
PC. Befolgen Sie nach Arbeiten im Inneren des Embedded Box PC die
„Austauschen der hinteren Abdeckung" aus.
Vor der Arbeit an
PC. Weitere Informationen zur
15
