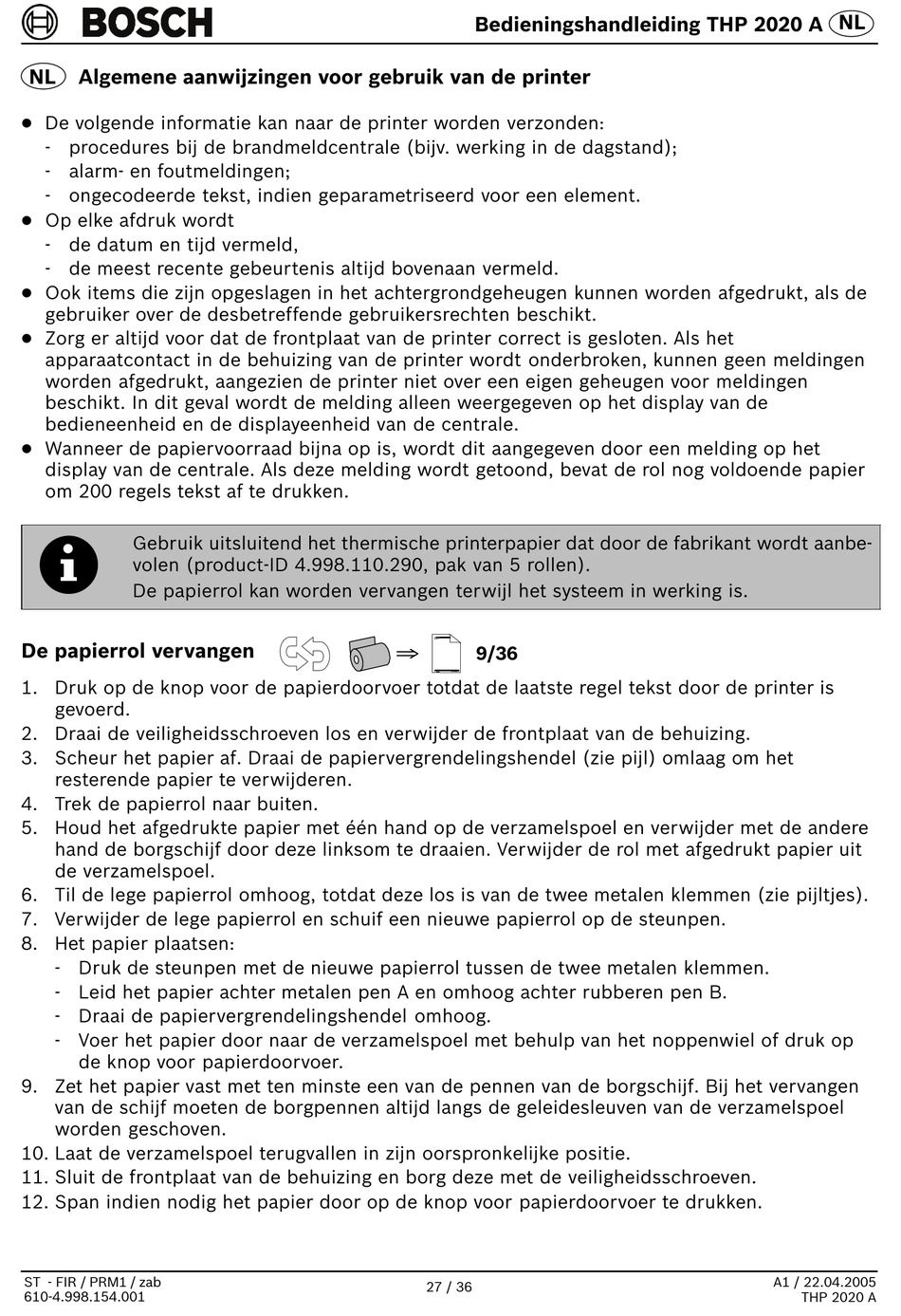

NL Algemene aanwijzingen voor gebruik van de printer
D De volgende informatie kan naar de printer worden verzonden:
− procedures bij de brandmeldcentrale (bijv. werking in de dagstand);
− alarm− en foutmeldingen;
− ongecodeerde tekst, indien geparametriseerd voor een element.
D Op elke afdruk wordt
− de datum en tijd vermeld,
− de meest recente gebeurtenis altijd bovenaan vermeld.
D Ook items die zijn opgeslagen in het achtergrondgeheugen kunnen worden afgedrukt, als de
gebruiker over de desbetreffende gebruikersrechten beschikt.
D Zorg er altijd voor dat de frontplaat van de printer correct is gesloten. Als het
apparaatcontact in de behuizing van de printer wordt onderbroken, kunnen geen meldingen
worden afgedrukt, aangezien de printer niet over een eigen geheugen voor meldingen
beschikt. In dit geval wordt de melding alleen weergegeven op het display van de
bedieneenheid en de displayeenheid van de centrale.
D Wanneer de papiervoorraad bijna op is, wordt dit aangegeven door een melding op het
display van de centrale. Als deze melding wordt getoond, bevat de rol nog voldoende papier
om 200 regels tekst af te drukken.
Gebruik uitsluitend het thermische printerpapier dat door de fabrikant wordt aanbe-
volen (product−ID 4.998.110.290, pak van 5 rollen).
De papierrol kan worden vervangen terwijl het systeem in werking is.
De papierrol vervangen
1. Druk op de knop voor de papierdoorvoer totdat de laatste regel tekst door de printer is
gevoerd.
2. Draai de veiligheidsschroeven los en verwijder de frontplaat van de behuizing.
3. Scheur het papier af. Draai de papiervergrendelingshendel (zie pijl) omlaag om het
resterende papier te verwijderen.
4. Trek de papierrol naar buiten.
5. Houd het afgedrukte papier met één hand op de verzamelspoel en verwijder met de andere
hand de borgschijf door deze linksom te draaien. Verwijder de rol met afgedrukt papier uit
de verzamelspoel.
6. Til de lege papierrol omhoog, totdat deze los is van de twee metalen klemmen (zie pijltjes).
7. Verwijder de lege papierrol en schuif een nieuwe papierrol op de steunpen.
8. Het papier plaatsen:
− Druk de steunpen met de nieuwe papierrol tussen de twee metalen klemmen.
− Leid het papier achter metalen pen A en omhoog achter rubberen pen B.
− Draai de papiervergrendelingshendel omhoog.
− Voer het papier door naar de verzamelspoel met behulp van het noppenwiel of druk op
de knop voor papierdoorvoer.
9. Zet het papier vast met ten minste een van de pennen van de borgschijf. Bij het vervangen
van de schijf moeten de borgpennen altijd langs de geleidesleuven van de verzamelspoel
worden geschoven.
10. Laat de verzamelspoel terugvallen in zijn oorspronkelijke positie.
11. Sluit de frontplaat van de behuizing en borg deze met de veiligheidsschroeven.
12. Span indien nodig het papier door op de knop voor papierdoorvoer te drukken.
