20 Guía de instalación rápida – NextMove e100

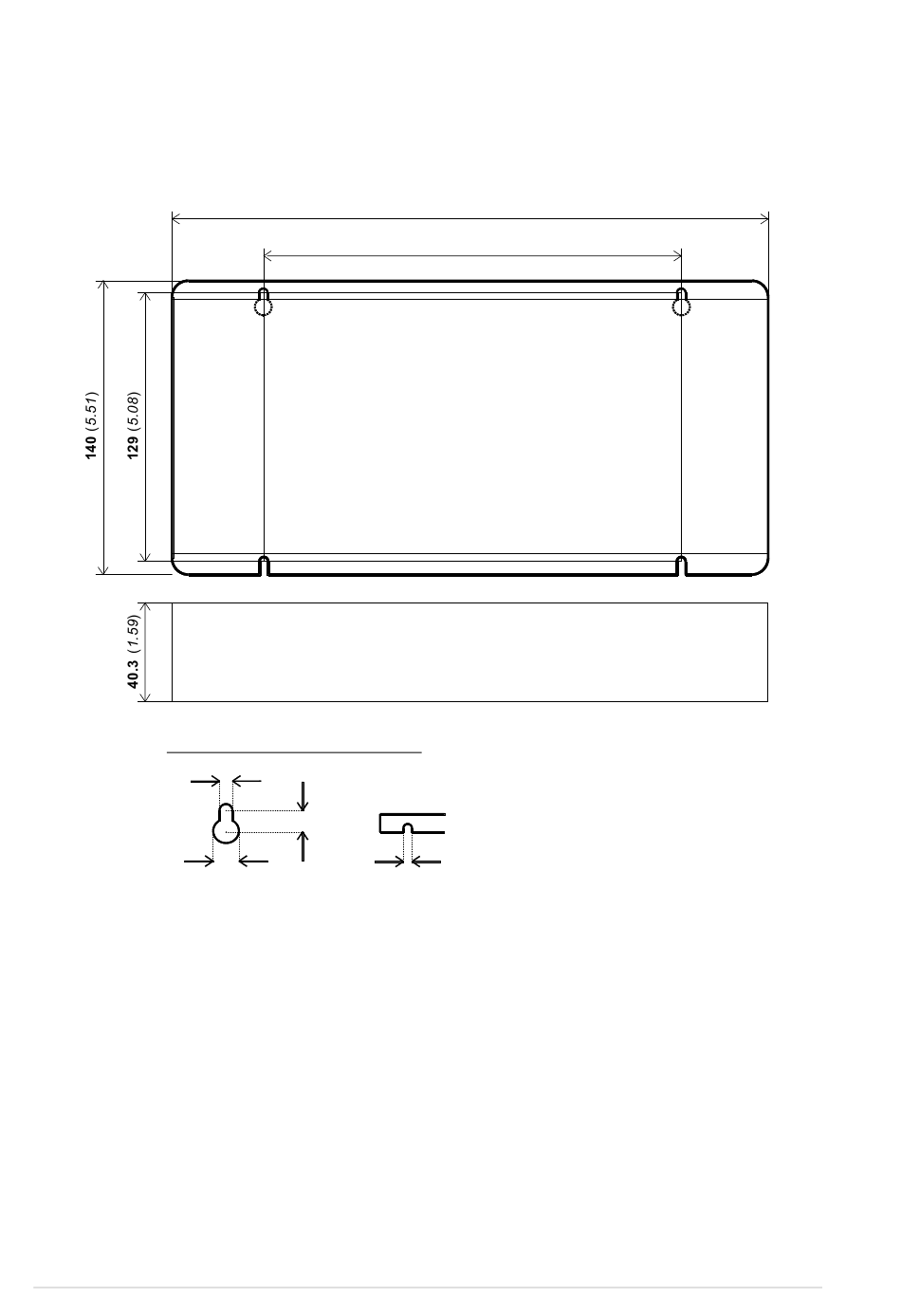

Instalación mecánica
Fijar el controlador a la base de montaje empleando tornillos a través de los cuatro
taladros de montaje.
Detalle de ranura y bocallave de montaje
A
B
Peso: Aproximadamente 700 g (1,5 libras)
250 (9.84)
170 (6.69)
Todas las dimensiones indicadas
en mm (pulgadas)
Cotas sin escala
A
C
A = 4.5 mm
B = 10 mm
C = 11 mm
