外形寸法図 - Sharp AN-37AG2 Bedienungsanleitung

必ずお守りください
液晶カラーテレビの設置には特別な技術
が必要ですので、必ず専門の取り付け工
事業者へご依頼ください。お客様による
工事は一切行わないでください。取り付
け不備、 取り扱い不備による事故、 損傷に
ついては、当社は責任を負いません。

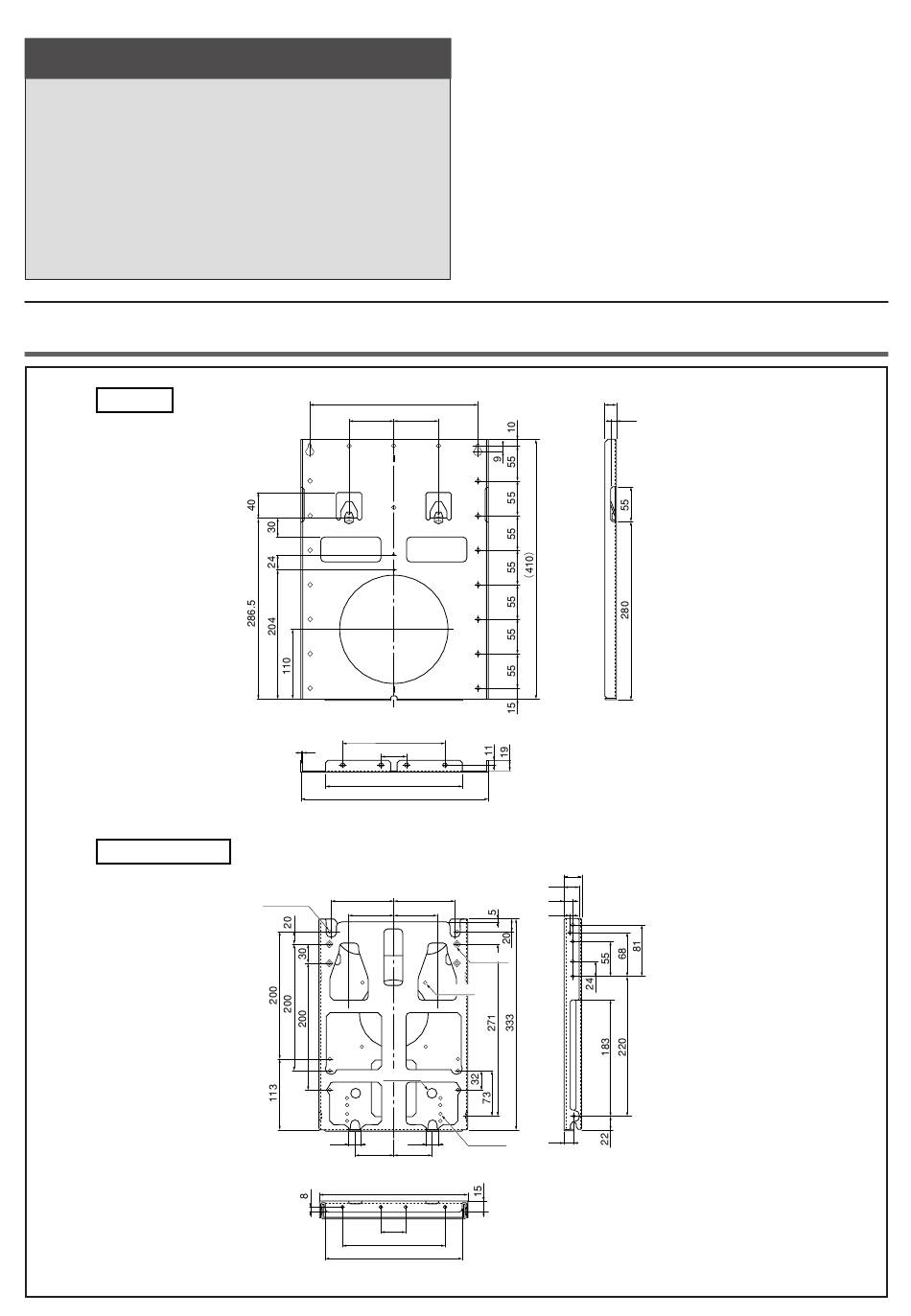

外形寸法図
壁用金具
壁掛け金具ユニッ ト
2
265
70 70
A
B
160
2
40
215
290
97 97
4-φ6.5
70 70
4-φ4.5
2-φ15
20 20
80 80
234
40
160
215
◎工事店様へ
・お客様の安全のため、取り付け場所の強度
には、液晶カラーテレビと壁掛け金具の荷
重に耐えるよう十分注意のうえ、設計施工
を行ってください。
・作業は必ず 2 名以上で行ってください。
・壁用金具に対する壁取付ネジは同梱されて
いません。壁に適合する市販のネジを選定
ください。
18
9
28
25
15
4
4-φ12
15
4-φ4.5
単位 ： mm
