Einbauen der Kabelmanagement-Komponentengruppe

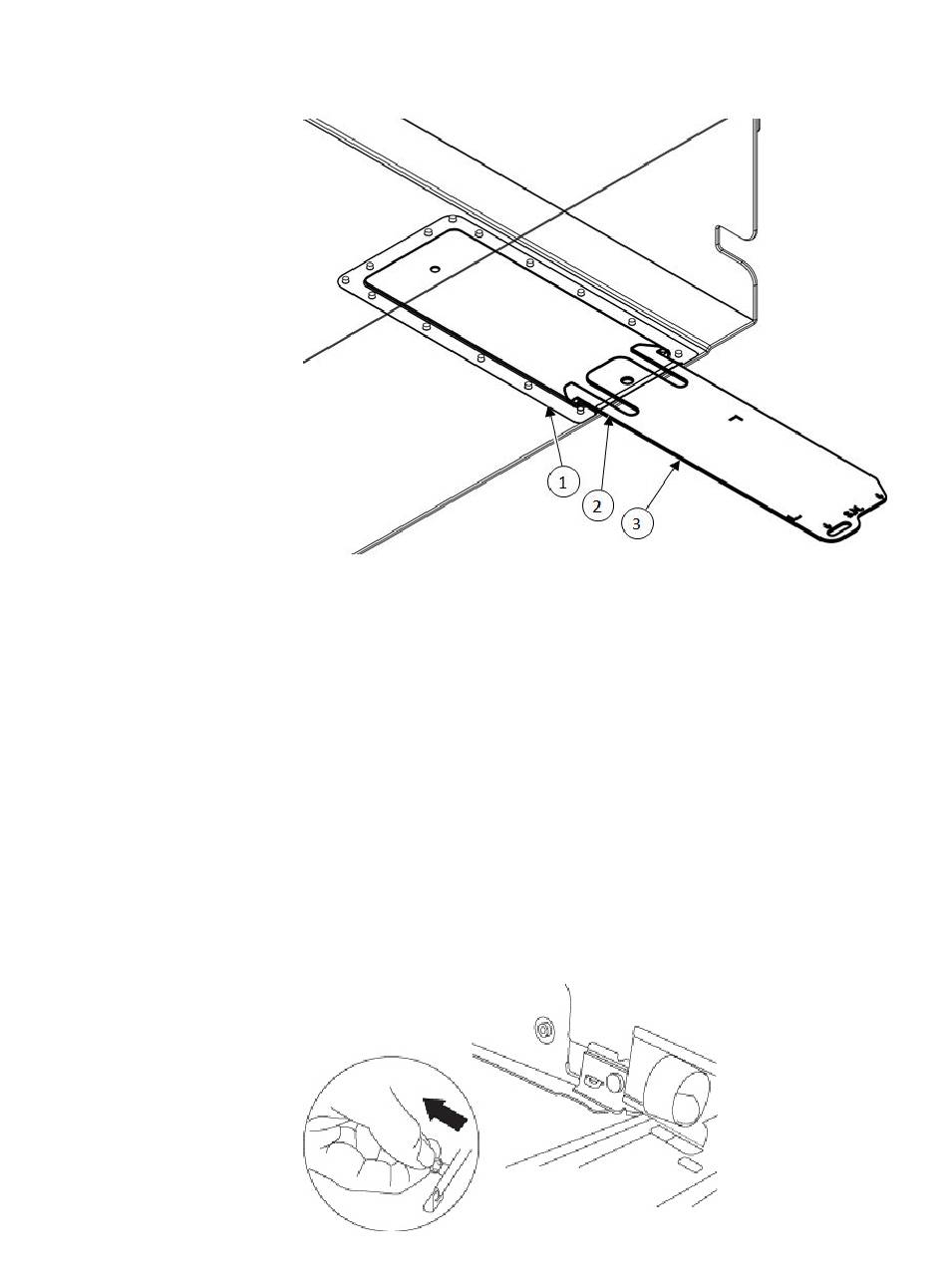

Abbildung 5 Servicetag (Komponenten zwecks besserer Übersichtlichkeit entfernt)
1. Servicetaghalterung
2. Entriegelungslaschen
3. Servicetag
Der Einbau einer Kabelmanagement-Komponentengruppe (CMA) kann dabei helfen,
den ordentlichen und organisierten Zustand des Systems zu erhalten.
Vorgehensweise
1. Schieben Sie die Laschen der CMA in die Zungen auf den Schienen und setzen
Sie das Druckstück auf beiden Seiten in die Bohrungen der Montageschiene.
2. Führen Sie diesen Schritt für jede Seite einzeln aus. Ziehen Sie das Druckstück
heraus und schieben Sie die Laschen der CMA nach Bedarf, bis der
Druckstückstift in die Montagebohrung der Schiene einrastet.
Abbildung 6 Einbau der CMA im Rack
Einbauen der Kabelmanagement-Komponentengruppe
Installieren des Systems im Rack
19
