Inhaltszusammenfassung für HP ProLiant MicroServer

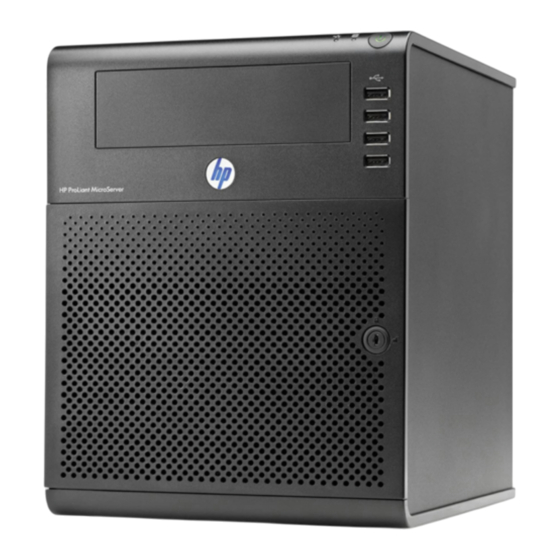

- Seite 1 HP ProLiant MicroServer Installationsblatt Teilenummer 615715-044...
-
Seite 2: Komponenten Der Verkleidungstür
Komponenten der Verkleidungstür Komponente 16 Schrauben für die HDD-Installation 4 Schrauben für die ODD-Installation Schraubendreher Komponenten auf der Rückseite Position der Serverkomponenten Komponenten auf der Vorderseite Komponente Komponente Netzteilausgang PSU-Lüfter PCI-Halterung PCI-Halterung 1 PCI-Halterung 2 e-SATA-Anschluss Rückseitige USB VGA-Anschluss 2.0-Anschlüsse Integrierter NIC-Anschluss 9 Rückseitiger Systemlüfter Kensington-Schloss... -
Seite 3: Systemplatinenkomponenten
Systemplatinenkomponenten Externe LED-Anzeigen Speicherkonfiguration Bezeichnung Beschreibung VGA-Anschluss NIC1/USBx2-Anschluss e-SATA-Anschluss PCIe x1-Steckplatz Über die NMI-Steckbrücke kann ein Benutzer ein Non-Maskable Interrupt-Ereignis in das System eingeben. PCIe x16-Steckplatz IPMI-Steckplatz ODD-Anschluss Mini SAS-Anschluss Interner USB-Anschluss Batterie Verkablung der Netzteileinheit Lüfteranschluss TPM-Anschluss Vorderseitiger USB-Header 1 Vorderseitiger USB-Header 2 Anschluss für Vorderseite Steckbrücke zum Löschen des CMOS 1-2, Normal... - Seite 4 Schalten Sie den Server ein. Drücken Sie „F10“, um das BIOS Setup Utility zu starten. Notieren Sie sich die BIOS-Version des Servers. Vergleichen Sie die BIOS-Version des Servers mit der letzten BIOS-Version, die auf der HP Website für diesen Server angegeben wird: http://www.hp.com.
-
Seite 5: Installation Der Systemplatine
Installation der Systemplatine Öffnen Sie vor dem Entfernen oder Auswechseln einer Serverkomponente die Verkleidungstür. Schließen Sie mit dem Schlüssel des HP ProLiant MicroServer die Verkleidungstür auf. Öffnen Sie die Verkleidungstür des Servers. Entfernen Sie ggf. alle Komponenten und Kabel, die den Zugriff auf den Steckplatz verhindern. -
Seite 6: Installieren Eines Speichermoduls
Beachten Sie die folgenden wichtigen Richtlinien beim Einbau von Speichermodulen: • Verwenden Sie nur von HP unterstützte ungepufferte ECC DDR3 DIMMs mit einer Kapazität von 1, 2 oder 4 GB. Für eine optimale Leistung müssen alle installierten DIMMs die •... -
Seite 7: Positionen Der Festplattenlaufwerke
Positionen der Festplattenlaufwerke Installieren Sie das neue Festplattenlaufwerk: 4a. Richten Sie das neue Festplattenlaufwerk in der WICHTIG: Die Festplattenlaufwerke sollten in der folgende Halterung aus. Reihenfolge installiert werden: Festplattenlaufwerk 1, 4b. Sichern Sie die Halterung mit dem Festplattenlaufwerk Festplattenlaufwerk 2, Festplattenlaufwerk 3 und mit vier Befestigungsschrauben, die sich an der Verkleidungstür Festplattenlaufwerk 4. -
Seite 8: Installieren Der Netzteileinheit
Standard-Netzteileinheit zu vereinfachen, muss der Benutzer das ODD (Laufwerk des optischen Datenträgerlaufwerks) deinstallieren und wieder installieren. Schließen Sie mit dem Schlüssel des HP ProLiant MicroServer die Verkleidungstür auf. Öffnen Sie die Verkleidungstür des Servers, und entfernen Sie alle Komponenten oder Kabel, die den Zugang zum Steckplatz verhindern. -
Seite 9: Installieren Des Laufwerks Des Optischen Datenträgers
10. Ziehen Sie die Rändelschraube an der Rückseite fest, um die obere Abdeckung am Gehäuse zu befestigen. 11. Schließen Sie die vordere Verkleidungstür des Servers. 12. Schließen Sie mit dem Schlüssel des HP ProLiant MicroServer die Verkleidungstür zu. Installieren Sie das ODD-Modul im Gehäuse: 7a. -
Seite 10: Zusätzliche Dokumentation
10. Ziehen Sie die Rändelschraube an der Rückseite fest, um die obere Abdeckung am Gehäuse zu befestigen. 11. Schließen Sie die Verkleidungstür des Servers. 12. Schließen Sie mit dem Schlüssel des HP ProLiant MicroServer die Verkleidungstür zu. HINWEIS: Die Verwendung von ODD und USB-Schlüssel sind Kundenoptionen für die Installation des... - Seite 11 Informationen keinerlei zugesicherte Eigenschaften. Alle sich aus der Verwendung dieser Informationen ergebenden Risiken trägt der Benutzer. Die Garantien für HP Produkte und Services werden ausschließlich in der entsprechenden, zum Produkt bzw. Service gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiter reichenden Garantieansprüche abzuleiten.
