EINHELL OPAL Montageanleitung Seite 7

Wichtiger Hinweis:
!
Wählen Sie zunächst die richtige Montagevor-
schau (Seite 4-6) für Ihr Aluminium-Fundament.
Dabei stehen die Bezeichnungen „3 Felder" bis
„7 Felder" für die Anzahl der Seitensegmente
Ihres Gewächshaus-Modells.
Beachten Sie beim Aufbau des Fundaments
genau die Anordnung der verschiedenen
Fundamentprofile, wie es in den Montagevor-
schauen beschrieben ist. Die Türseite (Vordersei-
te) des Gewächshauses ist zur besseren Orientie-
rung in jeder Skizze vermerkt.
1/a
Innenansicht
1231 mm
Montagehinweis:
3
4
x montieren
Felder
5
4
x montieren
Felder
7
4
x montieren
Felder
Alu-Fundament_OSR-Comfort.pmd
4
4
x montieren
Felder
6
4
x montieren
Felder
7
Übersicht (Fundament):
1/a
Werkzeug:
SW 10
Hinweis:

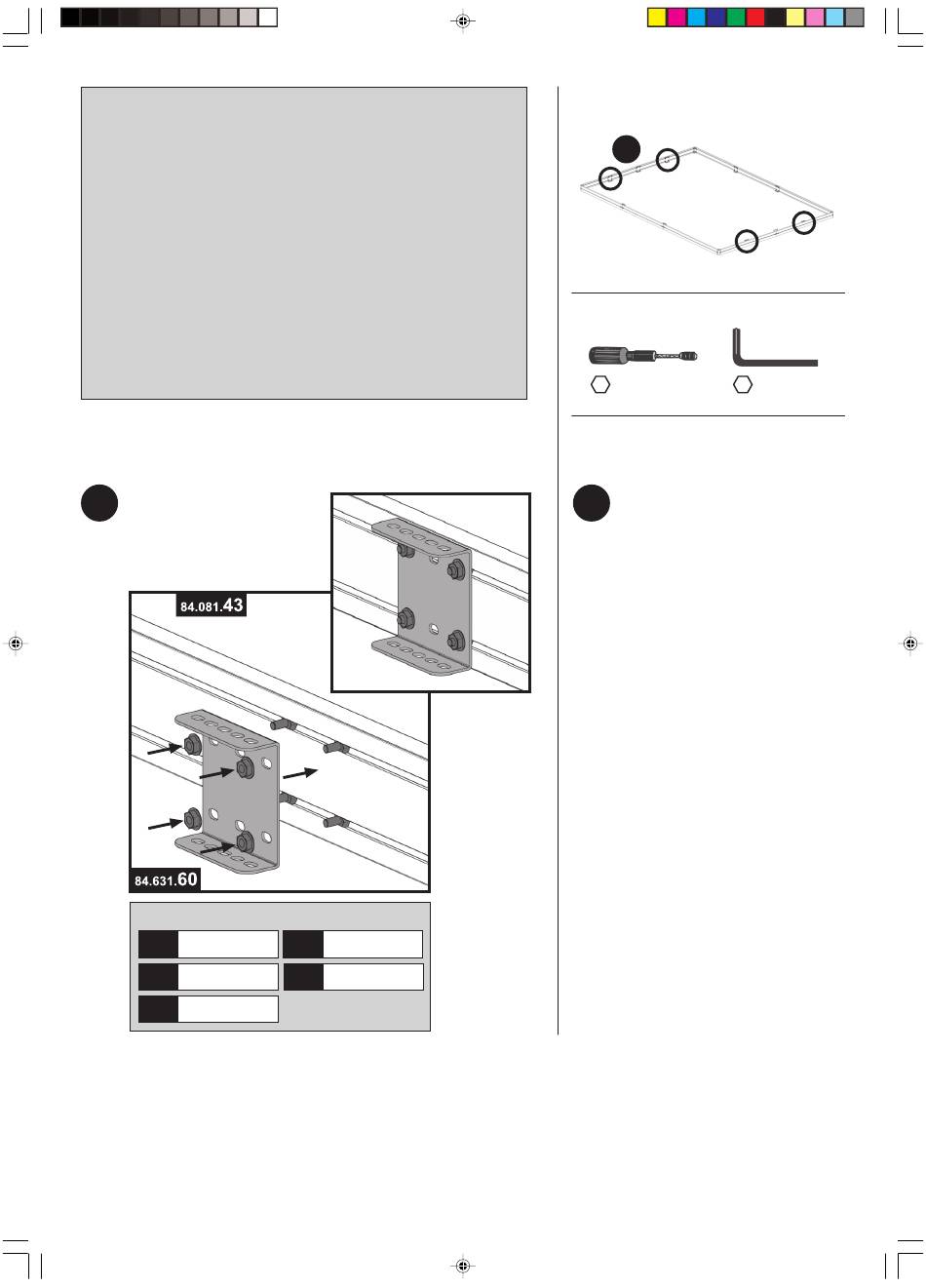

Montieren Sie zunächst an
1/a
alle vier Fundament-Profile
mit der Länge 1231 mm
(Pos. 3) mittig ein Verbin-
dungsblech (Pos. 6).
Schieben Sie dazu in die
beiden innenliegenden
Führungsschienen des
Fundamentprofils jeweils
zwei Sechskantschrauben
bis zur Mitte des Profils.
Stecken Sie dann ein Ver-
bindungsblech auf die vier
Schrauben und befestigen
Sie es mit den Muttern
(Pos. 13).
25.10.2006, 00:02
Türseite
Größe 4
Seite 7
