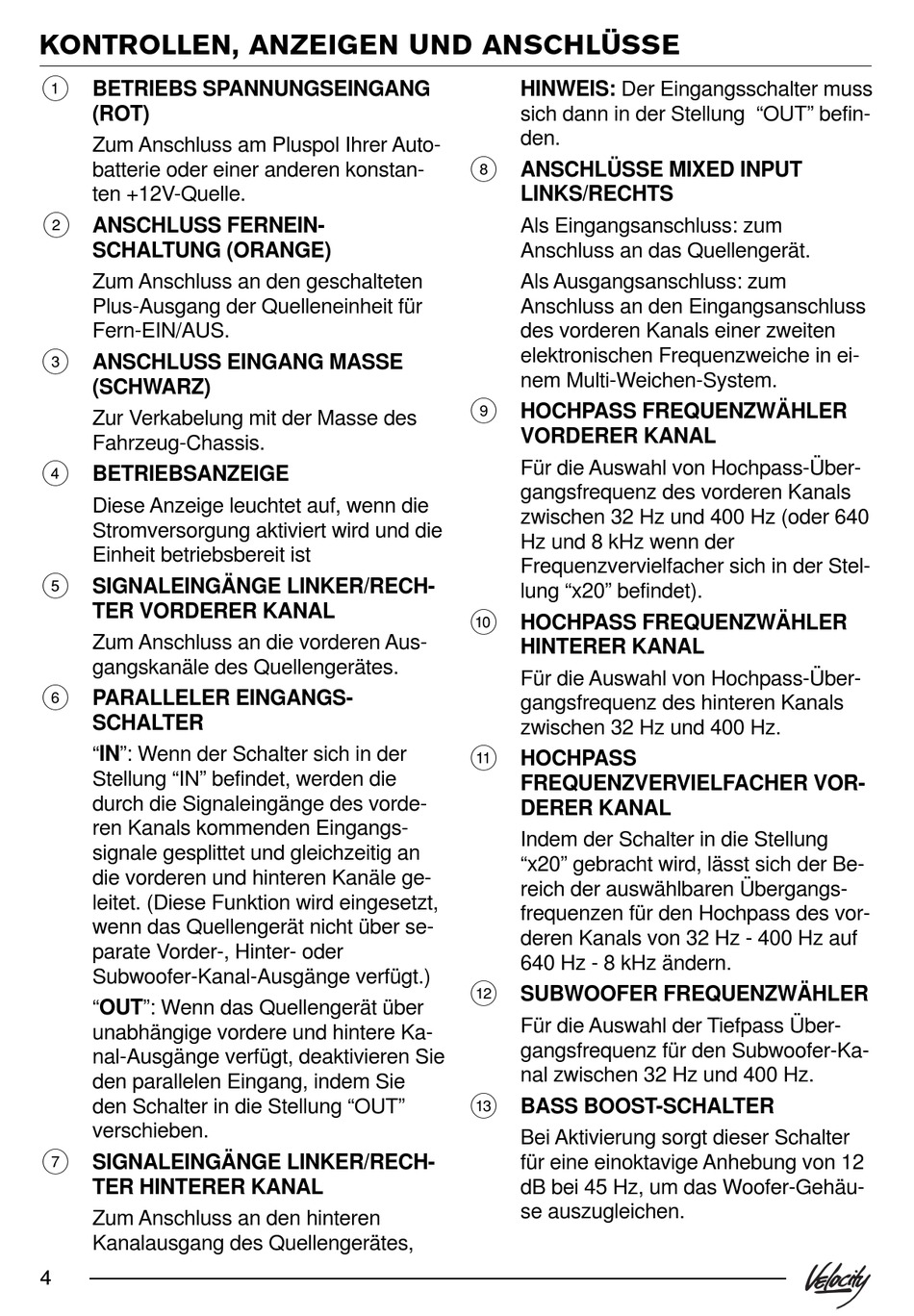

KONTROLLEN, ANZEIGEN UND ANSCHLÜSSE
1
BETRIEBS SPANNUNGSEINGANG
(ROT)
Zum Anschluss am Pluspol Ihrer Auto-
batterie oder einer anderen konstan-
ten +12V-Quelle.
2
ANSCHLUSS FERNEIN-
SCHALTUNG (ORANGE)
Zum Anschluss an den geschalteten
Plus-Ausgang der Quelleneinheit für
Fern-EIN/AUS.
3
ANSCHLUSS EINGANG MASSE
(SCHWARZ)
Zur Verkabelung mit der Masse des
Fahrzeug-Chassis.
4
BETRIEBSANZEIGE
Diese Anzeige leuchtet auf, wenn die
Stromversorgung aktiviert wird und die
Einheit betriebsbereit ist
5
SIGNALEINGÄNGE LINKER/RECH-
TER VORDERER KANAL
Zum Anschluss an die vorderen Aus-
gangskanäle des Quellengerätes.
6
PARALLELER EINGANGS-
SCHALTER
"IN": Wenn der Schalter sich in der
Stellung "IN" befindet, werden die
durch die Signaleingänge des vorde-
ren Kanals kommenden Eingangs-
signale gesplittet und gleichzeitig an
die vorderen und hinteren Kanäle ge-
leitet. (Diese Funktion wird eingesetzt,
wenn das Quellengerät nicht über se-
parate Vorder-, Hinter- oder
Subwoofer-Kanal-Ausgänge verfügt.)
"OUT": Wenn das Quellengerät über
unabhängige vordere und hintere Ka-
nal-Ausgänge verfügt, deaktivieren Sie
den parallelen Eingang, indem Sie
den Schalter in die Stellung "OUT"
verschieben.
7
SIGNALEINGÄNGE LINKER/RECH-
TER HINTERER KANAL
Zum Anschluss an den hinteren
Kanalausgang des Quellengerätes,
4
HINWEIS: Der Eingangsschalter muss
sich dann in der Stellung "OUT" befin-
den.
8
ANSCHLÜSSE MIXED INPUT
LINKS/RECHTS
Als Eingangsanschluss: zum
Anschluss an das Quellengerät.
Als Ausgangsanschluss: zum
Anschluss an den Eingangsanschluss
des vorderen Kanals einer zweiten
elektronischen Frequenzweiche in ei-
nem Multi-Weichen-System.
9
HOCHPASS FREQUENZWÄHLER
VORDERER KANAL
Für die Auswahl von Hochpass-Über-
gangsfrequenz des vorderen Kanals
zwischen 32 Hz und 400 Hz (oder 640
Hz und 8 kHz wenn der
Frequenzvervielfacher sich in der Stel-
lung "x20" befindet).
:
HOCHPASS FREQUENZWÄHLER
HINTERER KANAL
Für die Auswahl von Hochpass-Über-
gangsfrequenz des hinteren Kanals
zwischen 32 Hz und 400 Hz.
;
HOCHPASS
FREQUENZVERVIELFACHER VOR-
DERER KANAL
Indem der Schalter in die Stellung
"x20" gebracht wird, lässt sich der Be-
reich der auswählbaren Übergangs-
frequenzen für den Hochpass des vor-
deren Kanals von 32 Hz - 400 Hz auf
640 Hz - 8 kHz ändern.
<
SUBWOOFER FREQUENZWÄHLER
Für die Auswahl der Tiefpass Über-
gangsfrequenz für den Subwoofer-Ka-
nal zwischen 32 Hz und 400 Hz.
=
BASS BOOST-SCHALTER
Bei Aktivierung sorgt dieser Schalter
für eine einoktavige Anhebung von 12
dB bei 45 Hz, um das Woofer-Gehäu-
se auszugleichen.
