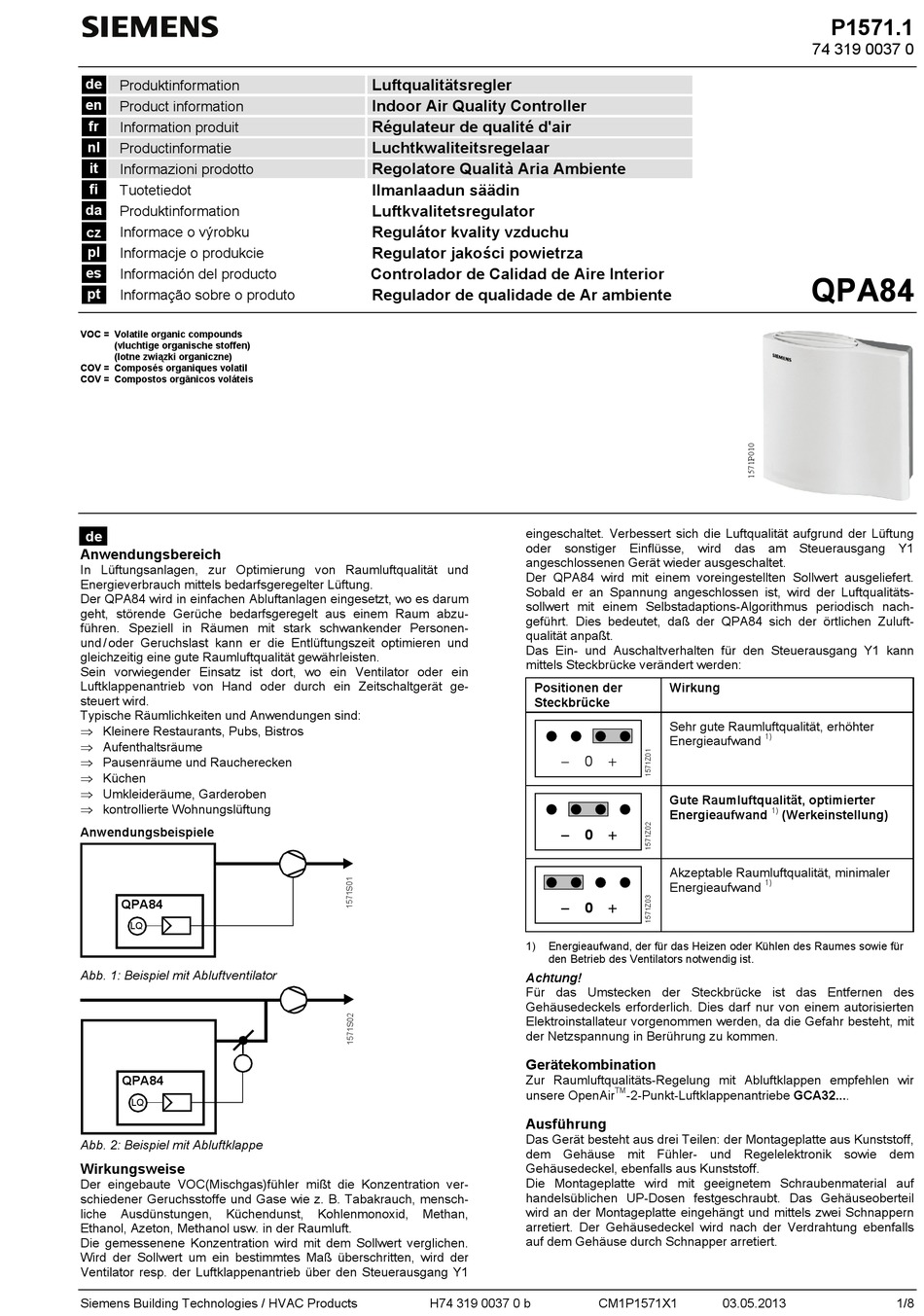

Siemens QPA84 Produktinformation

de
Produktinformation
en
Product information
fr
Information produit
nl
Productinformatie
it
Informazioni prodotto
fi
Tuotetiedot
da
Produktinformation
Informace o výrobku
cz
pl
Informacje o produkcie
es
Información del producto
pt
Informação sobre o produto
VOC = Volatile organic compounds
(vluchtige organische stoffen)
(lotne związki organiczne)
COV = Composés organiques volatil
COV = Compostos orgânicos voláteis
de
Anwendungsbereich
In Lüftungsanlagen, zur Optimierung von Raumluftqualität und
Energieverbrauch mittels bedarfsgeregelter Lüftung.
Der QPA84 wird in einfachen Abluftanlagen eingesetzt, wo es darum
geht, störende Gerüche bedarfsgeregelt aus einem Raum abzu-
führen. Speziell in Räumen mit stark schwankender Personen-
und / oder Geruchslast kann er die Entlüftungszeit optimieren und
gleichzeitig eine gute Raumluftqualität gewährleisten.
Sein vorwiegender Einsatz ist dort, wo ein Ventilator oder ein
Luftklappenantrieb von Hand oder durch ein Zeitschaltgerät ge-
steuert wird.
Typische Räumlichkeiten und Anwendungen sind:
 Kleinere Restaurants, Pubs, Bistros
 Aufenthaltsräume
 Pausenräume und Raucherecken
 Küchen
 Umkleideräume, Garderoben
 kontrollierte Wohnungslüftung
Anwendungsbeispiele
QPA84
LQ
Abb. 1: Beispiel mit Abluftventilator
QPA84
LQ
Abb. 2: Beispiel mit Abluftklappe
Wirkungsweise
Der eingebaute VOC(Mischgas)fühler mißt die Konzentration ver-
schiedener Geruchsstoffe und Gase wie z. B. Tabakrauch, mensch-
liche Ausdünstungen, Küchendunst,
Ethanol, Azeton, Methanol usw. in der Raumluft.
Die gemessenene Konzentration wird mit dem Sollwert verglichen.
Wird der Sollwert um ein bestimmtes Maß überschritten, wird der
Ventilator resp. der Luftklappenantrieb über den Steuerausgang Y1
Siemens Building Technologies / HVAC Products
Luftqualitätsregler
Indoor Air Quality Controller
Régulateur de qualité d'air
Luchtkwaliteitsregelaar
Regolatore Qualità Aria Ambiente
Ilmanlaadun säädin
Luftkvalitetsregulator
Regulátor kvality vzduchu
Regulator jakości powietrza
Controlador de Calidad de Aire Interior
Regulador de qualidade de Ar ambiente
Kohlenmonoxid, Methan,
H74 319 0037 0 b
eingeschaltet. Verbessert sich die Luftqualität aufgrund der Lüftung
oder sonstiger Einflüsse, wird
angeschlossenen Gerät wieder ausgeschaltet.
Der QPA84 wird mit einem voreingestellten Sollwert ausgeliefert.
Sobald er an Spannung angeschlossen ist, wird der Luftqualitäts-
sollwert mit einem Selbstadaptions-Algorithmus periodisch nach-
geführt. Dies bedeutet, daß der QPA84 sich der örtlichen Zuluft-
qualität anpaßt.
Das Ein- und Auschaltverhalten für den Steuerausgang Y1 kann
mittels Steckbrücke verändert werden:
Positionen der Wirkung
Steckbrücke
Sehr gute Raumluftqualität, erhöhter
Energieaufwand
− 0 +
Gute Raumluftqualität, optimierter
Energieaufwand
− +
0
Akzeptable Raumluftqualität, minimaler
Energieaufwand
− +
0
1) Energieaufwand, der für das Heizen oder Kühlen des Raumes sowie für
den Betrieb des Ventilators notwendig ist.
Achtung!
Für das Umstecken der Steckbrücke ist das Entfernen des
Gehäusedeckels erforderlich. Dies darf nur von einem autorisierten
Elektroinstallateur vorgenommen werden, da die Gefahr besteht, mit
der Netzspannung in Berührung zu kommen.
Gerätekombination
Zur Raumluftqualitäts-Regelung mit Abluftklappen empfehlen wir
TM
unsere OpenAir -2-Punkt-Luftklappenantriebe GCA32....

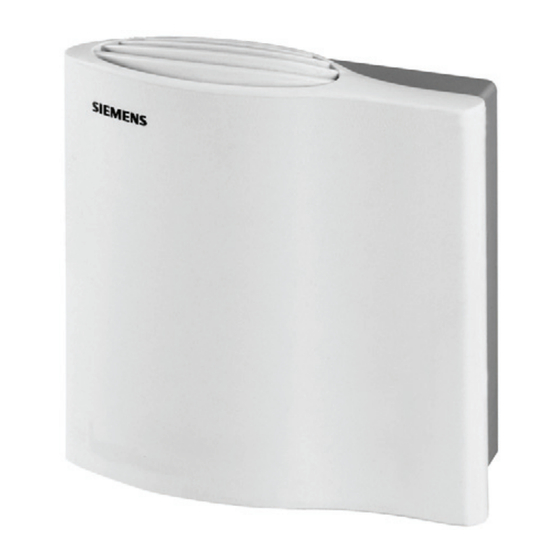

Ausführung
Das Gerät besteht aus drei Teilen: der Montageplatte aus Kunststoff,
dem Gehäuse mit Fühler- und Regelelektronik sowie dem
Gehäusedeckel, ebenfalls aus Kunststoff.
Die Montageplatte wird mit geeignetem Schraubenmaterial auf
handelsüblichen UP-Dosen festgeschraubt. Das Gehäuseoberteil
wird an der Montageplatte eingehängt und mittels zwei Schnappern
arretiert. Der Gehäusedeckel wird nach der Verdrahtung ebenfalls
auf dem Gehäuse durch Schnapper arretiert.
CM1P1571X1
P1571.1
74 319 0037 0
QPA84
das am Steuerausgang Y1
1)
1)
(Werkeinstellung)
1)
03.05.2013 1/8
