Prüfen der Federn des
Abschnittscharniers
Keine Teile werden benötigt
Verfahren
Wichtig:
Wenn die Federn des Abschnittschar-
niers falsch zusammengedrückt sind und Sie
das Sprühsystem einsetzen, kann der Ausleger
beschädigt werden. Messen Sie die Federn und
drücken Sie sie mit den Klemmmuttern ggf. auf
4 cm zusammen.
Bei der Auslieferung des Sprühfahrzeugs sind die
Abschnittsektionen nach vorne gedreht, um das
Versenden der Maschine zu vereinfachen. Die Federn
werden bei der Fertigung nicht ganz angezogen,
damit die Abschnitte in dieser Stellung transportiert
werden können. Vor dem Einsatz der Maschine
müssen die Federn auf die richtige Komprimierung
eingestellt werden.
1.
Nehmen Sie ggf. die Verpackungsmaterialien
ab, mit denen die linken und rechten
Abschnittsektionen für den Transport befestigt
sind.
2.
Stützen Sie die Abschnitte ab, wenn sie in die
Sprühstellung ausgefahren sind.
3.
Messen Sie am Scharnier des Abschnitts die
Komprimierung der oberen und unteren Federn,
wenn die Abschnitte ausgefahren sind
A.
Alle Federn müssen so komprimiert werden,
dass sie einen Wert von 4 cm haben.
B.
Drücken Sie die Federn, bei denen Sie
einen Wert über vier cm messen, mit der
Klemmmutter zusammen.

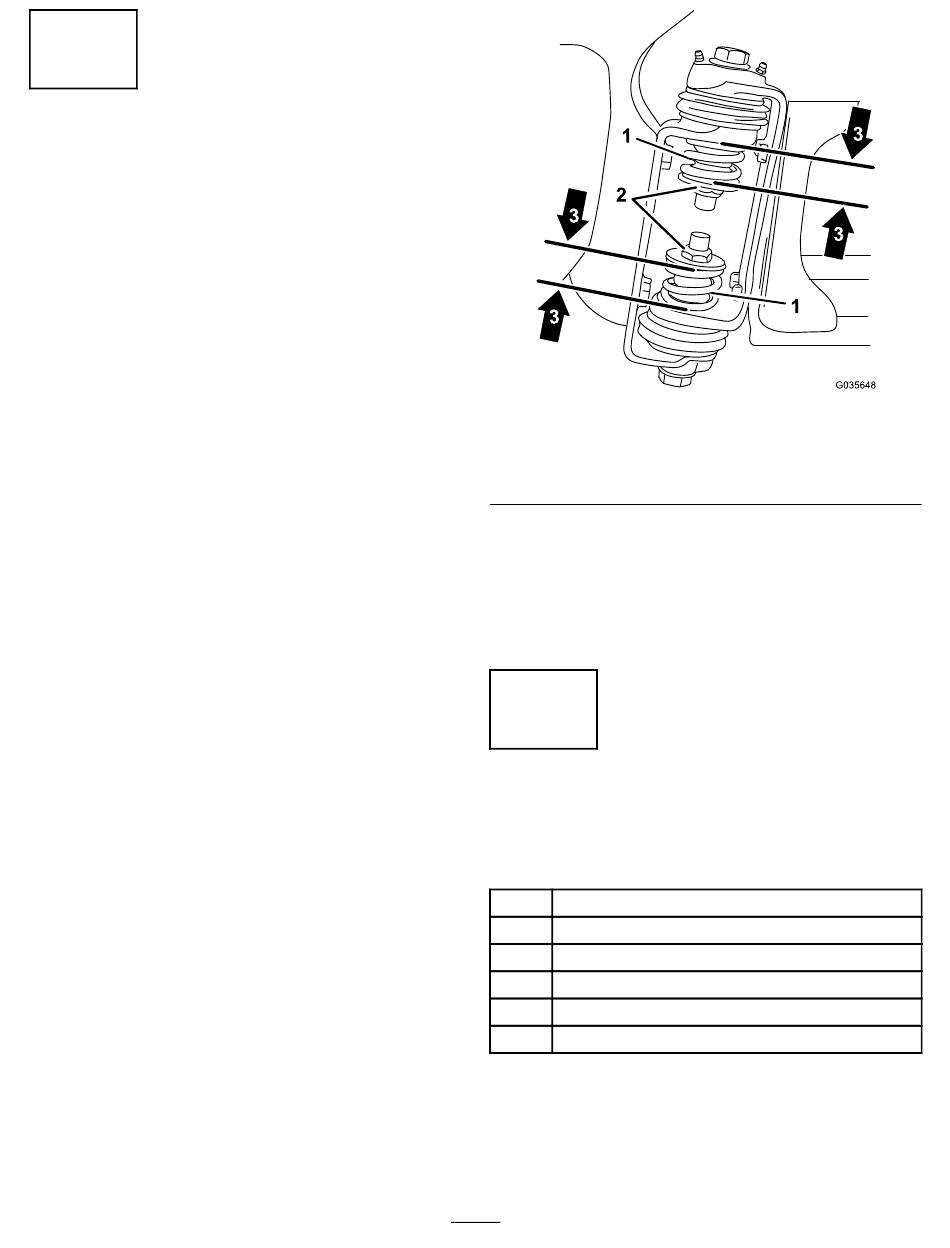

1. Feder des
Abschnittscharniers
2. Klemmmutter
4.
Wiederholen Sie den Schritt für jede Feder an
beiden Abschnittscharnieren.
5.
Bewegen Sie die Abschnitte in die
Überkreuzstellung für den Transport. Weitere
Informationen finden Sie unter
Sprühabschnitte (Seite
21
Einlagern der Stützböcke
(Bild
49).
(optional)
Für diesen Arbeitsschritt erforderliche Teile:
2
Vorderer Stützbock
2
Hinterer Stützbock
4
Splint
2
Lastösenbolzen (4½")
2
Lastösenbolzen (3")
2
Handrad
Verfahren
1.
Setzen Sie die vorderen Stützböcke umgedreht
in den Rahmen in der Nähe der vorderen
Vergurtungsstellen ein
37
Bild 49
3. Komprimierte Feder: 4 cm
Positionieren der
66).
(Bild
50).
g035648
