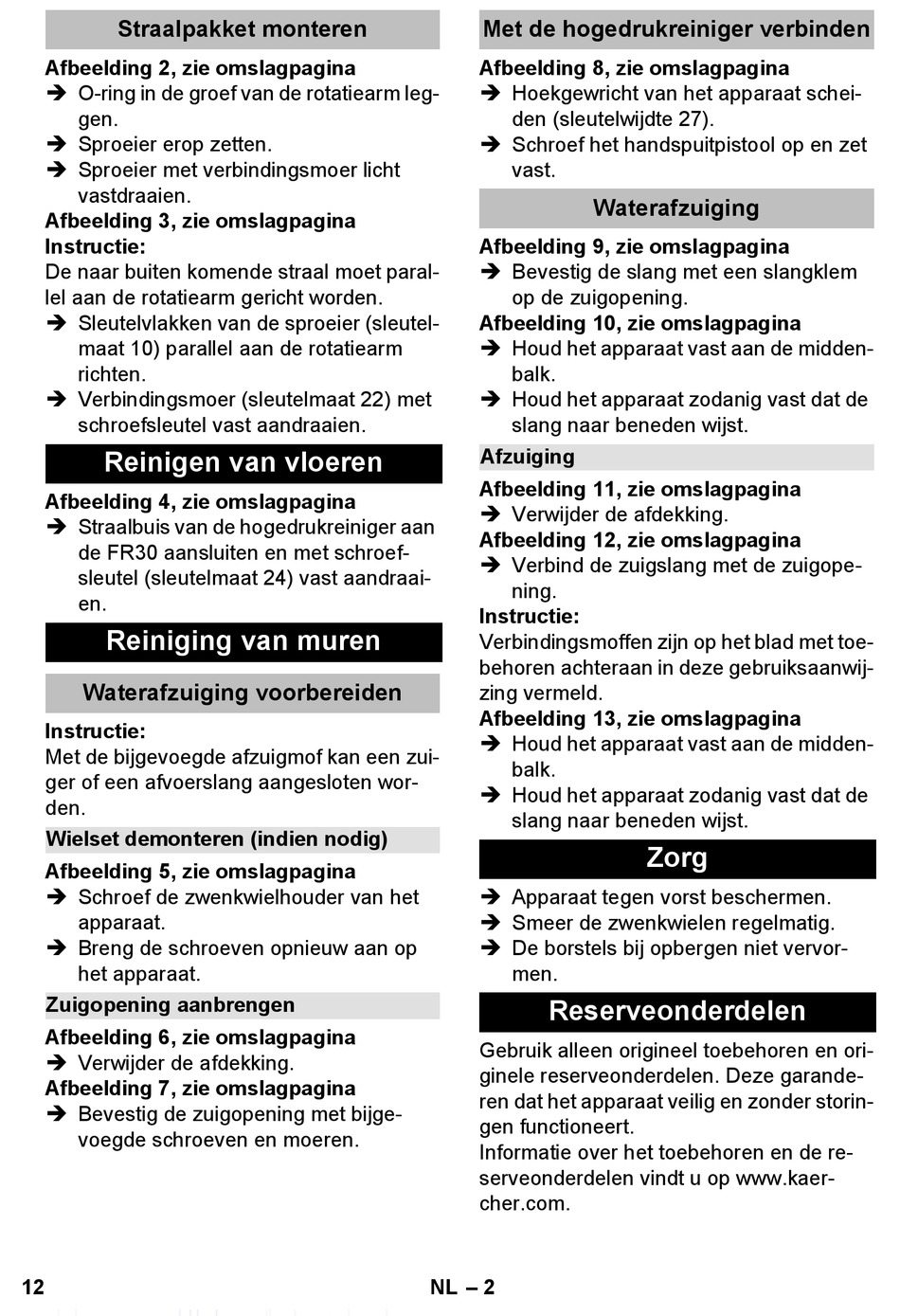

Straalpakket monteren
Afbeelding 2, zie omslagpagina
 O-ring in de groef van de rotatiearm leg-
gen.
 Sproeier erop zetten.
 Sproeier met verbindingsmoer licht
vastdraaien.
Afbeelding 3, zie omslagpagina
Instructie:
De naar buiten komende straal moet paral-
lel aan de rotatiearm gericht worden.
 Sleutelvlakken van de sproeier (sleutel-
maat 10) parallel aan de rotatiearm
richten.
 Verbindingsmoer (sleutelmaat 22) met
schroefsleutel vast aandraaien.

Reinigen van vloeren

Afbeelding 4, zie omslagpagina
 Straalbuis van de hogedrukreiniger aan
de FR30 aansluiten en met schroef-
sleutel (sleutelmaat 24) vast aandraai-
en.
Reiniging van muren
Waterafzuiging voorbereiden
Instructie:
Met de bijgevoegde afzuigmof kan een zui-
ger of een afvoerslang aangesloten wor-
den.
Wielset demonteren (indien nodig)
Afbeelding 5, zie omslagpagina
 Schroef de zwenkwielhouder van het
apparaat.
 Breng de schroeven opnieuw aan op
het apparaat.
Zuigopening aanbrengen
Afbeelding 6, zie omslagpagina
 Verwijder de afdekking.
Afbeelding 7, zie omslagpagina
 Bevestig de zuigopening met bijge-
voegde schroeven en moeren.
12
Met de hogedrukreiniger verbinden
Afbeelding 8, zie omslagpagina
 Hoekgewricht van het apparaat schei-
den (sleutelwijdte 27).
 Schroef het handspuitpistool op en zet
vast.
Waterafzuiging
Afbeelding 9, zie omslagpagina
 Bevestig de slang met een slangklem
op de zuigopening.
Afbeelding 10, zie omslagpagina
 Houd het apparaat vast aan de midden-
balk.
 Houd het apparaat zodanig vast dat de
slang naar beneden wijst.
Afzuiging
Afbeelding 11, zie omslagpagina
 Verwijder de afdekking.
Afbeelding 12, zie omslagpagina
 Verbind de zuigslang met de zuigope-
ning.
Instructie:
Verbindingsmoffen zijn op het blad met toe-
behoren achteraan in deze gebruiksaanwij-
zing vermeld.
Afbeelding 13, zie omslagpagina
 Houd het apparaat vast aan de midden-
balk.
 Houd het apparaat zodanig vast dat de
slang naar beneden wijst.
 Apparaat tegen vorst beschermen.
 Smeer de zwenkwielen regelmatig.
 De borstels bij opbergen niet vervor-
men.

Reserveonderdelen

Gebruik alleen origineel toebehoren en ori-
ginele reserveonderdelen. Deze garande-
ren dat het apparaat veilig en zonder storin-
gen functioneert.
Informatie over het toebehoren en de re-
serveonderdelen vindt u op www.kaer-
cher.com.
– 2
NL
Zorg
