Installationshandbuch AT 2000 (Gehäuse)
1.3

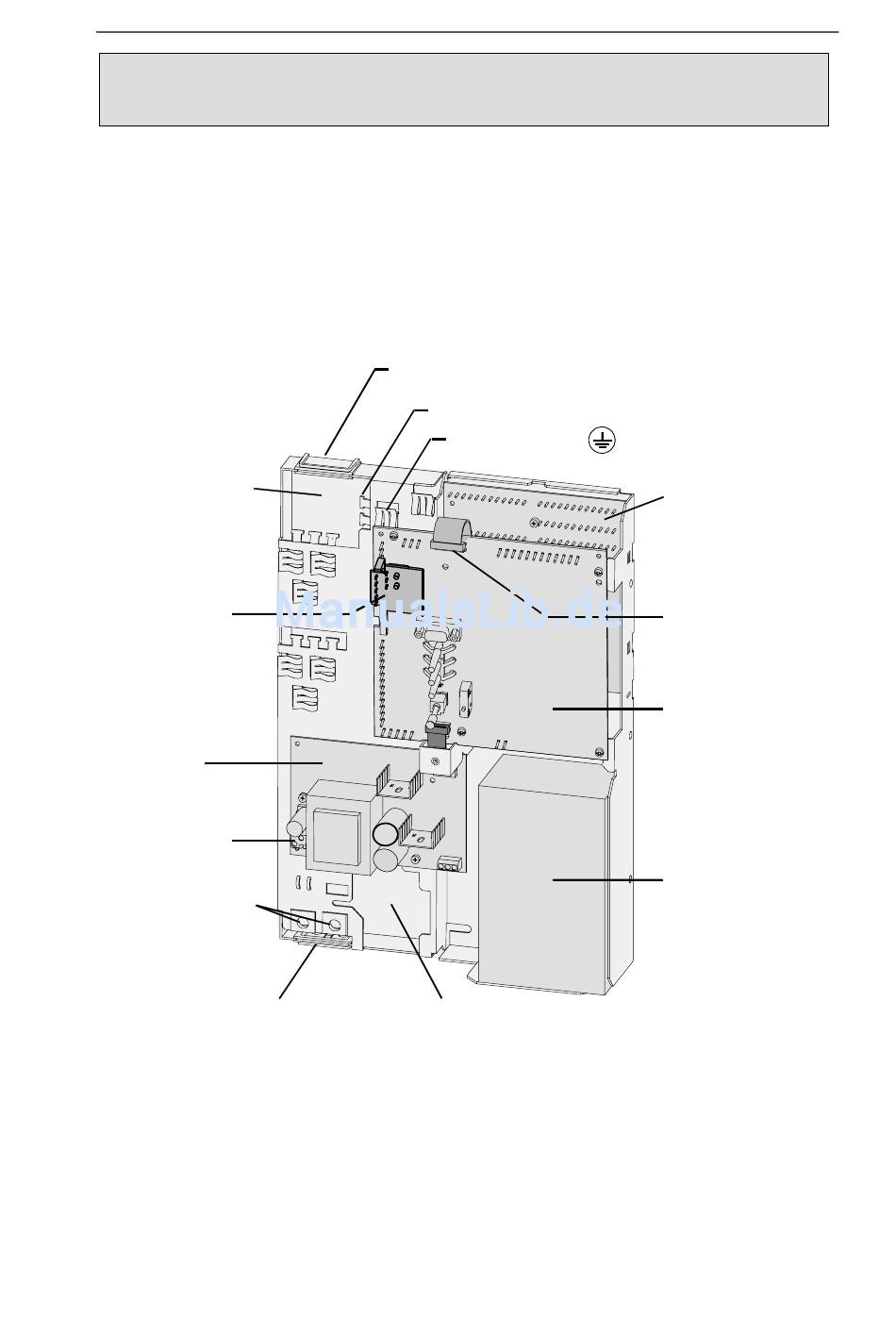

Anordnung der Baugruppen
Gehäuseversion mit integrierter Energieversorgung,
Erweiterungsbaugruppen 12 in/out AT 2000 oder 12 in AT 2000
und Erweiterungsbaugruppen Brand AT 2000
Kabeleinführung
unter Putz
Erweiterungs-
baugruppe
Brand AT 2000
Netzgerät
AT 2000
Netzanschluss
230 V ~
Kabeleinführung
unter Putz
Kabeleinführung auf Putz
mit oder ohne Kabelkanal
610-4.998.107.122
Fortsetzung Montageanleitung
Kabeleinführung auf Putz mit
oder ohne Kabelkanal
Halterung für Kabelbinder
Kabelklammern =
Aussparung für
Telekom-Anschlussdose
5
Punkte
Erweiterungsbau-
gruppe
12 in/out AT 2000
oder
12 in AT 2000
Flachbandkabel-
verbindung zur
Erweiterungsbau-
gruppe
Einbaumodul
AT 2000
Batterie 12 V/6,5 Ah
A7/Jan.04/al
