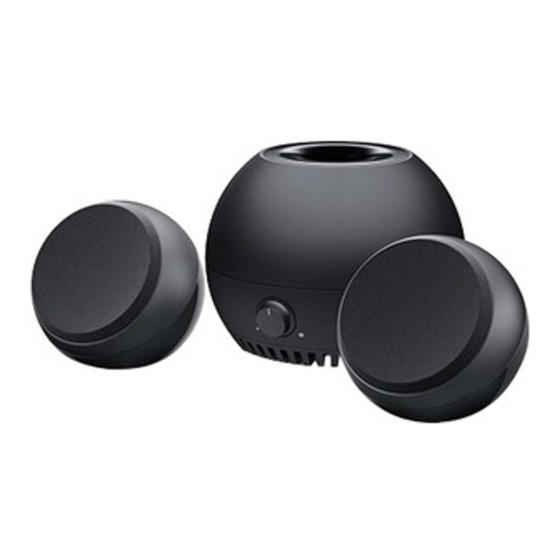

- Seite 1 Dell 2.1 Lautsprechersystem AE415 Bedienungsanleitung Modell: AE415...
-
Seite 2: Hinweis, Achtung Und Warnung
Copyright © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US- amerikanisches und internationales Urheberrecht und Gesetze über geistiges Eigentum geschützt. Dell™ und das Dell-Logo sind Marken von Dell Inc. in den USA und/oder anderen Gebietshoheiten.Sämtliche anderen erwähnten Marken und Namen sind möglicherweise Marken der jeweils zugehörigen Unternehmen. -
Seite 3: Inhaltsverzeichnis
Inhalt Hinweis, Achtung und Warnung ..............2 Lieferumfang....................4 Funktionsmerkmale ..................5 Einrichten der Lautsprecher ................. 6 Ein- und Ausschalten der Lautsprecher ..........6 Anschließen der Lautsprecher ..............8 Anschluss für Audioeingang ..............8 Kopfhöreranschluss ................... 9 Lautstärke einstellen ..................10 Problembehandlung .................. -
Seite 4: Lieferumfang
Lieferumfang HINWEIS: Die den Lautsprecher begleitenden Dokumente können entsprechend Ihrer Region abweichen. Subwoofer Satellit rechts Unterlagen Netzstromversorgung Audiokabel Satellit links... -
Seite 5: Funktionsmerkmale
Funktionsmerkmale Gleichstromanschluss (DC) Anschluss Satellit links Lautstärke höher Lautstärke geringer Einschalttaste Anschluss Satellit rechts Anschluss AUX-Eingang... -
Seite 6: Einrichten Der Lautsprecher
Einrichten der Lautsprecher Ein- und Ausschalten der Lautsprecher Schließen Sie den linken und rechten Satelliten jeweils am linken und rechten Subwoofer-Anschluss an. Schließen Sie ein Ende der Stromversorgung am Subwoofer-Anschluss und das andere Ende an einer funktionierenden, unterputzmontierten Netzsteckdose an. Schließen Sie das Audiokabel am Subwoofer-Anschluss an. - Seite 7 Daraufhin die Ein-/Austaste drücken und wieder loslassen. Die LED auf der Ein-/Austaste leuchtet auf, um so den eingeschalteten Zustand des Geräts anzuzeigen. Bei Einschalten der Lautsprecher ist ein Akustiksignal hörbar. Zum Ausschalten des Lautsprecher, drücken Sie die Ein-/Austaste. Die LED auf der Ein-/Austaste erlischt langsam, um so den ausgeschalteten Zustand des Geräts anzuzeigen.
-
Seite 8: Anschließen Der Lautsprecher
Anschließen der Lautsprecher Zum Anschließen Ihres Audiogeräts (Tablet, Smartphone) an Ihrem Dell- Lautsprecher den Audioeingang oder den Kopfhöreranschluss verwenden. Anschluss für Audioeingang Die Audiowiedergabe ist unter Verwendung des Audiokabels aus dem Lieferumfang Ihres Audiogeräts möglich. Schließen Sie das Audioeingangskabel am Anschluss für AUX-Eingang des Lautsprechers an. -
Seite 9: Kopfhöreranschluss
Kopfhöreranschluss Schließen Sie den Kopfhörer am Kopfhöreranschluss des Lautsprechers an. Musikwiedergabe starten und die Lautstärke entsprechend wunschgemäß anpassen. -
Seite 10: Lautstärke Einstellen
Lautstärke einstellen Drücken Sie die Taste + zum Erhöhen der Lautstärke. Bei Erreichen der Maximallautstärke der Lautsprecher ist ein unaufdringlicher Doppelton hörbar. Drücken Sie zum Senken der Lautstärke die Taste - . Bei Erreichen der Mindestlautstärke der Lautsprecher ist ein unaufdringlicher Einzelton hörbar. -
Seite 11: Problembehandlung
Problembehandlung Probleme Mögliche Ursachen Mögliche Problemlösungen Lautsprecher Die LED der Ein- Prüfen, dass die Netzstromversorgung an der funktionieren nicht /Austaste ist Netzsteckdose angeschlossen ist. ordnungsgemäß erloschen Durch Drücken der Ein-/Austaste prüfen, ob Ihr Computer eingeschaltet ist. Die Ein-/Austaste drücken, daraufhin ertönt ein Warnton und die LED auf der Ein-/Austaste leuchtet weissfarben auf, um so den eingeschalteten Zustand des... - Seite 12 Prüfen, ob die Audioquelle eingeschaltet ist. Prüfen, dass die eingestellte Lautstärke der Audioquelle nicht 0% beträgt. Eine bekanntermaßen funktionierende Audioquelle bzw. einen bekanntermaßen funktionierenden Lautsprecher ausprobieren. Klangverzerrung Die Soundkarte des Sämtliche Hindernisse zwischen Lautsprecher und Anwender Computers wird als entfernen. Audioquelle Prüfen, dass der Audiostecker für verwendet.
- Seite 13 Nicht abgeglichener Der Ton kommt nur Sämtliche Hindernisse zwischen Lautsprecher und Anwender Tonausgang von einer Seite des entfernen. Lautsprechers Überprüfen, dass der Stecker des Audio-Signaleingangs vollständig in die Steckbuchse an Lautsprecher oder Audioquelle eingesteckt ist. Sämtliche Audio-Abgleichregler (L-R) in Windows auf mittlere Stufe stellen.
- Seite 14 Sicherstellen, dass die Kabel nicht störend am Lautsprecher anliegen. AUX-Eingang hat Kein Ton mit der Überprüfen, dass das Kabel für AUX-Eingang richtig im Anschluss keinen Ton Signaleingangsfunktio AUX-Eingang des Lautsprechers n AUX-Eingang und ebenfalls richtig im Ausgangsanschluss AUX-Ausgang des Audiogeräts eingesteckt ist. Ein bekanntermaßen funktionierendes AUX-Eingangs- Kabel ausprobieren.
- Seite 15 Lautsprecherstecker Von externer Vergewissern Sie sich, dass eine Musikdatei auf der Plattform oder ist angeschlossen, Audioquelle erfolgt auf der externen Audioquelle aber kein Ton keine wiedergegeben wird. hörbar Musikwiedergabe und Überprüfen, dass die Audioquelle die Lautstärke und das Lautsprecherlautstärke beträgt 0% nicht auf 0% eingestellt sind.
-
Seite 16: Spezifikationen
Spezifikationen Allgemein Modell AE415 DIN-Kabel Anschlusstyp Audiokabel Elektrisch Betriebsspannung 20 V Betriebsstrom 1,5 A Audioeingang Audioeingang Analoger Audio AUX-Eingang (3,5 mm Klinke) Ausgangsleistung 2 x 5W + 20W@ ≤10% THD Maße und Gewichte Subwoofer: Durchmesser 180 mm (7,09 in) Gewicht... -
Seite 17: Rechtliche Information
Dell-Produkte haben eine 1-jährige eingeschränkte Hardware-Garantie. Bei gleichzeitigem Kauf eines Dell-Systems folgt die Garantie der Systemgarantie. Für US-Kunden: Dieses Gerät und Ihre Nutzung dieses Produkts unterliegen der Dell- Endbenutzervereinbarung, die Sie unter Dell.com/terms finden. Dieses Dokument enthält eine bindende Schiedsgerichtsklausel.
