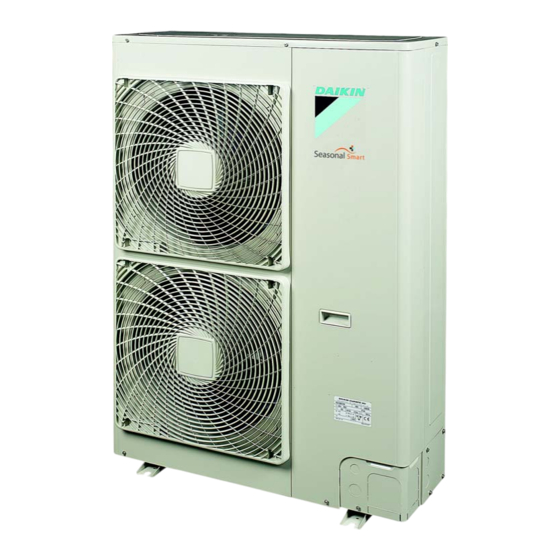

  • Seite 1 Klimatisierung Technische Daten RZQG-L(8)Y1...

  • Seite 3: Inhaltsverzeichnis

    • Außengerät • RZQG-L(8)Y1 INHALT RZQG-L(8)Y1 Merkmale ............4 Technische Daten .
  • Seite 4 • Außengerät • RZQG-L(8)Y1 Betriebsbereich ........... . 45 •...
  • Seite 5 • Außengerät • RZQG-L(8)Y1 INHALT RZQG-L(8)Y1 • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 6: Merkmale

    Kältemitteltemperatur: Saisonale Spitzeneffizienz fast über das gesamte Jahr und schnelle Reaktion an den heißesten Tagen. • Daikin Außengeräte haben ein gefälliges Design und sind robust und können auf dem Dach oder auf der Terrasse oder einfach an eine •...

  • Seite 7: Technische Daten

    • Außengerät • RZQG-L(8)Y1 Technische Daten 2-1 Leistung und Leistungsaufnahme FAQ71C9/RZQG71L8Y1 FAQ100C9/RZQG100L8Y1 FAQ100C9/RZQG71L8Y1 Kühlleistung Nom. Heizleistung Nom. 10,8 Leistungsaufnahme Kühlung Nom. 2,00 2,63 Heizen Nom. 2,03 3,00 Saisonale Effizienz Kühlung Energieeffizienzklasse (gemäß EN14825) Pdesign 6,80 9,50 6,80 SEER 6,43 6,11 6,51 Jährlicher Energieverbrauch...

  • Seite 8: Leistung Und Leistungsaufnahme

    • Außengerät • RZQG-L(8)Y1 Technische Daten Hinweise (1) Nominale Effizienz: Kühlen bei 35 °C/27 °C Nennlast, Heizen bei 7 °C/20 °C Nennlast (2) EER/COP gemäß Eurovent 2012, nur zur Verwendung außerhalb der EU FCQG100F/ FCQG125F/ FCQG140F/ FCQG140F/ FCQG71F/ RZQG100L8Y RZQG125L8Y FCQG140F/ FCQG100F/ RZQG100L8Y...

  • Seite 9: Leistung Und Leistungsaufnahme

    • Außengerät • RZQG-L(8)Y1 Technische Daten FCQHG100F/ FCQHG125F/ FCQHG140F/ FCQHG140F/ FCQHG71F/ RZQG100L8Y RZQG125L8Y FCQHG140F/ FCQHG100F/ RZQG100L8Y RZQG125L8Y 2-4 Leistung und Leistungsaufnahme RZQG71L8Y1 RZQG140LY1 RZQG71L8Y1 Saisonale Effizienz Kühlung Energieeffizienzklasse (gemäß EN14825) Pdesign 6,80 6,80 9,50 12,00 SEER 6,91 6,61 7,00 6,61 Jährlicher Energieverbrauch Heizen...

  • Seite 10: Leistung Und Leistungsaufnahme

    • Außengerät • RZQG-L(8)Y1 Technische Daten FHQ100CB/ FHQ125CB/ FHQ140CB/ FHQ140CB/ FHQ71CB/ RZQG100L8Y RZQG125L8Y FHQ140CB/ FHQ100CB/ RZQG100L8Y RZQG125L8Y 2-6 Leistung und Leistungsaufnahme RZQG71L8Y1 RZQG140LY1 RZQG71L8Y1 Kühlleistung Nom. 12,0 13,4 Heizleistung Nom. 10,8 13,5 15,5 Leistungsaufnahme Kühlung Nom. 1,78 2,49 3,58 4,05 Heizen Nom.

  • Seite 11: Leistung Und Leistungsaufnahme

    • Außengerät • RZQG-L(8)Y1 Technische Daten 2-7 Leistung und Leistungsaufnahme FUQ71C/RZQG71L8Y1 FUQ100C/RZQG100L8Y1 FUQ125C/RZQG125L8Y1 FUQ100C/RZQG71L8Y1 Nominale Effizienz 4,05 3,86 3,39 4,08 3,95 3,42 Jährlicher Energieverbrauch 840 (0,000) 1.230 1.770 Richtlinie zur Kühlen Energiekennzeichn Heizen Hinweise Jährlicher Energieverbrauch gemäß der Energieetikett-Richtlinie 2002/31/EC SEER und SCOP gemäß...
  • Seite 12 • Außengerät • RZQG-L(8)Y1 Technische Daten 2-9 Technische Daten RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Abmessungen Gerät Höhe 1.430 Breite Tiefe Kompaktgerät Höhe 1.170 1.610 Breite 1.015 Tiefe Gewicht Gerät Kompaktgerät Wärmetauscher Lamelle Type WF Lamelle Schutzbehandlung Korrosionsschutz-Behandlung (PE) Verdichter Anzahl Vollhermetischer Schwingverdichter Startmethode Invertergeregelt Ventilator...

  • Seite 13: Elektrische Daten

    • Außengerät • RZQG-L(8)Y1 Technische Daten 2-9 Technische Daten RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Rohrleitungsanschlüs Flüssigkeit Anzahl Bördelverbindung 9,52 Anzahl Bördelverbindung 15,9 Ableitung Anzahl Durchbruch Leitungslänge Max. AG – IG M 5 (1) AG – IG M System Äquival Unbefül Zusätzliche Kältemittelfüllmenge kg/m Siehe Installationsanleitung Niveauunterschied...

  • Seite 14: Elektrische Daten

    • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 15 • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik RZQG71-100L8Y1 Verdichter Stromversorgun Spannungsb Innen Außen TOCA ereich FCQG71EVEB RZQG71L8Y1B 11,5 0,094 0,048 FCQHG71FVEB RZQG71L8Y1B 11,6 0,094 0,091 FCQG35FVEB ×2 RZQG71L8Y1B 11,8 0,094 0.044×2 0.3×2 FCQG71FVEB RZQG71L8Y1B 11,5 0,094 0,054 FFQ35C2VEB ×2...
  • Seite 16 • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik RZQG71 100L8Y1 COMP Beschränkungen für Gerätekombination Stromversorgung MCA MFA RHz RLA kW kW FLA Außen Innen Hinweise Die RLA basiert auf den folgenden Bedingungen. Innentemperatur 27°C DB / 19°C WB Außentemperatur 35°C DB Wählen Sie den Aderquerschnitt entsprechend MCA.
  • Seite 17 • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik RZQG100 140L(8)Y1 COMP Beschränkungen für Gerätekombination Stromversorgung MCA MFA RHz RLA kW kW FLA Außen Innen Hinweise Die RLA basiert auf den folgenden Bedingungen. Innentemperatur 27°C DB / 19°C WB Außentemperatur 35°C DB Wählen Sie den Aderquerschnitt entsprechend MCA.
  • Seite 18 • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik RZQG125-140L(8)Y1 Verdichter Spannungsb Innen Außen Stromversorgung TOCA ereich )&4*(9(% 5=4*/<%      )&4+*)9(% 5=4*/<%      )&4*)9(% î 5=4*/<%     î î )&4*)9(%...
  • Seite 19 • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 20 • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik RZQG71-100L8Y1 Infrastrukturkühlung Verdichter Innen Außen Stromversorgung Spannungsbereich TOCA FCQHG100FVEB RZQG71L8Y1B 12,6 0,094 0,221 FCQG35FVEB RZQG71L8Y1B 12,1 0,094 0,044 x3 0,3 x3 FCQG50FVEB RZQG71L8Y1B 11,8 0,094 0,039 x2 0,3 x2 FCQG100FVEB RZQG71L8Y1B 11,9...
  • Seite 21 • Außengerät • RZQG-L(8)Y1 Elektrische Daten 3 - 1 Daten Elektrik RZQG125-140L(8)Y1 Infrastrukturkühlung Verdichter Innen Außen Stromversorgung Spannungsbereich TOCA FCQHG71FVEB RZQG125L8Y1B 17,8 14,2 0.094+0.094 0.4+0.4 0,091 x2 0,5 x2 FCQHG140FVEB RZQG125L8Y1B 18,3 14,2 0.094+0.094 0.4+0.4 0,244 FCQG35FVEB RZQG125L8Y1B 18,0 14,2 0.094+0.094 0.4+0.4 0,044 x4...

  • Seite 22: Zubehör

    • Außengerät • RZQG-L(8)Y1 Zubehör 4 - 1 Zubehör • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 23: Kombinationstabelle

    • Außengerät • RZQG-L(8)Y1 Kombinationstabelle 5 - 1 Tabelle der Kombinationen RZQG125-140L(8)Y1 Wandmon Deckenmontiert - Schmaler Verdecktes Luftkanal SkyAir Hohe Kassette Dünne Kassette 2x2 Kassette Luftkanal (mittlerer ESP) Von der Decke abgehängt tiertes Standgerät 4-Weg-Strom Luftkanal Standgerät (hoher ESP) Modell Modell RZQG71L9V1B RZQG71L8Y1B...
  • Seite 24 • Außengerät • RZQG-L(8)Y1 Kombinationstabelle 5 - 1 Tabelle der Kombinationen 0|JOLFKH .RPELQDWLRQHQ W 3DDU =ZLOOLQJV        'UHLIDFK 'RSSHO]ZLOOLQJV   0D[LPDOH /HLVWXQJ GHU $X‰HQJHUlWH :DQGPRQ /XIWNDQ 'HFNHQPRQWLHUW 6FKPDOHU 6N\ $LU +RKH .DVVHWWH 'QQH .DVVHWWH [ .DVVHWWH...

  • Seite 25: Leistungstabellen

    • Außengerät • RZQG-L(8)Y1 Leistungstabellen 6 - 1 Kühlleistungstabellen ZY' > s ZY' > z > W Z <   d D < ^, ^ W/ > W/ > < Z, Z > < > < & &  & >...
  • Seite 26 • Außengerät • RZQG-L(8)Y1 Leistungstabellen 6 - 1 Kühlleistungstabellen ZY' > s ZY' > z > W Z <   ^, W/ t  d D < ^, ^ W/ > W/ > < < > Z, Z > <...

  • Seite 27: Kühl-/Heizleistungstabellen

    • Außengerät • RZQG-L(8)Y1 Leistungstabellen 6 - 2 Kühl-/Heizleistungstabellen RZQG71L9V1 RZQG71L8Y1 < &Z > &  t  &  d<    &< d D < ^, ^ W/ > W/ > < < < < <     <...
  • Seite 28 • Außengerät • RZQG-L(8)Y1 Leistungstabellen 6 - 2 Kühl-/Heizleistungstabellen RZQG125L9V1 RZQG125L8Y1 < &Z > &  t  &  d<    &< d D < ^, ^ W/ > W/ > < < < < <  t   <...
  • Seite 29 • Außengerät • RZQG-L(8)Y1 Leistungstabellen 6 - 2 Kühl-/Heizleistungstabellen RZQG125L9V1 RZQG125L8Y1 Kühlen Heizen Symbole AFR: Luftdurchsatz [m³/min] BF: Bypassfaktor EWB: Eingangs Feuchttemperatur (°C TK) EDB: Eingangs Trockentemperatur (°C FK) TC: Maximale Kühl /Heizleistung [kW] SHC: Sensible Wärmeleistung [kW] CPI: Leistungsaufnahmekoeffizient PI: Leistungsaufnahme [kW] Kompressor + Innen und Außenventilatormotoren Kapazitätsbereich...

  • Seite 30: Leistungs-Korrekturfaktor

    • Außengerät • RZQG-L(8)Y1 Leistungstabellen 6 - 3 Leistungs-Korrekturfaktor • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 31: Abmessungszeichnungen

    • Außengerät • RZQG-L(8)Y1 Abmessungszeichnungen 7 - 1 Abmessungszeichnungen • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 32: Masseschwerpunkt

    • Außengerät • RZQG-L(8)Y1 Masseschwerpunkt 8 - 1 Massenschwerpunkt • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 33: Kältemittelkreislauf

    • Außengerät • RZQG-L(8)Y1 Kältemittelkreislauf 9 - 1 Kältemittelkreisläufe • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 34: Kältemittelkreislauf Twin-Anwendung

    • Außengerät • RZQG-L(8)Y1 Kältemittelkreislauf 9 - 2 Kältemittelkreislauf Twin-Anwendung • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 35: Kältemittelkreislauf Triple-Anwendung

    • Außengerät • RZQG-L(8)Y1 Kältemittelkreislauf 9 - 3 Kältemittelkreislauf Triple-Anwendung • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 36: Kältemittelkreislauf Double-Twin-Anwendung

    • Außengerät • RZQG-L(8)Y1 Kältemittelkreislauf 9 - 4 Kältemittelkreislauf Double-Twin-Anwendung • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 37: Elektroschaltplan

    • Außengerät • RZQG-L(8)Y1 Elektroschaltplan 10 - 1 Elektroschaltpläne – Drei Phasen • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 38: Schalldaten

    • Außengerät • RZQG-L(8)Y1 Schalldaten 11 - 1 Schallleistungsspektrum • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 39 • Außengerät • RZQG-L(8)Y1 Schalldaten 11 - 1 Schallleistungsspektrum • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 40: Schalldruckspektren - Kühlen

    • Außengerät • RZQG-L(8)Y1 Schalldaten 11 - 2 Schalldruckspektren - Kühlen • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 41 • Außengerät • RZQG-L(8)Y1 Schalldaten 11 - 2 Schalldruckspektren - Kühlen • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 42: Schalldruckspektren - Heizen

    • Außengerät • RZQG-L(8)Y1 Schalldaten 11 - 3 Schalldruckspektren - Heizen • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 43 • Außengerät • RZQG-L(8)Y1 Schalldaten 11 - 3 Schalldruckspektren - Heizen • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 44: Schalldruckspektrum - Flüsterbetrieb

    • Außengerät • RZQG-L(8)Y1 Schalldaten 11 - 4 Schalldruckspektrum - Flüsterbetrieb • Split - Sky Air • RZQG-L(8)Y1...

  • Seite 45: Installation

    • Außengerät • RZQG-L(8)Y1 Installation 12 - 1 Installationsverfahren • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 46 • Außengerät • RZQG-L(8)Y1 Installation 12 - 1 Installationsverfahren • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 47 • Außengerät • RZQG-L(8)Y1 Betriebsbereich 13 - 1 Betriebsbereich • Split - Sky Air • RZQG-L(8)Y1...
  • Seite 49 Daikin Europe N.V. Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgium - www.daikin.eu - BE 0412 120 336 - RPR Oostende Daikin Europe N.V. nimmt am EUROVENT-Zertifizie- rungsprogramm für Kaltwassersätze (LP), Lüftungsgerä- te (AHU), Ventilator-Konvektoren (FC) und Systeme mit variabler Kältemittel-Durchflussmenge (VRF) teil.
