Inhaltszusammenfassung für Pioneer VSX-834

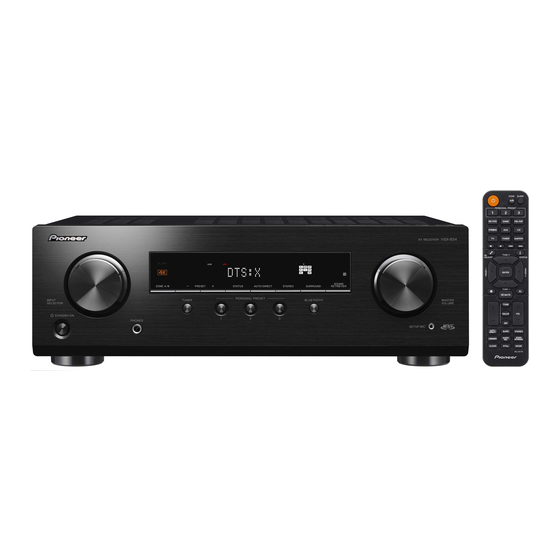

- Seite 1 Bedienungsanleitung ≫ Inhalt VSX-834 ≫ Verbindungen AV RECEIVER ≫ - Anschließen der Lautsprecher ≫ Wiedergabe ≫ Einrichtung ≫ Fehlerbehebung ≫ Anhang ≫ Ergänzende Informationen Bedienfeld≫ Rückseite≫ Fernbedienung≫...
-
Seite 2: Inhaltsverzeichnis
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lieferumfang Anschließen einer AV-Komponente in einem separaten Raum (ZONE B-Verbindung) Zusätzliche Funktion (Firmware-Aktualisierung) Anschließen eines Vorverstärkers (ZONE B) Aktualisierungsinformation der Firmware Anschließen von Antennen Bedienung neu hinzugefügter Funktionen Anschließen des Netzkabels Verfahren zur Firmware-Aktualisierung Wiedergabe Teilenamen Bedienfeld... - Seite 3 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anhang Lautsprecherkonfigurationen und auswählbare Wiedergabemodi Über HDMI Wiedergabemodus-Effekte Allgemeine Spezifikationen Eingabeformate und auswählbare Wiedergabemodi Einrichtung Setup-Menü Menü-Liste Menübedienung 1. Input/Output Assign 2. Speaker 3. MCACC 4. Audio Adjust 5. Source 6. Hardware 7.
-
Seite 4: Lieferumfang
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lieferumfang 1. Hauptgerät (1) 2. Fernbedienung (RC-971R) (1), Batterien (AAA/R03) (2) 3. Messmikrofon zur Lautsprechereinrichtung (1) • Wird beim Initial Setup verwendet. 4. FM-Zimmerantenne (1) 5. AM-Rahmenantenne (1) • Kurzanleitung (1) * Bei diesem Dokument handelt es sich um eine Online-Bedienungsanleitung. Die Bedienungsanleitung wird nicht als Zubehör mitgeliefert. -
Seite 5: Zusätzliche Funktion (Firmware-Aktualisierung)
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Zusätzliche Funktion (Firmware-Aktualisierung) Dieses Gerät ist mit einer Funktion zur Aktualisierung der Firmware über USB-Port ausgestattet, wenn nach dem Kauf ein Firmware Update angekündigt wird. Dadurch können verschiedene Funktionen hinzugefügt und Bedienungen verbessert werden. Abhängig vom Herstellungszeitpunkt des Produkts kann die Firmware auf die aktualisierte Firmware umgestellt werden. -
Seite 6: Verfahren Zur Firmware-Aktualisierung
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verfahren zur Firmware-Aktualisierung Die Aktualisierung dauert etwa 30 Minuten. Vorhandene Einstellungen werden hergestellt. * Unser Unternehmen übernimmt keinerlei Haftung für Datenverluste, Schäden an nach der Aktualisierung bewahrt. Daten oder fehlerhafte Speichervorgänge, die durch die Verwendung des USB- Haftungsausschluss: Das Programm und die begleitende Onlinedokumentation Speichergeräts mit diesem Gerät entstehen. - Seite 7 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 6. Wählen Sie "7. Miscellaneous" - "Firmware Update" - "Update via USB" mit Wenn eine Fehlermeldung angezeigt wird den Cursortasten aus und drücken Sie ENTER. Falls ein Fehler auftritt, wird "Error! -" auf dem Display des Geräts angezeigt.
-
Seite 8: Teilenamen
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Teilenamen Bedienfeld ❏ Einzelheiten siehe ( Bedienfeld≫ Rückseite≫ Fernbedienung≫... - Seite 9 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 1. INPUT SELECTOR-Regler: Hier kann der wiederzugebende Eingang gewechselt werden. 2. 4K-Anzeige: Leuchtet auf, wenn 4K-Hochskalierung oder 4K-Durchleitung ausgeführt wird. 3. FL OFF-Anzeige: Leuchtet auf, wenn das Display durch wiederholtes Drücken der Taste DIMMER an der remote controller ausgeschaltet wird. 4.
-
Seite 10: Display
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Display 1. Leuchtet unter den folgenden Bedingungen. 7. Zeigt verschiedene Informationen zu den Eingangssignalen an. : Verbunden über BLUETOOTH. 8. Leuchtet bei der Lautstärkeregelung. HDMI: HDMI-Signale werden eingegeben, und der HDMI-Eingang ist 9. -
Seite 11: Rückseite
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Rückseite ❏ Einzelheiten siehe ( p12) Bedienfeld≫ Rückseite≫ Fernbedienung≫... - Seite 12 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 1. HDMI OUT-Buchsen: Es können Video- und Audiosignale über ein HDMI- Kabel übertragen werden, das an einen Fernseher angeschlossen ist. 2. HDMI IN-Buchsen: Hier können Video- und Audiosignale über ein HDMI-Kabel übertragen werden, das an eine AV-Komponente angeschlossen ist. 3.
-
Seite 13: Fernbedienung
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Fernbedienung STANDBY/ON-Taste 2. PERSONAL PRESET 1/2/3-Tasten: Registriert die aktuellen Einstellungsbedingungen wie Eingangsselektor, Wiedergabemodus usw. oder Aufrufen der registrierten Einstellungen. ( p49) 3. Eingangsselektor-Tasten: Wechselt den Eingang, der wiedergegeben werden ... - Seite 14 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ -Taste: Schaltet den Ton vorübergehend aus. Drücken Sie die Taste erneut, um die Stummschaltung aufzuheben. 18. Lautstärketasten 19. AUDIO SEL-Taste: Wenn ein Gerät an zwei oder mehr Audioeingangsklemmen für einen Eingangsselektor angeschlossen ist, können Sie auswählen, welches Audioeingangssignal wiedergegeben werden soll.
-
Seite 15: Verbindungen
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verbindungen Anschließen der Lautsprecher Anschließen des Fernsehers Anschließen von Wiedergabegeräten Anschließen einer AV-Komponente in einem separaten Raum (ZONE B-Verbindung) Anschließen von Antennen Anschließen des Netzkabels Bedienfeld≫ Rückseite≫ Fernbedienung≫... -
Seite 16: Anschließen Der Lautsprecher
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen der Lautsprecher Sie können das Layout der zu installierenden Lautsprecher unter verschiedenen Mustern auswählen, wenn Sie dieses Gerät verwenden. Verwenden Sie das folgende Flussdiagramm, um die Lautsprecherkonfiguration auszuwählen, die zu Ihren Lautsprechern und Ihrer Nutzungsumgebung passt. Sie können Anschlussmethode und Standardeinstellungen prüfen. -
Seite 17: Lautsprecherinstallation
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherinstallation „ 5.1-Kanalsystem Dies ist ein grundlegendes 5.1-Kanalsystem. Über die Frontlautsprecher wird Front-Stereoklang ausgegeben, und ein Center-Lautsprecher gibt den Ton aus der Bildmitte wie Dialoge und Gesang aus. Die Surround-Lautsprecher erzeugen das hintere Klangfeld. Der aktive Subwoofer gibt Bassklänge wieder und erzeugt das volle Klangfeld. -
Seite 18: Lautsprecherkonfigurationen Und Auswählbare Wiedergabemodi ( P57)
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 7.1-Kanalsystem Dies ist ein 7.1-Kanalsystem, das aus dem grundlegenden 5.1-Kanalsystem p17) und zusätzlichen Surround-Back-Lautsprechern besteht. Über die Frontlautsprecher wird Front-Stereoklang ausgegeben, und ein Center- Lautsprecher gibt den Ton aus der Bildmitte wie Dialoge und Gesang aus. Die Surround-Lautsprecher erzeugen das hintere Klangfeld. - Seite 19 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1.2-Kanalsystem Ein 5.1.2-Kanalsystem ist eine Lautsprecherkonfiguration, die aus dem grundlegenden 5.1-Kanalsystem ( p17) und zusätzlichen Höhenlautsprechern besteht. Wählen Sie die Höhenlautsprecher, die zu Ihren Lautsprechern und Ihrer Nutzungsumgebung passen, unter den folgenden drei Typen aus. ❏...
- Seite 20 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Front-Höhenlautsprecher/ Dies ist ein 5.1-Kanal-Basissystem ( p17) bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround-Lautsprechern Rückhöhenlautsprecher Installationsbeispiel und einem aktiven Subwoofer, sowie zusätzlichen kombinierten Front- Höhenlautsprechern oder Rückhöhenlautsprechern. Durch die Installation der Höhenlautsprecher wird das Klangfeldgefühl im oberen Bereich bereichert. Front- bzw.
- Seite 21 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Deckenlautsprecher Installationsbeispiel Dies ist ein 5.1-Kanal-Basissystem ( p17) bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround-Lautsprechern und einem aktiven Subwoofer, sowie zusätzlichen kombinierten oberen Frontlautsprechern, oberen Mittellautsprechern oder oberen Rücklautsprechern. Durch die Installation der Höhenlautsprecher wird das Klangfeldgefühl im oberen Bereich bereichert.
- Seite 22 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Dolby-aktivierte Lautsprecher (Dolby- Dies ist ein 5.1-Kanal-Basissystem ( p17) bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround-Lautsprechern und Lautsprecher) Installationsbeispiel einem aktiven Subwoofer, sowie zusätzlichen Dolby-aktivierten Lautsprechern (Front) oder Dolby-aktivierten Lautsprechern (Surround) in Kombination. Dolby- aktivierte Lautsprecher sind spezielle Lautsprecher, deren Klangausgabe in Richtung Decke erfolgt, sodass der Klang als Overhead-Klang wahrgenommen wird, indem er von der Decke reflektiert wird.
-
Seite 23: Einstellungen Für Lautsprecheranschlüsse Und "Speaker Setup
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellungen für Lautsprecheranschlüsse und "Speaker Setup" Verbindungen „ (Hinweis) Lautsprecherimpedanz Schließen Sie Lautsprecher mit einer Impedanz von 4 Ω bis 16 Ω. an. Falls es unter den anzuschließenden Lautsprechern solche mit einer Impedanz von 4 Ω oder mehr und weniger als 6 Ω... - Seite 24 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Schließen Sie den Subwoofer an a Subwoofer-Kabel Hier kann ein aktiver Subwoofer mit einem Subwoofer-Kabel an dieses Gerät angeschlossen werden. Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT-Buchse das gleiche Signal ausgegeben.
- Seite 25 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1-Kanalsystem "Speaker Setup"-Einstellungen „ beim Initial Setup ( p90) Speaker Setup Speaker Channels 5.1 ch Subwoofer Height Speaker - - - Zone B Speaker Zone B Output Level Fixed Speaker Impedance 6 ohms or above Select how many speakers you have.
- Seite 26 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1-Kanalsystem + ZONE B SPEAKER MAIN ROOM (ZONE A) "Speaker Setup"-Einstellungen „ beim Initial Setup ( p90) Speaker Setup Speaker Channels 5.1 ch Subwoofer Height Speaker - - - Zone B Speaker Zone B Output Level Variable Speaker Impedance...
-
Seite 27: Kanalsystem (Bi-Amping Der Lautsprecher)
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1-Kanalsystem (Bi-Amping der Lautsprecher) "Speaker Setup"-Einstellungen „ beim Initial Setup ( p90) Speaker Setup Speaker Channels 5.1 ch Subwoofer Height Speaker - - - Zone B Speaker Zone B Output Level Fixed Speaker Impedance 6 ohms or above... - Seite 28 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 7.1-Kanalsystem "Speaker Setup"-Einstellungen „ beim Initial Setup ( p90) Speaker Setup Speaker Channels 7.1 ch Subwoofer Height Speaker - - - Zone B Speaker Zone B Output Level Fixed Speaker Impedance 6 ohms or above Select how many speakers you have.
- Seite 29 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5.1.2-Kanalsystem "Speaker Setup"-Einstellungen „ beim Initial Setup ( p90) Speaker Setup Speaker Channels 5.1.2 ch Subwoofer Height Speaker Front High Zone B Speaker Zone B Output Level Fixed Speaker Impedance 6 ohms or above Select how many speakers you have.
-
Seite 30: Lautsprecherkombinationen
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherkombinationen • Es können bis zu zwei aktive Subwoofer in beliebiger Kombination angeschlossen werden. SURROUND ZONE B Lautsprecherkanäle FRONT CENTER SURROUND HEIGHT Bi-AMP BACK (ZONE SPEAKER) 2.1-Kanal (*1) (*1) 3.1-Kanal (*1) (*1) 4.1-Kanal (*1) (*1) -
Seite 31: Anschließen Des Fernsehers
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen des Fernsehers Schließen Sie dieses Gerät zwischen einem Fernseher und einer AV-Komponente an. Wenn Sie dieses Gerät an den Fernseher anschließen, können Sie die Video- und Audiosignale der AV-Komponente an den Fernseher ausgeben oder den Ton des Fernsehers auf diesem Gerät wiedergeben. Die Verbindung mit dem Fernseher hängt davon ab, ob der Fernseher die ARC-Funktion (Audio Return Channel) unterstützt oder nicht. -
Seite 32: An Arc-Fernseher
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ An ARC-Fernseher Wenn der Fernsehgerät die ARC-Funktion (Audio Return Channel) (*) unterstützt, verwenden Sie nur das HDMI-Kabel, um die Verbindung mit dem Fernseher herzustellen. Verwenden Sie die ARC-kompatible HDMI IN-Buchse am Fernseher für den Anschluss. -
Seite 33: An Nicht-Arc-Fernseher
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ An Nicht-ARC-Fernseher Wenn ein Fernseher die ARC-Funktion (Audio Return Channel) (*) nicht unterstützt, schließen Sie ein HDMI-Kabel und digitales optisches Kabel an. Wenn der Fernseher keine DIGITAL OPTICAL OUT-Buchse hat, können Sie ein analoges Audiokabel zur Verbindung mit der AUDIO IN TV-Buchse verwenden. -
Seite 34: Anschließen Von Wiedergabegeräten
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen von Wiedergabegeräten Anschließen einer AV-Komponente mit HDMI-Buchse Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen wird, die dem CEC-Standard (Consumer Electronics Control) entspricht, können Funktionen wie die HDMI CEC-Funktion (*), die mit Eingangsselektoren usw.verknüpft ist, sowie die HDMI Standby Through- Funktion verwendet werden, mit der Video und Audio von AV-Komponenten auch dann zum Fernseher ausgegeben werden können, wenn dieses Gerät sich im Standby-... -
Seite 35: Anschließen Einer Audiokomponente
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen einer Audiokomponente Dies ist eine Beispielverbindung mit einer Audiokomponente. Schließen Sie einen CD-Player mithilfe eines digitalen Koaxialkabel oder eines analogen Audiokabels a Analoges Audiokabel, b Digitales Koaxialkabel Bedienfeld≫ Rückseite≫ Fernbedienung≫... -
Seite 36: Anschließen Einer Av-Komponente In Einem Separaten Raum (Zone B-Verbindung)
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen einer AV-Komponente in einem separaten Raum (ZONE B-Verbindung) Anschließen eines Vorverstärkers (ZONE B) Während Wiedergabe im Hauptraum (ZONE A) stattfindet, können Sie 2-Kanal- Audio der gleichen Quelle im separaten Raum (ZONE B) zur gleichen Zeit genießen. -
Seite 37: Anschließen Von Antennen
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen von Antennen Schließen Sie die Antenne an dieses Gerät an und richten Sie die Antenne in die beste Position zum Hören aus, während Sie Radiosignale empfangen. Befestigen Sie die FM-Zimmerantenne mit Druckstiften oder Klebeband an der Wand. (Modelle für (Modelle für Nord- Europa, Australien... -
Seite 38: Anschließen Des Netzkabels
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Anschließen des Netzkabels Schließen Sie das Netzkabel an, nachdem alle Verbindungen hergestellt sind. a Netzkabel Bedienfeld≫ Rückseite≫ Fernbedienung≫... -
Seite 39: Wiedergabe
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe Wiedergabe von AV-Komponenten BLUETOOTH -Wiedergabe ® Wiedergabe von AM/FM-Radio ZONE B-Wiedergabe Praktische Funktionen Wiedergabemodus Bedienfeld≫ Rückseite≫ Fernbedienung≫... -
Seite 40: Wiedergabe Von Av-Komponenten
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe von AV-Komponenten Sie können Audiosignale von AV-Komponenten, wie beispielsweise Blu-ray-Disc-Player, über dieses Gerät wiedergeben. Grundlegende Bedienung Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. 1. Schalten Sie den Eingang des Fernsehers auf denjenigen um, an dem das TV’s REMOTE Gerät angeschlossen ist. -
Seite 41: Bluetooth ® -Wiedergabe
Sie dann aus der angezeigten Liste dieses Gerät aus. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein. • Dieses Gerät wird als "Pioneer VSX-834 XXXXXX" angezeigt. • Zum Anschließen eines weiteren BLUETOOTH-fähigen Geräts halten Sie die BLUETOOTH-Taste gedrückt, bis "Now Pairing..." angezeigt wird, und führen dann Schritt 2 aus. -
Seite 42: Wiedergabe Von Am/Fm-Radio
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabe von AM/FM-Radio Sie können mit dem in diesem Gerät integrierten Tuner AM- und FM-Radiosender empfangen. Einstellung eines Radiosenders Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. Automatische Sendersuche 1. -
Seite 43: Bei Schlechtem Fm-Senderempfang
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Bei schlechtem FM-Senderempfang: Führen Sie das Verfahren unter "Manuelle Sendersuche" ( p43) aus. Beachten Sie, dass bei der manuellen Sendersuche der Empfang von FM-Übertragungen unabhängig von dessen Empfindlichkeit in Mono statt in Stereo erfolgt. Manuelle Sendersuche Beachten Sie, dass bei der manuellen Sendersuche der Empfang von FM- Übertragungen unabhängig von dessen Empfindlichkeit in Mono statt in Stereo... -
Seite 44: Voreinstellen Eines Radiosenders
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Voreinstellen eines Radiosenders Registrierungsverfahren Sie können bis zu 40 Ihrer bevorzugten AM/FM-Radiosender voreinstellen. Wenn Sie den zu registrierenden AM/FM-Radiosender eingestellt haben, führen Sie die folgenden Schritte aus. 1. Drücken Sie +Fav, sodass die voreingestellte Nummer auf dem Display blinkt. 2. -
Seite 45: Auswahl Eines Voreingestellten Radiosenders
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Auswahl eines voreingestellten Radiosenders 1. Drücken Sie TUNER. 2. Drücken Sie die Cursortasten zur Wahl einer voreingestellten Nummer. Löschen eines voreingestellten Radiosenders 1. Drücken Sie TUNER. 2. Drücken Sie die Cursortasten zur Wahl der zu löschenden voreingestellten Nummer. -
Seite 46: Verwenden Von Rds (Modelle Für Europa, Australien Und Asien)
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Verwenden von RDS (Modelle für Europa, Australien und Asien) RDS steht für "Radio Data System", ein Verfahren zur Übertragung von Daten 3. Wenn ein Radiosender gefunden wurde, blinkt der Name des Senders auf in FM-Radiosignalen. -
Seite 47: Zone B-Wiedergabe
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ZONE B-Wiedergabe Während Wiedergabe im Hauptraum (ZONE A) stattfindet, können Sie Audio der gleichen Quelle im separaten Raum (ZONE B) zur gleichen Zeit genießen. Wiedergabe 1. Drücken Sie ZONE A/B zum Wählen eines Audio-Ausgabeziels. •... - Seite 48 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 3. Wenn das Gerät mit dem Vorverstärker in dem separaten Raum verbunden ist, regeln Sie die Lautstärke am Vorverstärker. Wenn das Gerät mit dem Leistungsverstärker oder ZONE-Lautsprecher in dem separaten Raum verbunden ist, regeln Sie die Lautstärke an der Fernbedienung. •...
-
Seite 49: Praktische Funktionen
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Praktische Funktionen Verwendung von PERSONAL PRESET Registrierung Sie können die Einstellungen ( p50) registrieren, wie den aktuellen Eingangsselektor und den Wiedergabemodus mit den drei PERSONAL PRESET- Tasten, und rufen Sie eine registrierte Einstellung in einem einzelnen Vorgang auf. -
Seite 50: Einstellungen, Die Registriert Werden Können
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellungen, die registriert werden können Die folgenden Einstellungen können mit PERSONAL PRESET registriert werden. – Eingangsselektor (AM/FM-Radiosender können ebenfalls registriert werden.) – Wiedergabemodus – Lautstärkepegel (Obergrenze "-32 dB") – Ausgabeziel (Zone) – Sound Retriever Funktionen "On" und "Off" –... -
Seite 51: Einstellen Des Klangs
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellen des Klangs Einstellen von TREBLE/BASS Hier können Sie die Klangqualität der Lautsprecher anpassen. 1. Drücken Sie TONE wiederholt zum Wählen von Treble oder Bass, und passen Sie den Inhalt an. Treble: Verstärkt oder verändert die Höhenbreite der Lautsprecher. Bass: Verstärkt oder verändert die Bassbreite der Lautsprecher. - Seite 52 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 2. Drücken Sie + oder - zum Anpassen des Pegels zwischen "-15.0 dB" und "+12.0 dB". • Wenn Sie das Gerät in den Standby-Modus versetzen, werden die vorgenommenen Einstellungen auf die vorherigen Status zurückgesetzt. Bedienfeld≫...
-
Seite 53: Sleep Timer
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Sleep Timer Sie können dem Gerät erlauben, automatisch nach Ablauf der angegebenen Zeit in den Standby-Modus zu schalten. Drücken Sie die SLEEP-Taste an der Fernbedienung, um die Zeit unter "30 min", "60 min" und "90 min" zu wählen. "Off": Das Gerät schaltet nicht automatisch in den Standby-Modus. -
Seite 54: Wiedergabemodus
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabemodus Sie können den Wiedergabemodus während der Wiedergabe wechseln, indem Sie mehrfach "AUTO/DIRECT", "SURR" oder "STEREO" drücken. Wählen eines Wiedergabemodus • Die Tasten AUTO/DIRECT, SURR, und STEREO speichern den zuletzt gewählten Wiedergabemodus. Wenn Inhalte wiedergegeben werden, die nicht mit dem zuletzt gewählten Wiedergabemodus übereinstimmen, wird automatisch der Standard-Wiedergabemodus für den Inhalt ausgewählt. - Seite 55 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ AUTO/DIRECT-Taste „ SURR-Taste Drücken Sie mehrfach, und die für das Eingangssignal geeigneten Drücken Sie mehrfach, um das Audioformat der Eingangssignale und einen von Wiedergabemodi werden zwischen "Auto Surround", "Direct" und "Pure zahlreichen Wiedergabemodi auszuwählen.
-
Seite 56: Überprüfen Des Eingangsformats Und Des Wiedergabemodus
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Überprüfen des Eingangsformats und des Wiedergabemodus Durch wiederholtes Drücken der -Taste an der Fernbedienung oder STATUS- Taste am Hauptgerät, wird die Anzeige auf dem Hauptgerät in der folgenden Reihenfolge umgeschaltet. • Bei Verwendung einer BLUETOOTH-Verbindung drücken Sie die STATUS- Taste am Hauptgerät. -
Seite 57: Lautsprecherkonfigurationen Und Auswählbare Wiedergabemodi
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherkonfigurationen und auswählbare Wiedergabemodi Siehe folgende Tabelle für die auswählbaren Wiedergabemodi für jede Lautsprecherkonfiguration. Lautsprecherkonfiguration Wiedergabemodus 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch DD (Dolby Audio - DD) - Seite 58 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Lautsprecherkonfiguration Wiedergabemodus 2.1 ch 3.1 ch 4.1 ch 5.1 ch 6.1 ch 7.1 ch 2.1.2 ch 3.1.2 ch 4.1.2 ch 5.1.2 ch (*3) (*3) (*3) ES Discrete (DTS-ES Discrete) ES Matrix (DTS-ES Matrix) DTS 96/24 (*3) (*3)
-
Seite 59: Wiedergabemodus-Effekte
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Wiedergabemodus-Effekte Updates der Wiedergabemodi Im Unterschied zu Surroundsystemen arbeitet Dolby Atmos nicht mit Kanälen, sondern erlaubt mehr Klarheit durch präzises Platzieren von Klangobjekten, die Wiedergabemodi wie Atmos 2.0 und DSur 2.0 werden hinzugefügt, wenn unabhängig in einem 3D-Raum beweglich sind. - Seite 60 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal – DSur 3.0/3.1: Wenn Frontlautsprecher und Center-Lautsprecher installiert sind für den Bassbereich (Klangelemente für den Subwoofer). – DSur 4.0/4.1: Wenn Frontlautsprecher und Surround-Lautsprecher installiert sind •...
- Seite 61 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ • Dieses Gerät unterstützt den DSD-Signaleingang von der HDMI-Eingangsklemme. • Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und Je nach angeschlossenem Player kann jedoch ein besserer Klang erzielt werden, wählen den Bitstream-Audioausgang des Players aus. wenn die Ausgabe über den PCM-Ausgang des Players erfolgt.
- Seite 62 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ für den Anschluss von Frontlautsprechern. Sie können Ihre bevorzugten Filme Klub oder auf einem Rockkonzert. oder TV-Programme mit einem intensiven Klangerlebnis genießen. „ Ext.Mono (Extended Mono) • Dieser Modus kann nicht ausgewählt werden, wenn ein Dolby-Signal eingegeben wird oder Höhenlautsprecher angeschlossen sind.
-
Seite 63: Eingabeformate Und Auswählbare Wiedergabemodi
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingabeformate und auswählbare Wiedergabemodi „ Auswählbare Sie können unter einer Vielzahl von Eingangsformat Wiedergabemodus Wiedergabemodi je nach Audioformat des Wiedergabemodi Stereo Eingangssignals auswählen. Musikdateien (außer Mono • Der Stereo-Modus kann bei allen Audioformaten DSD/Dolby TrueHD) Eingangsformat Wiedergabemodus... -
Seite 64: Lautsprecherkonfigurationen Und Auswählbare Wiedergabemodi ( P57)
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus Multich PCM Stereo Stereo Stereo *1 *2 *1 *2 DSur DSur DSur DTS Neural:X DTS Neural:X Classical DTS Virtual:X DTS Virtual:X Unplugged *2 *3 *3 *4 Classical Classical Ent.Show... - Seite 65 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus DTS 96/24 Stereo Stereo Stereo DTS 96/24 *1 *2 *3 *1 *2 *1 *2 DSur DTS Neural:X DTS Neural:X Classical DTS Virtual:X DTS Virtual:X *4 *5 *4 *5 Unplugged Classical...
- Seite 66 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus DTS Express DTS-HD HR DTS-HD MSTR Stereo Stereo Stereo DTS Express DTS-HD HR DTS-HD MSTR *1 *2 *1 *2 *1 *2 DTS Neural:X DTS Neural:X DTS Neural:X DTS Virtual:X DTS Virtual:X DTS Virtual:X...
- Seite 67 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus DTS-ES Stereo DTS:X Stereo DTS:X ES Matrix DTS Virtual:X *1 *2 ES Discrete Classical DTS Neural:X Unplugged DTS Virtual:X Ent.Show *3 *4 Classical Drama Unplugged Ext.Stereo Ent.Show Ext.Mono Drama F.S.Surround Ext.Stereo...
-
Seite 68: Setup-Menü
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Setup-Menü Menü-Liste Sie können erweiterte Einstellungen konfigurieren, um das Benutzererlebnis mit diesem Gerät noch zu verbessern. Einzelheiten zur Bedienung siehe "Menübedienung" p70). 1. Input/Output 1. TV Out / OSD Nehmen Sie Einstellungen im Zusammenhang mit dem Ausgang zum Fernseher und den Assign Bildschirmanzeigen (OSD) vor. - Seite 69 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 4. Audio Adjust 1. Dual Mono / Mono Ändern Sie die Einstellungen der; Multiplex-Audio-Wiedergabe. 2. Dolby Ändern Sie die Einstellung, wenn Dolby-Signale eingegeben werden. 3. DTS Ändern Sie die Einstellung, wenn DTS-Signale eingegeben werden. 4.
-
Seite 70: Menübedienung
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Menübedienung Nehmen Sie die Einstellungen mithilfe der Anleitung auf dem Fernsehbildschirm (OSD) vor. Drücken Sie auf der Fernbedienung, um das Setup-Menü anzuzeigen. Setup 1. Input/Output Assign 1. TV Out / OSD 2. Speaker 2. -
Seite 71: Input/Output Assign
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 1. Input/Output Assign „ 2. HDMI Input Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und HDMI „ 1. TV Out / OSD IN-Buchsen. Nehmen Sie Einstellungen im Zusammenhang mit dem Ausgang zum Fernseher Einstellpunkt Standardwert Einstelldetails... - Seite 72 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 3. Digital Audio Input „ 4. Analog Audio Input Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und DIGITAL Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und AUDIO IN COAXIAL/OPTICAL-Buchsen. Wenn Sie keine Buchse zuweisen, wählen Sie IN-Buchsen.
- Seite 73 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 5. Input Skip „ 6. PERSONAL PRESET Information Sie können nicht verwendete Eingänge bei der Auswahl mit dem INPUT Bestätigen Sie die registrierten Inhalte der Tasten 1 bis 3 von PERSONAL SELECTOR-Regler am Hauptgerät.
-
Seite 74: Speaker
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 2. Speaker Einstellpunkt Standardwert Einstelldetails Zone B Output Fixed Wählen Sie aus, ob die Lautstärke am „ 1. Configuration Level Vorverstärker im separaten Raum oder an diesem Gerät geregelt werden soll, wenn die Wiedergabe Wählen Sie die Einstellungen der Anschlussumgebung der Lautsprecher. - Seite 75 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. Crossover Einstellpunkt Standardwert Einstelldetails Surround Small Legen Sie die Eigenschaften des niederfrequenten Ändern Sie die Einstellungen der Crossover-Frequenzen. Bereichs für jeden Kanal fest, indem Sie zwischen "small" und "large" auswählen. Einstellpunkt Standardwert Einstelldetails...
- Seite 76 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails Double Bass Diese Auswahl ist nur möglich, wenn Subwoofer 10.0 ft/3.00 m Legen Sie den Abstand zwischen jedem "Configuration" - "Subwoofer" den Wert "Yes" und Lautsprecher und der Hörposition fest. "Front"...
-
Seite 77: Channel Level
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 4. Channel Level Einstellpunkt Standardwert Einstelldetails Surr Back Right 0.0 dB Wählen Sie einen Wert zwischen "-12.0 dB" Stellen Sie den Lautstärkepegel jedes Lautsprechers ein. und "+12.0 dB" (in Schritten von 0,5 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Einstellpunkt Standardwert... -
Seite 78: Mcacc
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 3. MCACC „ 5. Dolby Enabled Speaker Ändern Sie die Einstellungen der Dolby-aktivierten Lautsprecher. „ 1. Full Auto MCACC Einstellpunkt Standardwert Einstelldetails Platzieren Sie das mitgelieferte Mikrofon zur Lautsprechereinstellung in Dolby Enabled 6.0 ft/1.80 m Legen Sie den Abstand der Dolby-aktivierten Hörposition und messen Sie die von den Lautsprechern ausgegebenen... -
Seite 79: Mcacc Data Check
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 4. Audio Adjust 2. Platzieren Sie das mitgelieferte Mikrofon zur Lautsprechereinstellung in Hörposition und schließen Sie es an die SETUP MIC-Buchse am Hauptgerät an. „ 1. Dual Mono / Mono Ändern Sie die Einstellungen der; Multiplex-Audio-Wiedergabe. Einstellpunkt Standardwert Einstelldetails... - Seite 80 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. Dolby „ 3. DTS Ändern Sie die Einstellung, wenn Dolby-Signale eingegeben werden. Ändern Sie die Einstellung, wenn DTS-Signale eingegeben werden. Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails Loudness Aktivieren Sie bei der Wiedergabe von Dolby Dialog Control 0 dB Sie können die Lautstärke des Dialogteils des...
-
Seite 81: Source
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 5. Source „ 4. Volume Ändern Sie die Lautstärke-Einstellungen. „ 1. Input Volume Absorber Einstellpunkt Standardwert Einstelldetails Stellen Sie den Lautstärkepegel ein, wenn die Lautstärkepegel von mehreren an Mute Level -∞ dB Stellen Sie die von der Wiedergabelautstärke dieses Gerät angeschlossenen Geräten unterschiedlich sind. - Seite 82 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. Name Edit „ 3. Audio Select Geben Sie einen einfachen Namen für jeden Eingang ein. Der eingestellte Name Legen Sie Prioritäten bei der Eingangsauswahl fest, wenn mehrere Audioquellen erscheint auf dem Hauptgerät-Display. Wählen Sie den Eingangsselektor zur mit einem Eingangsselektor verbunden sind, wie etwa bei Verbindungen an den Eingabe der Einstellung.
-
Seite 83: Hardware
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 6. Hardware Einstellpunkt Standardwert Einstelldetails Fixed PCM Wählen Sie aus, ob Eingangssignale auf PCM „ 1. HDMI (außer für Mehrkanal-PCM) festgestellt werden sollen, wenn Sie "HDMI", "COAXIAL", oder Ändern Sie die Einstellungen für die HDMI-Funktionen. "OPTICAL"... - Seite 84 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Einstellpunkt Standardwert Einstelldetails Einstellpunkt Standardwert Einstelldetails HDMI Standby Wenn diese Einstellung nicht den Wert "Off" Audio TV Out Sie können Audiosignale über die Lautsprecher Through aufweist, können Sie Video- und Audiosignale des Fernsehers wiedergeben, wenn dieses Gerät eines über HDMI angeschlossenen Players auf eingeschaltet ist.
- Seite 85 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. Bluetooth Einstellpunkt Standardwert Einstelldetails Pairing Sie können die auf diesem Gerät gespeicherten Ändern Sie die Einstellungen für die Bluetooth-Funktion. Information Kopplungsinformationen initialisieren. Wenn bei Anzeige von "Clear" ENTER gedrückt Einstellpunkt Standardwert Einstelldetails wird, werden die Kopplungsinformationen...
-
Seite 86: Power Management
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ 7. Miscellaneous „ 3. Power Management Ändern Sie die Einstellungen für die Energiespar-Funktion. „ 1. Tuner Einstellpunkt Standardwert Einstelldetails Ändern Sie das Frequenzraster für den Tuner. Sleep Timer Sie können dem Gerät erlauben, automatisch nach Ablauf der angegebenen Zeit in den Standby- Einstellpunkt Standardwert... -
Seite 87: Av Adjust
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ AV Adjust Menübedienung Die häufig verwendeten Einstellungen, z. B. für den Ton, können Sie rasch ändern. Sie können die Einstellungen während einer Wiedergabe am Fernseher vornehmen. Drücken Sie auf der Fernbedienung, um das AV Adjust-Menü zu öffnen. - Seite 88 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Audio Center: Passen Sie den Lautsprecherpegel des Center-Lautsprechers während der Wiedergabe an. Sound Retriever: Hiermit können Sie die Qualität bei komprimierten Subwoofer: Passen Sie den Lautsprecherpegel des Subwoofers während der Audiodateien erhöhen. Die Klangwiedergabe von verlustbehafteten Wiedergabe an.
-
Seite 89: Initial Setup Mit Dem Automatischen Startup-Assistenten
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Initial Setup mit dem automatischen Startup-Assistenten Bedienungen Wenn Sie dieses Gerät nach dem Kauf erstmalig einschalten, wird auf dem Fernseher automatisch Initial Setup angezeigt. Folgen Sie den einfachen TV’s REMOTE Anweisungen auf dem Bildschirm und nehmen Sie die erforderlichen ersten Inputs Einstellungen vor. -
Seite 90: Speaker Setup
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ 2. Full Auto MCACC • Wenn Sie das Initial Setup abgebrochen haben, schalten Sie dieses Gerät auf Standby-Modus. Schalten Sie dann das Gerät erneut ein, um das Initial Setup Stellen Sie das mitgelieferte Messmikrofon zur Lautsprechereinrichtung in erneut auszuführen. - Seite 91 Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ drücken Sie ENTER. 3. Drücken Sie ENTER. Dann werden Testtöne von jedem Lautsprecher ausgegeben, und die angeschlossenen Lautsprecher und das Geräusch in der Umgebung werden automatisch gemessen. 4. Die Messergebnisse in Schritt 3 werden angezeigt. Wählen Sie "Next" und drücken Sie ENTER.
-
Seite 92: Fehlerbehebung
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Fehlerbehebung „ Wiedergabemodi „ Video Bevor Sie den Vorgang starten „ Gekoppelter Betrieb Probleme können möglicherweise durch einfaches Aus- und wieder Einschalten „ Tuner oder Abtrennen und erneutes Anschließen des Netzkabels gelöst werden, was einfacher ist als die Verbindung, die Einstellung und das Betriebsverfahren zu „... -
Seite 93: Erratische Gerätefunktionsweise
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Erratische Gerätefunktionsweise ❏ Starten Sie das Gerät neu Neustart des Gerätes könnte das Problem lösen. Schalten Sie dieses Gerät in den Standby-Modus und halten Sie die STANDBY/ON-Taste am Hauptgerät mindestens 5 Sekunden lang gedrückt, und starten Sie das Gerät dann neu. (Die Einstellungen des Geräts werden beibehalten.) Wenn das Problem nach dem Neustart weiter besteht, trennen Sie die Netzkabel oder das HDMI-Kabel dieses Geräts und der angeschlossenen Geräte ab und schließen sie dann wieder an. -
Seite 94: Fehlerbehebung
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Fehlerbehebung „ Stromversorgung ❏ Wenn das Gerät eingeschaltet wird, erscheint "AMP Diag Mode" auf dem Display des Hauptgeräts • Die Schutzschalter-Funktion wurde möglicherweise aktiviert. Wenn das Gerät plötzlich in den Standby-Modus wechselt und "AMP Diag Mode" auf dem Display des Hauptgeräts angezeigt wird, wenn das Gerät wieder eingeschaltet wird, wird mit dieser Funktion diagnostiziert, ob das Hauptgerät fehlerhaft arbeitet oder ein Anomalie in der Lautsprecherkabel-Verbindung vorliegt. -
Seite 95: Kein Ton Vom Fernseher
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Kein Ton vom Fernseher • Stellen Sie den Eingangsselektor an diesem Gerät auf die Position des Anschlusses ein, an den der Fernseher angeschlossen ist. • Wenn der Fernseher die ARC-Funktion nicht unterstützt, verwenden Sie zusätzlich zur Verbindung über ein HDMI-Kabel ein digitales optisches p33) Kabel oder ein analoges Audiokabel, um den Fernseher und dieses Gerät zu verbinden. -
Seite 96: X84; Wiedergabemodi
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ ❏ Der Anfang eines Audiosignals, das an ein HDMI IN angeschlossen ist, kann nicht gehört werden • Da es länger dauert, das Format eines HDMI-Signales zu identifizieren, als bei anderen digitalen Audiosignalen, startet die Audioausgabe möglicherweise nicht unmittelbar. -
Seite 97: X84; Video
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Video • Vergewissern Sie sich, dass die Verbindung zwischen der Ausgangsbuchse des angeschlossen Geräts und der Eingangsbuchse dieses Geräts korrekt ist. • Stellen Sie sicher, dass keines der Anschlusskabel geknickt, verdreht oder beschädigt ist. •... -
Seite 98: X84; Tuner
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Tuner ❏ Der Radioempfang ist schlecht oder weist Störgeräusche auf • Den Anschluss der Antenne erneut überprüfen. p37) • Entfernen Sie die Antenne weiter von Lautsprecherkabeln und Netzkabel weg. • Stellen Sie das Gerät nicht in der Nähe Ihres Fernsehers oder PCs auf. •... -
Seite 99: X84; Zone B-Funktion
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ ZONE B-Funktion ❏ Die ZONE B-Ausgabe des Audios von externen AV-Komponenten ist nicht möglich • Zur Ausgabe von Audio zu ZONE B stellen Sie das Audio-Ausgabeziel auf "ZONE A+B" oder "ZONE B". p47) „... -
Seite 100: Kompatible Funktionen
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Über HDMI Kompatible Funktionen den Fernseher wiedergeben, und auch die Audiosignale des Fernsehers über dieses Gerät wiedergeben. HDMI (High Definition Multimedia Interface) ist ein digitaler Schnittstellenstandard HDMI Standby Through: zum Anschließen von Fernsehern, Projektoren, Blu-ray-Disc/DVD-Playern, Auch wenn sich dieses Gerät im Standby-Modus befindet, können die Digital-Tunern und anderen Videokomponenten. -
Seite 101: Unterstützte Audioformate
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Unterstützte Audioformate Lineares 2-Kanal-PCM: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 Bit Lineares Mehrkanal-PCM: Maximal 7.1-Kanal; 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 Bit Bitstream: Dolby Atmos, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS:X,... -
Seite 102: Allgemeine Spezifikationen
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ Allgemeine Spezifikationen „ Verstärker-Teil Lautsprecherimpedanz 4 Ω - 16 Ω Ausgangsnennleistung (FTC) (Nordamerika) Kopfhörer-Nennleistung 8 Ohm Last, beide Kanäle angetrieben von 20 Hz bis 20.000 Hz; Nennleistung 80 mW + 80 mW (32 Ω, 1 kHz, 10% THD) 80 Watt pro Kanal RMS-Mindestleistung, maximale harmonische Unterstützte Impedanz von Kopfhörern Gesamtverzerrung von 0,08 % von 250 mW bis zur Ausgangsnennleistung. -
Seite 103: Allgemeine Daten
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ HDMI Unterstützte Codecs Eingang IN1 (BD/DVD), IN2 (GAME), IN3 (CBL/SAT), IN4 (STRM BOX) Übertragungsbereich (A2DP) Ausgang 20 Hz - 20 kHz (Samplingfrequenz 44,1 kHz) Maximale Übertragungsreichweite Unterstützt Sichtlinie ca. 15 m ( * ) Audio Return Channel, 3D, 4K 60 Hz, 6G, HDR10, BT.2020, HLG, Dolby * Die tatsächliche Reichweite variiert in Abhängigkeit von Faktoren wie Vision, Auto Delay, CEC... -
Seite 104: Audioausgänge
Inhalt Verbindungen Wiedergabe Einrichtung ≫ ≫ ≫ ≫ „ Audioausgänge Analog ZONE B PRE/LINE OUT 2 SUBWOOFER PRE OUT Lautsprecherausgänge FRONT L/R (Modelle für Nordamerika unterstützen Bananenstecker.), CENTER, SURROUND L/R, SURROUND BACK L/R oder ZONE B L/R Kopfhörer PHONES (vorne, ø6,3 mm, 1/4") „... - Seite 105 SN 29403616A_DE © 2019 Onkyo & Pioneer Corporation. All rights reserved. "Pioneer" and "MCACC logo" are trademarks of Pioneer Corporation, and are used under license. H1902-1...
