38
de | Anhänge

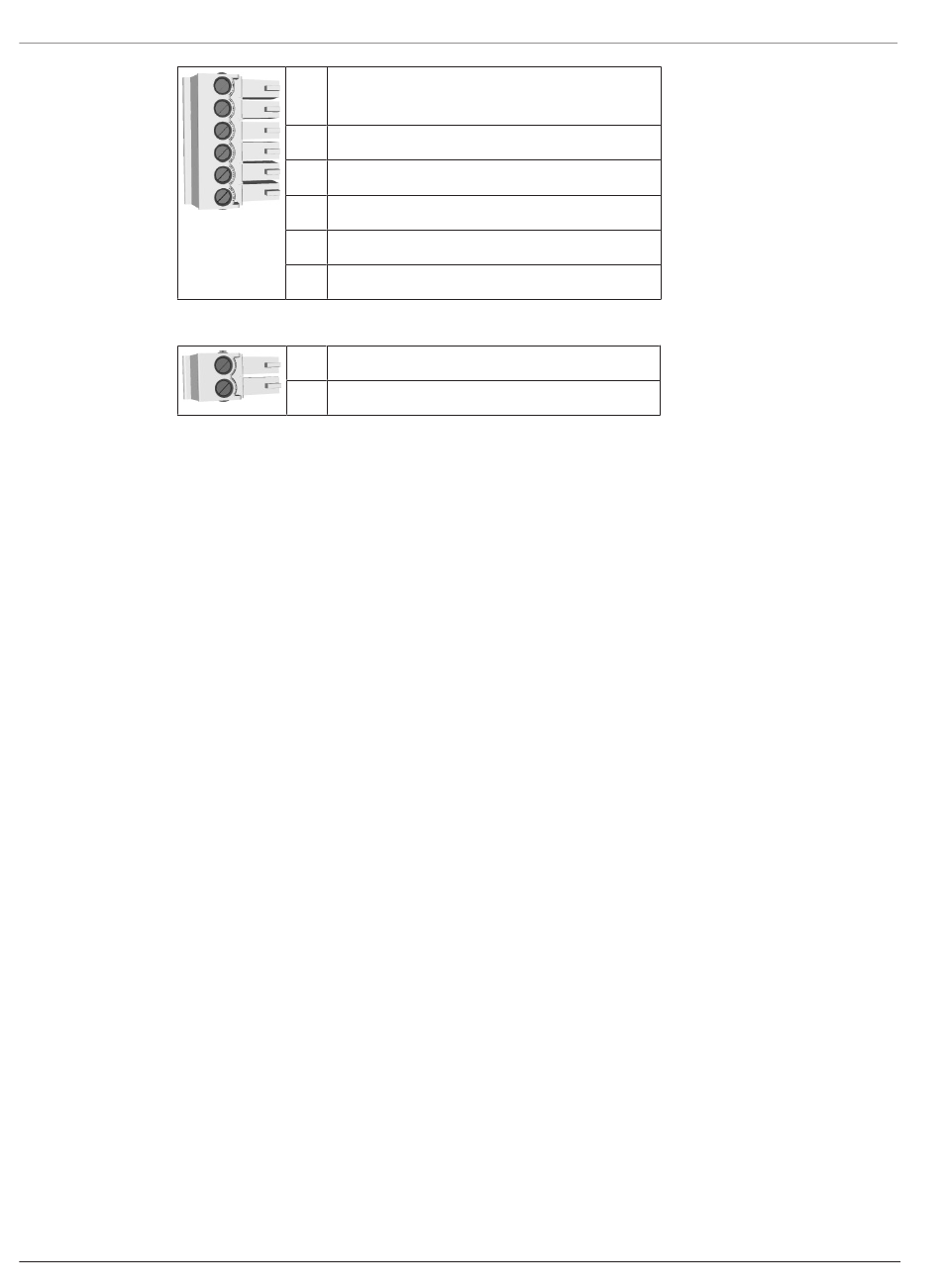

Tab. 7.7: Host-/Erweiterungsschnittstelle
Tab. 7.8: Externer Sabotagekontakt
2018-02 | AMC2-16IOE |
1
Stromversorgung für externe Geräte
(10 V–30 V)
2
Stromversorgung für externe Geräte (0 V)
3
Abschirmung
4
Datenleitung RxTx+
5
Datenleitung RxTx-
6
Erde (PAG)
1
Sabotagekontakt, Eingang
2
Sabotagekontakt, Ausgang
Installation Manual
AMC2 Extensions
Bosch Access Systems GmbH
