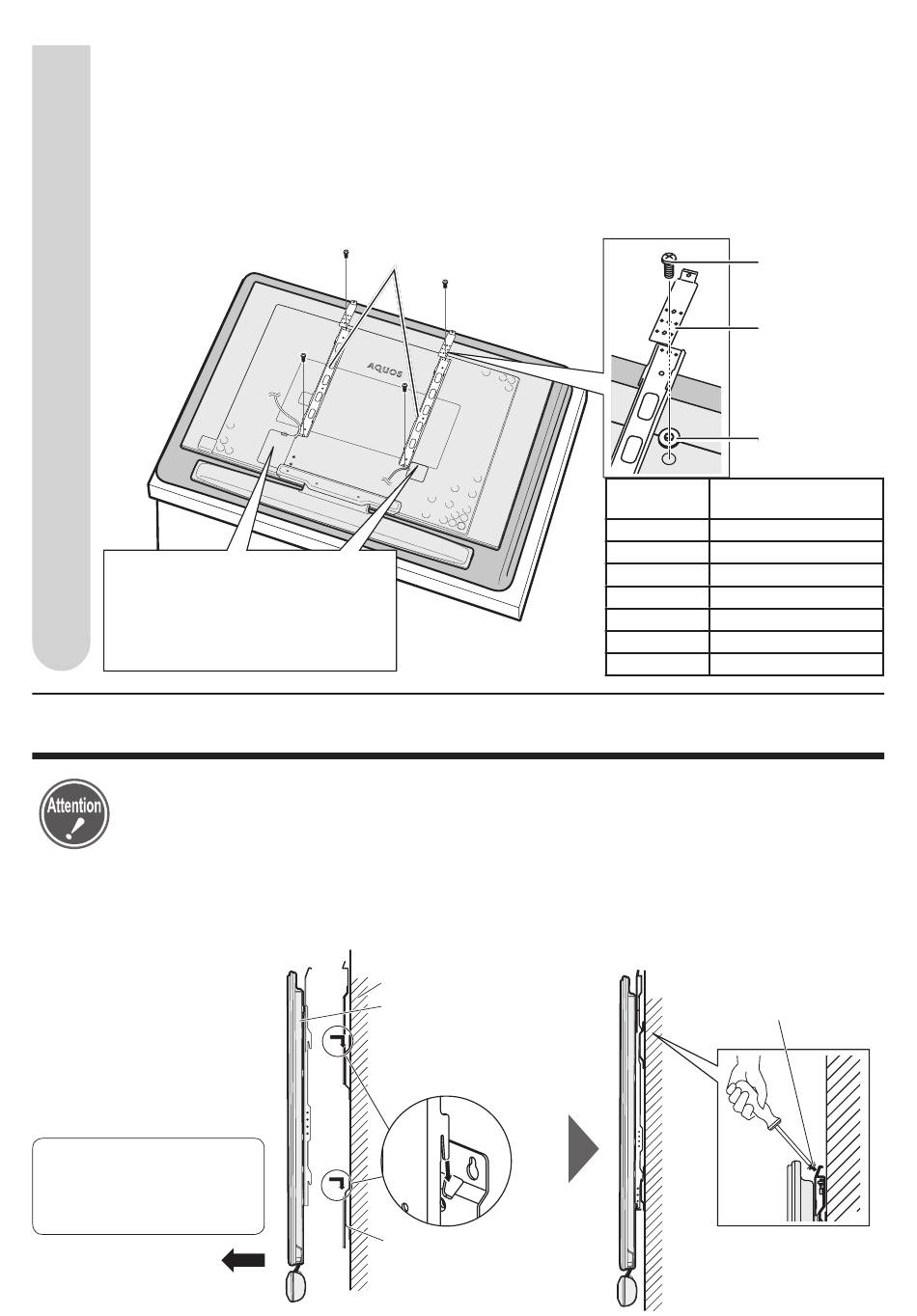

Mise en place des réglettes de fi xation et des supports de montage
(côté téléviseur) et branchement des câbles
À l'aide des 4 vis référencée B (M8, 14 mm), fi xez solidement les réglettes de fi xation et les
supports de montage (côté téléviseur) sur l'arrière du téléviseur LCD.
Procédez comme illustré ci-dessous, en respectant les sens de montage indiqués.
L'emplacement de fi xation des supports de montage (côté téléviseur) varie en fonction du
modèle de téléviseur LCD (voir tableau ci-dessous).
Branchez les câbles, mettez en place
le cache fourni avec le téléviseur
couleur LCD, fi xez le cache-borne de
l'arrière du téléviseur, et ensuite les
réglettes de fi xation du téléviseur.
Installation du téléviseur LCD sur le mur
• Deux personnes sont nécessaires pour placer le téléviseur LCD sur les supports de base.
• Veillez à placer correctement le téléviseur sur les supports. En cas de fi xation incorrecte,
le téléviseur pourrait tomber et causer des blessures.
Montage du téléviseur LCD sur le mur et fi xation des vis
Insérez les crochets des réglettes de fi xation du téléviseur dans les 4 trous triangulaires prévus à cet
effet sur le support de base A, puis fi xez le haut des supports à l'aide de 2 vis référencées A (M5, 6 mm).
Vérifi ez le bon arrimage
des crochets en tirant le
téléviseur LCD vers vous.
F-6
Réglettes de fi xation du téléviseur
Mur
Téléviseur couleur LCD
Supports de base
Vis (B)
(M8, 14 mm)
Supports de
montage
(côté téléviseur)
Rondelle (E)
Repère sur les supports de
Modèle
montage (côté téléviseur)
LC-65XS1
LC-65XS1U
LC-65XS1E
LC-65XS1RU
LC-65XS1X
LC-65XS1M
LCD-65XS1A
Vis (A)
M5. 6 mm x 2 vis
