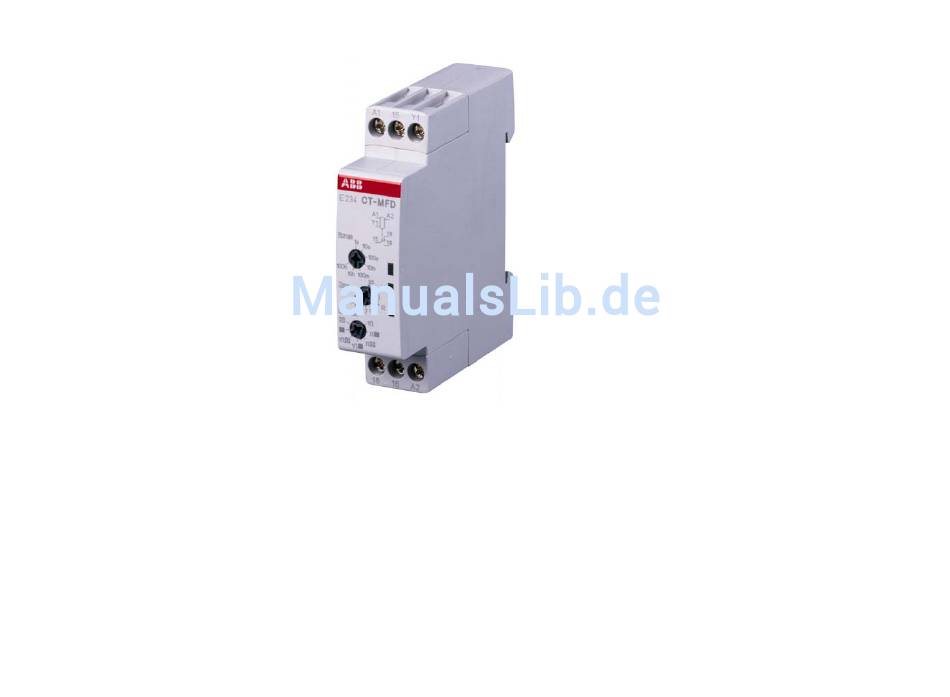

ABB Zeitrelais E 234CT Bedienungsanleitung
Auswahltabelle
Kontakt
Verlust-
Bestellangaben
leist. W
Kurzbezeichnung
Multifunktions-Zeitrelais mit den Funktionen AV, RV, EW, AW, BI, BP, IF
1W
2,5
E 234 CT-MFD
Zeitrelais anzugverzögert AV
1W
2,5
E 234 CT-ERD
Zeitrelais rückfallverzögert mit Hilfsspannung RV
1W
2,5
E 234 CT-AHD
Zeitrelais einschaltwischend EW
1W
2,5
E 234 CT-VWD
Zeitrelais Blinker impulsbeginnend BI
1W
2,5
E 234 CT-EBD
Zeitrelais taktgebend impuls-pausebeginnend TG (2 Zeiten getrennt einstellbar)
1W
2,5
E 234 CT-TGD
Erzeugnis-Nr.
1SVR 500 020 R 0000
1SVR 500 100 R 0000
1SVR 500 110 R 0000
1SVR 500 130 R 0000
1SVR 500 150 R 0000
1SVR 500 160 R 0000
EAN
Gew.
40 13614
kg
Verp.
St.
1
1
1
1
1
1

Werbung

loading

Verwandte Anleitungen für ABB E 234CT

Inhaltszusammenfassung für ABB E 234CT

  • Seite 1 ABB Zeitrelais E 234CT Bedienungsanleitung Auswahltabelle Kontakt Verlust- Bestellangaben Gew. Verp. leist. W Kurzbezeichnung Erzeugnis-Nr. 40 13614 Multifunktions-Zeitrelais mit den Funktionen AV, RV, EW, AW, BI, BP, IF E 234 CT-MFD 1SVR 500 020 R 0000 Zeitrelais anzugverzögert AV E 234 CT-ERD 1SVR 500 100 R 0000 Zeitrelais rückfallverzögert mit Hilfsspannung RV...

  • Seite 2: Technische Daten

    ABB Zeitrelais E 234CT Bedienungsanleitung Technische Daten Produktnorm IEC 61812-1 10.1996, EN 61812, DIN VDE 0435 Teil 2021 Eingangskreis Versorgungsspannung A1/A2 24...240V AC / 24...48V DC -15% / +10% Frequenz 50/60Hz / DC Einschaltdauer 100% Versorgungsspannungsanzeige LED grün, blinkend während des Zeitablaufs...
  • Seite 3 ABB Zeitrelais E 234CT Bedienungsanleitung Technische Daten Ansprechzeit max. 10ms Rückfallzeit max. 10ms Schaltstellungsanzeige LED rot Umgebungstemperatur -20°C bis +60°C Lagertemperatur -40°C bis +85°C Anschlußquerschnitt 2 x 1,5mm² feindrähtig mit Aderendhülse 2 x 2,5mm² ohne Aderendhülse Überspannungskategorie III nach EN 50178 / VDE 0160 / UL 508...
  • Seite 4 ABB Zeitrelais E 234CT Bedienungsanleitung Funktionen CT-MFD, CT-ERD Ansprechverzögerung AV Der Zeitablauf wird durch anlegen der Versorgungsspannung (supply) gestartet. Nach Ablauf der eingestellten Zeit wird das Ausgangsrelais (output) aktiviert. Wird die Versorgungsspannung unterbrochen, fällt das Ausgangsrelais in seine Ruhelage zurück und die Zeitstufe wird gelöscht. Wird die Versorgungsspannung vor Ablauf der eingestellten Zeit unterbrochen, wird das Ausgangsrelais nicht aktiviert.
  • Seite 5 ABB Zeitrelais E 234CT Bedienungsanleitung CT-MFD, CT-VWD Einschaltwischer EW Bei Anlegen der Versorgungsspannung an die Klemmen A1 und A2 (supply) zieht das Ausgangsrelais (output) unverzögert an und fällt nach Ablauf der eingestellten Wischzeit wieder in seine Ausgangslage zurück. Wird die Versorgungsspannung vor dem Ende des Ablaufs der eingestellten Wischzeit unterbrochen, fällt das Ausgangsrelais direkt...
  • Seite 6 ABB Zeitrelais E 234CT Bedienungsanleitung CT-TGD Taktgebend, impuls- pausebeginnend TG Bei Anlegen der Versorgungsspannung (supply) an die Klemmen A1 und A2 beginnt das Zeitrelais wahlweise mit dem Impuls- oder Pausezyklus zu arbeiten. Die Impuls- und die Pausenzeiten sind unabhängig voneinander einstellbar. Wird die Versorgungsspannung unterbrochen, so fällt das Ausgangsrelais in seine Ruhelage zurück.
  • Seite 7 ABB Zeitrelais E 234CT Bedienungsanleitung CT-MFD Ausschaltwischend mit Hilfsspannung AW Die Funktion benötigt eine dauernd anliegende Versorgungsspannung (supply) an den Klemmen A1-A2. Wird bei anliegender Versorgungsspannung der Steuerkontakt Y1 (control) geöffnet, so zieht das Ausgangsrelais (output) sofort an und der Zeitablauf wird gestartet.
  • Seite 8 ABB Zeitrelais E 234CT Bedienungsanleitung Frontansichten 7 wählbare Zeitbereiche von 0,05s – 100h Potentiometer mit Absolutskala zur Feineinstellung des gewünschten Zeitwertes (2 bedeutet z.B 20% des gewählten Zeitbereiches) Drehschalter zur Vorwahl der gewünschten Zeitfunktion Betriebszustandsanzeige mittels 2 LEDs U Versorgungsspannung = LED grün...
  • Seite 9 ABB Zeitrelais E 234CT Bedienungsanleitung Anschlußbeispiele E 234CT-MFD E 234CT-ERD E 234CT-TGD E 234CT-AHD E 234CT-VWD Achtung: Beim MFD werden die E 234CT-EBD rechts abgebilldeten Funktionen genauso ohne zus.Spng. angeschlossenn...
  • Seite 11 ABB Zeitrelais E 234CT Bedienungsanleitung Montage und Demontage von der Hutprofilschiene Maßbild (Maße in mm)
