Antenne
C1
115/230 VAC

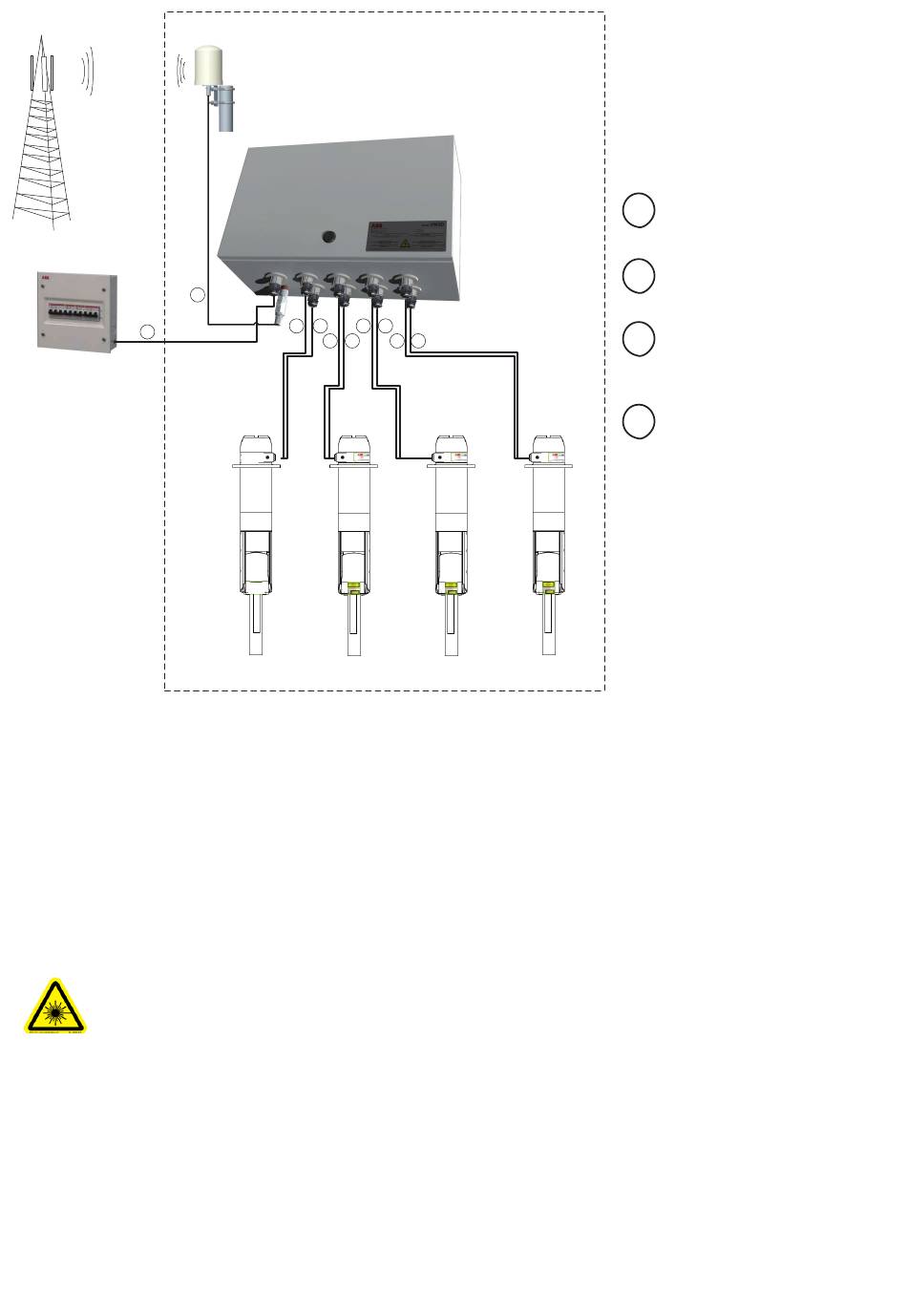

VM3D Systemtopologie
Lasersicherheit
Während des Standardbetriebs gilt:
Ein Laser der Klasse 1M (905 nm) ist unter
allen Betriebsbedingungen sicher, sofern der
Strahl nicht durch vergrößernde Optiken wie
Mikroskope oder Teleskope geführt wird.
Blicken Sie nicht mit optischen Instrumenten
(wie z.B. Ferngläsern oder Teleskopen) direkt
in den Laserstrahl.
VM3D-Steuerung
C4
C2
C3
C2
C2
C3
VM3D-Scanner
VM3D-Scanner
Nr. 1
Nr. 2 (optional)
C3
C2
C3
VM3D-Scanner
VM3D-Scanner
Nr. 3 (optional)
Nr. 4 (optional)
VM3D Laserscanner für Volumenmessung | CI/VM3D-DE Rev. B
Netzkabel: 115/230 V AC, 3-Leiter,
C1
Ø 2,08 mm2
Ethernet-Kabel, Kategorie 5, Litze,
C2
geschirmt, Ø 0,20 mm2, ≤ 100
Power cable, 115/230 VAC, 3 conductors, 14 AWG
C1
Netzkabel, 24 V DC, 3-Leiter,
Catagory 5e Ethernet Cable, stranded
C2
C3
shielded, 24 AWG, ≤ 100 m
geschirmt, Ø 1,31 mm2, ≤ 100 m
Power cable, 24 Vdc,
C3
3 conductors, shielded, 16 AWG, ≤ 100 m
C4
RF cable, LMR400, N-type connectors
HF-Kabel, LMR400, N-Stecker
C4
3
