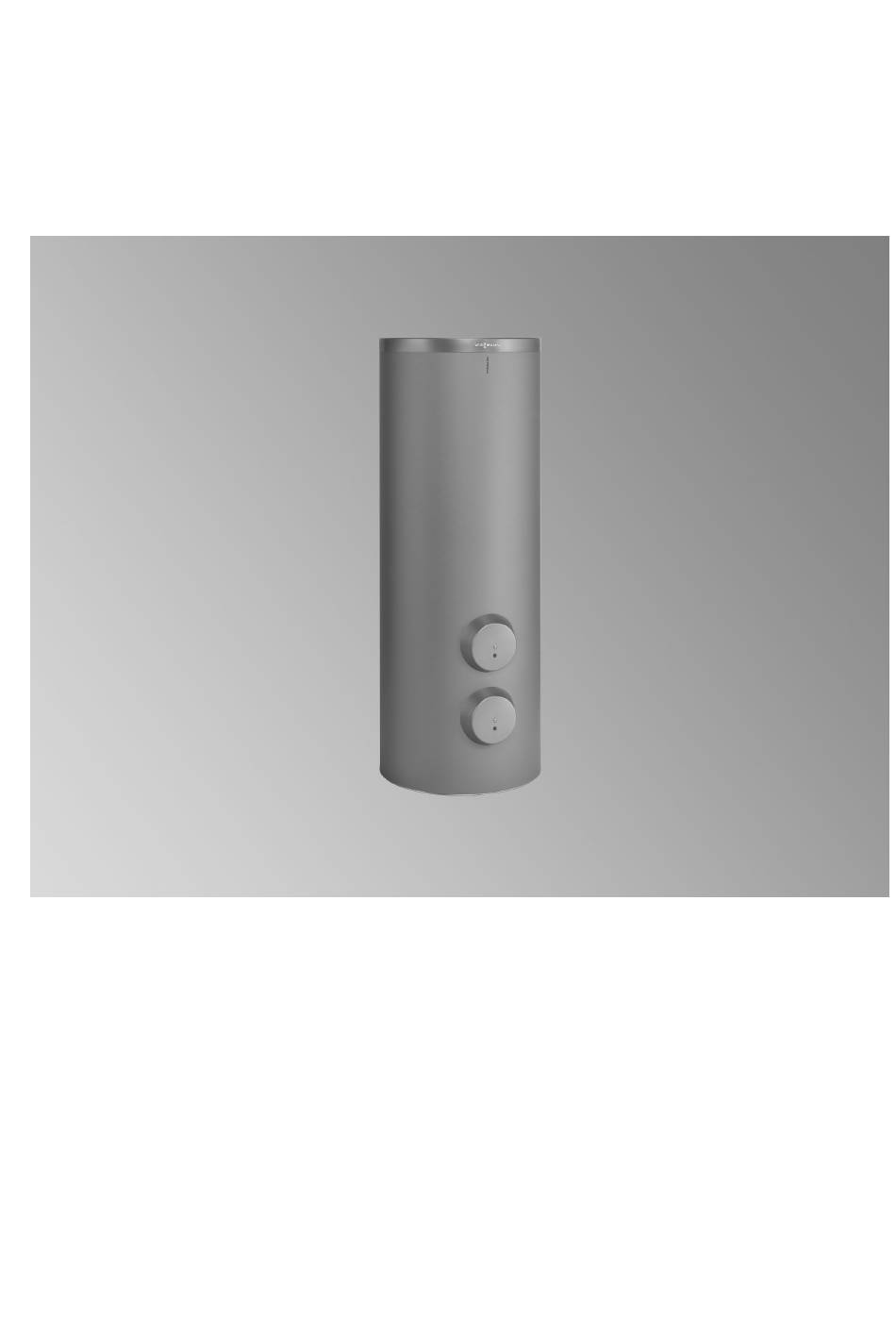

VIESMANN

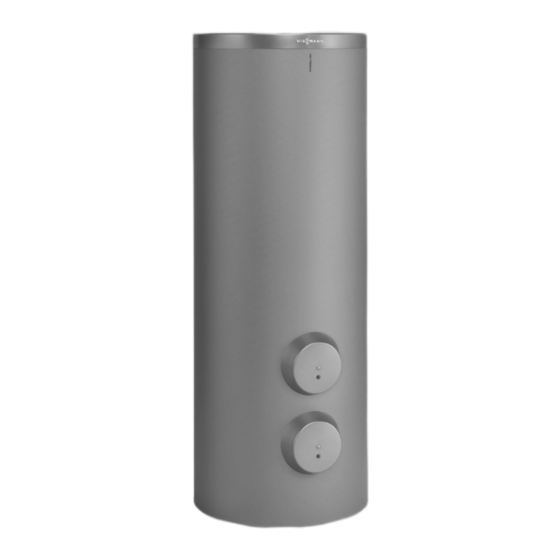

VITOCELL 100-B
Stehender Speicher-Wassererwärmer
mit 1 Elektro-Heizeinsatz-EHE und 1 Heizwendel,
300 Liter Inhalt
Datenblatt
Best.-Nr. und Preise: Siehe Preisliste
VITOCELL 100-V
Typ CVE
Stehender Speicher-Wassererwärmer aus Stahl mit Cera-
protect-Emaillierung
Mit Elektro-Heizeinsatz-EHE zur Beheizung mit überschüssi-
gem Strom und Heizwendel zur Nachheizung durch den
Heizkessel
5678 066
6/2016
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOCELL 100-B
Inhaltszusammenfassung für Viessmann VITOCELL 100-B
- Seite 1 VIESMANN VITOCELL 100-B Stehender Speicher-Wassererwärmer mit 1 Elektro-Heizeinsatz-EHE und 1 Heizwendel, 300 Liter Inhalt Datenblatt Best.-Nr. und Preise: Siehe Preisliste VITOCELL 100-V Typ CVE Stehender Speicher-Wassererwärmer aus Stahl mit Cera- protect-Emaillierung Mit Elektro-Heizeinsatz-EHE zur Beheizung mit überschüssi- gem Strom und Heizwendel zur Nachheizung durch den...
-
Seite 2: Produktinformation
Energie zur Verfügung steht. Über eine Verbindung zum Leistungsregelungsmodul wird die Information weitergegeben. Das Leistungsregelungsmodul leitet stufenlos überschüssigen Strom an den Elektro-Heizeinsatz-EHE im Vitocell 100-B, Typ CVE weiter. Falls kein überschüssiger Strom zur Verfügung steht, kann das Trinkwasser über die Heizwendel durch einen Heizkessel erwärmt werden. -
Seite 3: Systemdarstellung
Systemdarstellung Schema mit Leistungsregelung bei diskontinuiertlicher und variabler Eigenstromproduktion und Stromabnahme durch den Vitocell 100-B, Typ CVE (z. B. Photovoltaikanlage). = Lieferumfang A Energiezähler B Leistungsregelungsmodul C Speicher-Wassererwärmer Vitocell 100-B, Typ CVE D Anschlussklemme E Weitere Verbraucher im Haushalt, die selbsterzeugten Strom nutzen. -
Seite 4: Technische Angaben
Kaltwasser, Warmwasser Zirkulation Energieeffizienzklasse Hinweis zur Dauerleistung Heizwendel Bei der Planung mit der angegebenen bzw. ermittelten Dauerleis- tung die entsprechende Umwälzpumpe einplanen. Die angegebene Dauerleistung wird nur erreicht, wenn die Nenn-Wärmeleistung des Heizkessels ≥ der Dauerleistung ist. VIESMANN VITOCELL 100-B... - Seite 5 Richtwerte ■ T = 60 °C → 1,0 × N ■ T = 55 °C → 0,75 × N ■ T = 50 °C → 0,55 × N ■ T = 45 °C → 0,3 × N VIESMANN VITOCELL 100-B...
- Seite 6 Die aufgeführten Aufheizzeiten werden erreicht, wenn die max. Dau- erleistung des Speicher-Wassererwärmers bei der jeweiligen Heiz- wasser-Vorlauftemperatur und der Trinkwassererwärmung von 10 auf 60 °C zur Verfügung steht. Aufheizzeit (min) bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C VIESMANN VITOCELL 100-B...
- Seite 7 Technische Angaben (Fortsetzung) Durchflusswiderstände 1000 100,0 10,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 Trinkwasser-Volumenstrom in l/h Trinkwasserseitiger Durchflusswiderstand Heizwasser-Volumenstrom in Heizwasserseitiger Durchflusswiderstand VIESMANN VITOCELL 100-B...
-
Seite 8: Elektro-Heizeinsatz-Ehe
Elektro-Heizeinsatz-EHE Netzanschluss über Leistungsregelungsmodul A Leistungsregelungsmodul B Anschlussraum Elektro-Heizeinsatz C Anschlussleitung H05V2V2-F Anschluss- und Verdrahtungsschema GNYE A Netzanschluss 230 V/50 Hz E Heizelement (Widerstand) des Elektro-Heizeinsatzes B Stecker Anschluss N Anschluss L1 C Temperaturregler/Sicherheitstemperaturbegrenzer D Heizkontroll-Leuchte VIESMANN VITOCELL 100-B... - Seite 9 Elektro-Heizeinsatz-EHE (Fortsetzung) Farbkennzeichnung nach DIN IEC 60757 Schwarz Braun Blau GNYE Grün/Gelb VIESMANN VITOCELL 100-B...
-
Seite 10: Technische Daten
Technische Daten Stromversorgung 230 V, 50 Hz Sternschaltung für Spannungsmessung 400 V ± 20 % 3-phasig und Neutralleiter Messgenauigkeit Strom Genauigkeitsklasse 2 Zulässige Umgebungstemperatur – Betrieb 0 bis +40 °C – Lagerung und Transport –30 bis +70 °C VIESMANN VITOCELL 100-B... -
Seite 11: Leistungsregelungsmodul
■ Um eine ausreichende Belüftung des Geräts sicherzustellen: Min- destabstand einhalten. ■ Gerät senkrecht mit den Leitungseinführungen nach unten an der Wand montieren. ■ Für Anschluss des Leistungsregelungsmoduls an den Energiezäh- ler max. Leitungslänge von 10 m beachten. VIESMANN VITOCELL 100-B... -
Seite 12: Auslieferungszustand
–5 bis +40 °C Verwendung in Wohn- und Heizräumen (normale Umgebungsbedingungen) Modulationsbereich Elektro-Heizeinsatz 2 bis 100 % Auslieferungszustand Vitocell 100-B, Typ CVE 300 l Inhalt ■ Einbebauter Elektro-Heizeinsatz Speicher-Wassererwärmer aus Stahl mit Ceraprotect-Emaillierung ■ Angebaute Wärmedämmung zur Trinkwassererwärmung. Farbe des PS-Mantels: Vitosilber ■... -
Seite 13: Trinkwasserseitiger Anschluss
Installation in Verbindung mit anlagenspezifischen und zuge- Die gesetzlichen Bestimmungen, insbesondere zur Trinkwasserhygi- lassenen Komponenten vorgenommen wurde. ene, sind einzuhalten. Die gewerbliche oder industrielle Verwendung zu einem anderen Zweck, als zur Gebäudeheizung oder Trinkwassererwärmung, gilt als nicht bestimmungsgemäß. VIESMANN VITOCELL 100-B... -
Seite 14: Umwälzpumpe Zur Speicherbeheizung
■ Mit Einstellknopf außen am Gehäuse Schutzart IP 41 gemäß EN 60529 ■ Ohne Tauchhülse Einstellbereich 30 bis 60 °C, umstellbar bis 110 °C Bei Viessmann Speicher-Wassererwärmern ist die Tauchhülse im Schaltdifferenz max. 11 K Lieferumfang enthalten. Schaltleistung 6(1,5) A 250 V~ ■... -
Seite 15: Thermostatisches Zirkulations-Set
Best.-Nr. 7438 940 Zur Begrenzung der Warmwasser-Auslauftemperatur in Warmwas- seranlagen ohne Zirkulationsleitung. Technische Daten Anschlüsse Temperaturbereich °C 35 bis 60 °C Max. Temperatur des Mediums °C Betriebsdruck bar/MPa 10/1,0 Fremdstromanode Best.-Nr. 7265 008 Anstelle der mitgelieferten Magnesiumanode einsetzbar VIESMANN VITOCELL 100-B... - Seite 16 Technische Änderungen vorbehalten! Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de VIESMANN VITOCELL 100-B...
