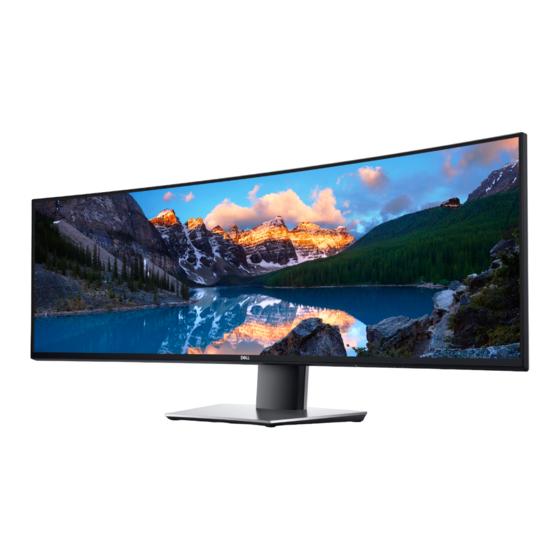

- Seite 1 Dell UltraSharp U4919DW Monitor Benutzerhandbuch Modell: U4919DW Behördliche Modellnummer: U4919DWb...
- Seite 2 Copyright © 2018 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell™ und das Dell-Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ......6 Lieferumfang ........6 Produktmerkmale. - Seite 4 Monitor einrichten ......27 Ständer anbringen ......27 Wandbefestigung (optional) .
- Seite 5 Informationen ......74 Kontakt zu Dell ....... . . 74...
-
Seite 6: Über Ihren Monitor
Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie sämtliche Komponenten erhalten haben und Kontakt zu Dell, wenn etwas fehlt. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar sein. - Seite 7 Sockel VESA Abdeckung Schrauben x 4 für VESA Halterung Netzkabel (Je nach Land verschieden) HDMI-Kabel DP-Kabel (DP-zu-DP) USB 3.0 Upstream Kabel (aktiviert die USB-Ports am Monitor) Über Ihren Monitor │ 7...
- Seite 8 USB Type-C Kabel • Kurzanleitung • Werkskalibrierungsbericht • Sicherheit, Umweltschutz und Bestimmungen 8 │ Über Ihren Monitor...
-
Seite 9: Produktmerkmale
Produktmerkmale Der Dell U4919DW-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 124,46 cm (49 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). 5120 x 1440 (32:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. • Weitwinkelanzeige für die Anzeige aus einer sitzenden oder stehenden Position. -
Seite 10: Komponenten Und Bedienelemente
Komponenten und Bedienelemente Vorderseite Bedienelemente an der Vorderseite Bezeichnung Beschreibung Ein/Aus-Taste (mit LED-Anzeige) Funktionstasten (weitere Informationen finden Sie unter Monitor bedienen) 10 │ Über Ihren Monitor... -
Seite 11: Ansicht Von Hinten
Ansicht von hinten Rückansicht ohne und mit Monitorständer Bezeichnung Beschreibung Verwenden 1, 2 VESA Montageöffnungen Bringen Sie den Ständer mit von 100 mm x 100 mm (1) 200 mm x 100 mm und M4 x 10 mm und 200 mm x 100 mm (2) Schrauben an den Monitor an. -
Seite 12: Ansicht Von Unten
Seriennummernetikett Nehmen Sie auf dieses Etikett mit Strichcode Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnung Bringt Ordnung durch Führung des Kabel durch die Öffnung. Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Bezeichnung Beschreibung Verwenden Netzkabelanschluss Zum Anschluss des Stromkabels. - Seite 13 USB Type-C Port Schließen Sie das USB Type-C Kabel, das mit Ihrem Monitor geliefert wurde, an den Computer oder das Mobilgerät an. Dieser Anschluss unterstützt USB Stromübertragung, Daten und DisplayPort Videosignal. Der USB 3.1 Type-C Port bietet die schnellste Übertragungsrate und der alternative Modus mit DP 1.4 unterstützt eine maximale Auflösung von 5120 x 1440 bei 60 Hz,...
-
Seite 14: Technische Daten Des Monitors
Technische Daten des Monitors Flachbildschirm – Technische Daten Modell U4919DW Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Typ Seitenverhältnis 32:9 Sichtbares Bild Diagonale 1244,6 mm (49 Zoll) Horizontal, Aktiver Bereich 1198,08 mm (47,17 Zoll) Vertikal, Aktiver Bereich 336,96 mm (13,27 Zoll) Bereich 403705 mm (625,74 Zoll... -
Seite 15: Angaben Zur Auflösung
0 bis 90 mm Ständer Neigung -5° bis 21° Schwenkbar -170° bis 170° Drehung Dell Display Manager Easy Arrange (Bequeme Anordnung), Input Manager (DDM) Kompatibilität (Eingangsmanager), Auto Source (Auto Quelle), usw. Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) * Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (90%) und CIE1931 (75%). -
Seite 16: Unterstützte Videomodi
Unterstützte Videomodi Modell U4919DW Videoanzeigefähigkeiten 480p, 576p, 720p, 1080i, 1080p, (HDMI-Wiedergabe) (Interlacing Modus wird im PBP Modus nicht unterstützt) Voreingestellte Anzeigemodi Anzeigemodus Horizontal- Vertikale Pixeltakt Sync-Polarität frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) VESA, 720 x 400 31,5 70,0 28,3 VESA, 640 x 480 31,5 60,0... -
Seite 17: Elektrische Daten
Elektrische Daten Modell U4919DW Videoeingangssignale HDMI 2.0*/DP 1.4, 600 mV für jede differentielle Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar. Netzeingangsspannung / 100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / Frequenz / Strom 3 A (typisch) Einschaltstrom •... - Seite 18 Abmessungen (ohne Ständer) Höhe 371 mm (14,61 Zoll) Breite 1215,1 mm (47,84 Zoll) Tiefe 109,3 mm (4,30 Zoll) Ständerabmessungen Höhe (verlängert) 433,5 mm (17,07 Zoll) Höhe (zusammengeschoben) 343,5 mm (13,52 Zoll) Breite 380,3 mm (14,97 Zoll) Tiefe 252,6 mm (9,94 Zoll) Gewicht Gewicht mit Verpackung 26,43 kg (58,27 lb)
-
Seite 19: Energieverwaltungsmodi
Temperatur Im Betrieb 0°C bis 40°C (32°F bis 104°F) Ausgeschaltet -20°C bis 60°C (-4°F bis 140°F) Luftfeuchtigkeit Im Betrieb 20% bis 80% (nicht kondensierend) Ausgeschaltet 10% bis 90% (nicht kondensierend) Meereshöhe Im Betrieb 3.048 m (10.000 ft) (max.) Ausgeschaltet 12.192 m (40.000 ft) (max.) Wärmeableitung •... - Seite 20 ® HINWEIS: Dieser Monitor erfüllt die ENERGY STAR -Richtlinien. HINWEIS: : Stromverbrauch im eingeschalteten Modus wie in Energy Star 7.1 Version definiert. : Gesamtstromverbrauch in kWh wie in Energy Star 7.1 Version definiert. Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine beliebige Taste im Aktiv-Aus-Modus wird die folgende Nachricht angezeigt: Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann.
-
Seite 21: Pinbelegung
Pinbelegung DisplayPort-Anschluss Pin Nummer Seite mit 20 Stiften des angeschlossenen Signalkabels ML3(n) ML3(p) ML2(n) ML2(p) ML1(n) ML1(p) ML0(n) ML0(p) AUX(p) AUX(n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR Über Ihren Monitor │ 21... -
Seite 22: Hot-Plug-Erkennung
HDMI-Anschluss Pin Nummer Seite mit 19 Stiften des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK-... -
Seite 23: Plug & Play-Unterstützung
HINWEIS: Um den USB Type-C Wechselmodus DP 1.4 zu unterstützen, stellen Sie bitte sicher, dass der Quellcomputer über die Funktion Wechselmodus DP 1.4 verfügt. HINWEIS: Informationen zum USB Type-C auf DP Adapter finden Sie unter http://www.dell.com und suchen nach P/N: H21XJ. Über Ihren Monitor │ 23... -
Seite 24: Usb-Upstream-Anschluss
USB-Upstream-Anschluss Pin Nummer 9-poliger Verbinder SSTX- SSTX+ SSRX- SSRX+ USB-Downstream-Anschluss Pin Nummer 9-poliger Verbinder SSRX- SSRX+ SSTX- SSTX+ 24 │ Über Ihren Monitor... -
Seite 25: Usb Type-C Anschluss
USB Type-C Anschluss Pin Nummer Signalname Pin Nummer Signalname TX1+ TX2+ TX1- TX2- VBUS VBUS VCONN SBU1 SBU2 VBUS VBUS RX2- RX1- RX2+ RX1+ USB-Ports • 1 x USB Type-C - Unten • 2 x USB 3.0 Upstream - Unten •... -
Seite 26: Lcd-Monitorqualität Und Hinweise Zu Pixeln
Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors. Hinweise zur Wartung... -
Seite 27: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen. VORSICHT: Nehmen Sie den Monitor nicht aus dem Karton, bevor Sie den Ständer angebracht haben. - Seite 28 5. Heben Sie die Abdeckung wie gezeigt hoch, um den VESA Bereich für das Zusammensetzen des Ständers freizulegen. 6. Befestigen Sie den Ständer am Monitor. a. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. b.
- Seite 29 7. Befestigen Sie die VESA-Abdeckung am Monitor. a. Setzen Sie die Abdeckung mit der unteren Seite nach unten zeigend ein. Bringen Sie noch NICHT den Hebel an. b. Kippen, um die drei Vertiefungen an der Oberseite der Abdeckung in die Nase an der Rückseite des Monitor einzupassen.
- Seite 30 8. Halten Sie die Monitorhalterungen fest und heben Sie den Monitor vorsichtig an, damit er nicht verrutscht oder herunterfällt. HINWEIS: Der Monitor ist sehr schwer, mit äußerster Vorsicht handhaben. Es wird empfohlen, diesen Monitor von zwei Personen anheben oder bewegen zu lassen. 30 │...
- Seite 31 9. Stellen Sie den Monitor auf und entfernen Sie die Monitorhalterungen vom Monitor. HINWEIS: Der Monitor ist sehr schwer, mit äußerster Vorsicht handhaben. Es wird empfohlen, diesen Monitor von zwei Personen anheben oder bewegen zu lassen. VORSICHT: Drücken Sie nicht auf die Oberfläche des Bildschirms, wenn Sie den Monitor anheben.
-
Seite 32: Wandbefestigung (Optional)
Wandbefestigung (optional) HINWEIS: Die Wandbefestigung ist NICHT im Lieferumfang dieses Monitors enthalten. VORSICHT: Entfernen Sie den Monitor nicht aus der Verpackung, bevor Sie den Befestigungsbügel der Wandmontageausrüstung anbringen. Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. - Seite 33 2. Halten Sie die Monitorhalterungen fest und heben Sie den Monitor vorsichtig an, damit er nicht verrutscht oder herunterfällt. Befestigen Sie den Monitor am Arm der Wandhalterung gemäß den Anweisungen der Wandmontageausrüstung. HINWEIS: Der Monitor ist sehr schwer, mit äußerster Vorsicht handhaben.
-
Seite 34: Monitor Anschließen
Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an. So schließen Sie Ihren Monitor an einen Computer an: 1. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 2. -
Seite 35: Displayport-Kabels (Dp-Zu-Dp) Anschliesen
• Verwenden Sie die Taste zur Auswahl von Deaktiviert und ändern die Sie die Einstellungen. Wiederholen Sie die obigen Schritte, um die HDMI Formateinstellungen ggf. zu ändern. DisplayPort-Kabels (DP-zu-DP) anschliesen HINWEIS: Die Standardeinstellung des U4919DW ist DP1.4. Monitor einrichten │ 35... -
Seite 36: Anschluss Des Usb Type-C Kabels
Anschluss des USB Type-C Kabels HINWEIS: Verwenden Sie nur das mit dem Monitor gelieferte USB Type-C Kabel. • Dieser Anschluss unterstützt DisplayPort Wechselmodus DP 1.4. • Der kompatible USB Type-C Anschluss für die Stromversorgung (PD Version 2.0) bietet bis zu 90 W Leistung. •... -
Seite 37: Usb 3.0-Kabel Anschließen
USB 3.0-Kabel anschließen HINWEIS: Um Schäden oder Verlust von Daten zu vermeiden, stellen Sie vor der Änderung von USB Upstream-Ports sicher, dass KEINE USB Speichergeräte vom Computer verwendet werden, der an den USB Upstream-Port des Monitors angeschlossen ist. Nachdem Sie das HDMI/DP/USB Type-C Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB 3.0-Kabels an den Computer aus: 1. -
Seite 38: Kabel Verlegen
* Beim Anschluss von zwei Computern an den Monitor, können die USB Downstream Ports für die Tastatur und Maus zu verschiedenen Eingangssignalen von beiden Computern zugewiesen werden, indem Sie die USB Auswahl Einstellungen im OSD-Menü ändern. (Siehe USB Auswahl für weitere Einzelheiten). -
Seite 39: Monitorständer Abnehmen
Monitorständer abnehmen HINWEIS: Damit der gebogene LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt und beschädigt wird, achten Sie darauf, dass der Monitor auf einem weichen, sauberen Schaumstoff gestellt wird. Der direkte Kontakt mit harten Gegenständen könnte zu Schäden am gebogenen Monitor führen. HINWEIS: Der Monitor ist sehr schwer, mit äußerster Vorsicht handhaben. - Seite 40 3. Die vier Schrauben, mit denen der Ständer befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen. 4. Heben Sie den Ständer vom Monitor ab. 40 │ Monitor einrichten...
-
Seite 41: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienfeldtasten verwenden Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen. Die folgende Tabelle beschreibt die Tasten an der Vorderseite: Bedienfeldtaste Beschreibung Schalten Sie den Monitor mit der Ein/Aus- Taste ein- bzw. -
Seite 42: Bedienfeldtaste
Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnellzugriffstasten/ Voreingestellte Modi Verwenden Sie diese Taste, um die Helligkeit und den Kontrast anzupassen. Der Schnellzugriffstasten/ Minimalwert ist ‘0’ (-). Der Maximalwert ist Helligkeit/Kontrast ‘100’ (+). Verwenden Sie diese Taste, um die Eingangsquelle auszuwählen. -
Seite 43: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Mit der Nach-unten-Taste stellen Sie Elemente im OSD-Menü ein (vermindern Werte). Nach-unten Verwenden Sie die Enter Taste, um ein Untermenü aufzurufen. Enter Verwenden Sie diese Taste, um das OSD-Hauptmenü zu verlassen. Beenden Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü... - Seite 44 3. Einmal auf die Taste drücken, um die markierte Option zu aktivieren. 4. Auf die Taste drücken, um den gewünschten Parameter auszuwählen. 5. Drücken Sie auf , um zum Untermenü zu gelangen, und verwenden Sie die Richtungstasten, um je nach Menüanzeige Ihre Änderungen vorzunehmen. 6.
- Seite 45 Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die Taste drücken, um den Kontrast zu verstärken, und auf die Taste drücken, um den Kontrast abzuschwächen (min. 0 / max. 100). Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.
- Seite 46 HDMI 2 Den HDMI 2-Eingang wählen Sie, wenn Sie einen HDMI 2-Anschluss nutzen. Die HDMI 2 Eingangsquelle wählen Sie mit der Taste Autom. wählen Die Aktivierung der Funktion ermöglicht Ihnen die Suche nach verfügbaren Eingangsquellen. Auto-Auswahl Ermöglicht Ihnen die Einstellung von Auto-Auswahl für für USB-C USB-C für: •...
- Seite 47 Vorein- Wenn Sie Voreingestellte Modi auswählen, können gestellte Modi Sie Standard, ComfortView, Film, Spiel, Farbtemp. oder Benutzerfarbe in der Liste wählen. • Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.
- Seite 48 • Film: Zum Laden der idealen Farbeinstellungen für Filme. • Spiel: Zum Laden der idealen Farbeinstellungen für die meisten Gaming-Anwendungen. • Farbtemp.: Benutzer können hiermit die Farbtemperatur festlegen: 5000K, 5700K, 6500K, 7500K, 9300K und 10000K. Drücken Sie auf die Taste, um eine bevorzugte Farbtemperatur auszuwählen.
- Seite 49 Eingangsfarb- Hier können Sie einen der folgenden Videoeingabemodi format wählen: RGB: Wählen Sie diese Option, wenn der Monitor über das DP oder HDMI oder USB Type-C Kabel mit einem Computer (oder DVD-Player) verbunden ist. Auf die Taste drücken, um den RGB Modus auszuwählen. YPbPr: Wählen Sie diese Option, wenn Ihr DVD Player nur den YPbPr Ausgang unterstützt.
- Seite 50 Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen. Verwenden Sie die Taste oder , um den Wert der Farbsättigung von 0 bis 100 einzustellen. Verwenden Sie , um das Videobild farbiger erscheinen zu lassen. Verwenden Sie , um das Videobild eher einfarbig erscheinen zu lassen.
- Seite 51 Reaktionszeit Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal oder Schnell. Gleichmäßigk. Wählen Sie Kompensationseinstellungen für die komp. Bildschirmgleichmäßigkeit aus. Die Kalibrierungseinstellungen von Kalibriert sind werkseitig voreingestellt. Gleichmäßigk.komp. passt verschiedene Bildschirmbereiche auf die Mitte bezogen an, um eine gleichmäßige Helligkeit und Farbe über den gesamten Bildschirm hinweg zu erzielen.
- Seite 52 Subfenster Hauptfenster USB Type-C HDMI 1 HDMI 2 USB Type-C HDMI 1 HDMI 2 HINWEIS: Bilder unter PBP werden in der Bildschirmmitte angezeigt, nicht als Vollbild. PBP-Modus Stellen Sie den PBP (Bild neben Bild) Modus auf PBP oder Aus. Drücken Sie auf die Taste, um den PBP Modus zu aktivieren.
- Seite 53 PBP (Sub) Wählen Sie aus den verschiedenen Videosignalen aus, die an Ihren Monitor für das PBP Subfenster angeschlossen werden können. Drücken Sie auf die Taste, um das PBP Subfenster Quellsignal auszuwählen. Wählen Sie aus, zwischen den USB Upstream Quellen Auswahlschal- im PBP Modus umzuschalten.
- Seite 54 Video Auswahl des Videowechsels zwischen Hauptfenster tauschen und Subfenster im PBP Modus. Drücken Sie auf die Taste, um zwischen dem Hauptfenster und Subfenster zu wechseln. Kontrast (Sub) Passt den Kontrastpegel des Bildes im PBP Modus an. Auf die Taste drücken, um den Kontrast zu verstärken, und auf die Taste drücken, um den Kontrast abzuschwächen.
- Seite 55 USB Auswahl Ermöglicht Ihnen die Einstellung des USB Upstream Anschlusses für die Eingangssignale (DP, HDMI 1 und HDMI 2). Der USB Downstream Port des Monitors (z.B. Tastatur und Maus) kann von den aktuellen Eingangssignalen verwendet werden, wenn ein Computer an einer der beiden Upstream-Ports angeschlossen wird.
- Seite 56 Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen. Sprache Die Sprachen-Optionen zum Einstellen der OSD- Anzeige auf eine der acht verfügbaren Sprachen sind Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch.
- Seite 57 Individualisie- Direkttaste 1 Damit können Sie eine Funktion unter Voreingestellte Modi, Helligkeit/Kontrast, Eingabe-Quelle, Direkttaste 2 Längen-/Seitenverhältnis, PBP-Modus, USB Direkttaste 3 Auswahlschalter oder Video tauschen auswählen und einer Direkttaste zuweisen. LED der Ein-/ Ermöglicht Ihnen die Einstellung der LED-Stromanzeige Austaste in ein oder aus, um Energie zu sparen. Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB-Funktion während des Monitor Standbymodus.
- Seite 58 Weiteres Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an. DDC/CI DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parameter Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. Für die besten Resultate sowie für die optimalste Leistung Ihres Monitors aktivieren Sie diese Funktion.
- Seite 59 LCD- Zum Reduzieren von geringen Bildverzerrungen. Die Kondition- Zeitdauer, die das Programm zum Durchführen benötigt, ierung hängt vom Grad der Bildaufbewahrung ab. Dieses Merkmal kann durch Auswählen von Auf aktiviert werden. Firmware Zeigt die Firmwareversion des Monitors an. Servicemark- Zeigt die Servicemarkierung Seriennummer des ierung Monitors an.
-
Seite 60: Osd-Warnmeldungen
OSD-Warnmeldungen Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. - Seite 61 Wenn Sie eine andere Taste als die Ein/Aus-Taste drücken, wird je nach gewähltem Eingang eine der folgenden Meldungen angezeigt: HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. Wenn der USB Type-C, HDMI, oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.
-
Seite 62: Maximale Auflösung Einstellen
Sie Ihren Grafiktreiber. Wenn sie 4K@60 Hz nicht unterstützt, führen Sie je nach Computer eine der folgenden Prozeduren durch: Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen: • Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. -
Seite 63: Kippen, Schwenken Und Höhenverstellung
Kippen, Schwenken und Höhenverstellung HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner- Standfußes. Kippen, Schwenken Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtwinkel einzustellen. -
Seite 64: Höhenverstellung
Höhenverstellung HINWEIS: Der Ständer kann um bis zu 90 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Dual-Monitor Einrichtung Die empfohlene Dual-Monitor Konfiguration: Querformat (Oben-Unten) Aufgrund von Kabellängenbeschränkungen (1 m) für USB Type-C Gen2 Kabel wird empfohlen, Ihre Monitore wie folgt anzuschließen: •... -
Seite 65: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. -
Seite 66: Selbstdiagnose
Selbstdiagnose Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann. HINWEIS: Die Selbstdiagnose kann nur ausgeführt werden, wenn kein Videokabel angeschlossen ist und sich der Monitor im befindet. -
Seite 67: Allgemeine Probleme
Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen. Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen ist. - Seite 68 • Schalten Sie den Monitor aus und wieder Bildpunkte weist Punkte ein. • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/ monitors. Dauerhaft LCD-Bildschirm •...
- Seite 69 Modus neu. Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltprob- Monitor • Achten Sie darauf, dass das leme schaltet sich Videosignalkabel richtig und fest an aus und wieder Monitor und Computer angeschlossen ist.
- Seite 70 Fehlende Farben Im Bild fehlen • Führen Sie den Monitorselbsttest aus. Farben • Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. • Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte. Falsche Farben Unzureichende •...
-
Seite 71: Produktspezifische Probleme
Produktspezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf • Prüfen Sie das Längen-/Seitenverhältnis dem Bildschirm Einstellungen im OSD-Menü Display. zentriert, füllt • Setzen Sie den Monitor auf die aber nicht den Werkseinstellungen zurück. gesamten Anzeigebereich Kein... -
Seite 72: Universal Serial Bus (Usb) Spezifische Probleme
Universal Serial Bus (USB) spezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome USB- USB- • Vergewissern Sie sich, dass der Monitor Schnittstelle Peripheriegeräte eingeschaltet ist. funktioniert funktionieren • Stellen Sie sicher, dass die USB-Auswahl im nicht nicht USB Auswahl Menü richtig eingestellt ist. •... - Seite 73 High-Speed High-Speed • Vergewissern Sie sich, dass Ihr Computer USB 3.0- USB 3.0- USB 3.0-kompatibel ist. Schnittstelle Peripheriegeräte • Manche Computer verfügen sowohl über ist langsam sind zu langsam USB 3.0-, USB 2.0- als auch über USB 1.1- oder Ports. Überzeugen Sie sich davon, dass der funktionieren richtige USB-Port genutzt wird.
-
Seite 74: Anhang
Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.
