Connexions des câbles électriques

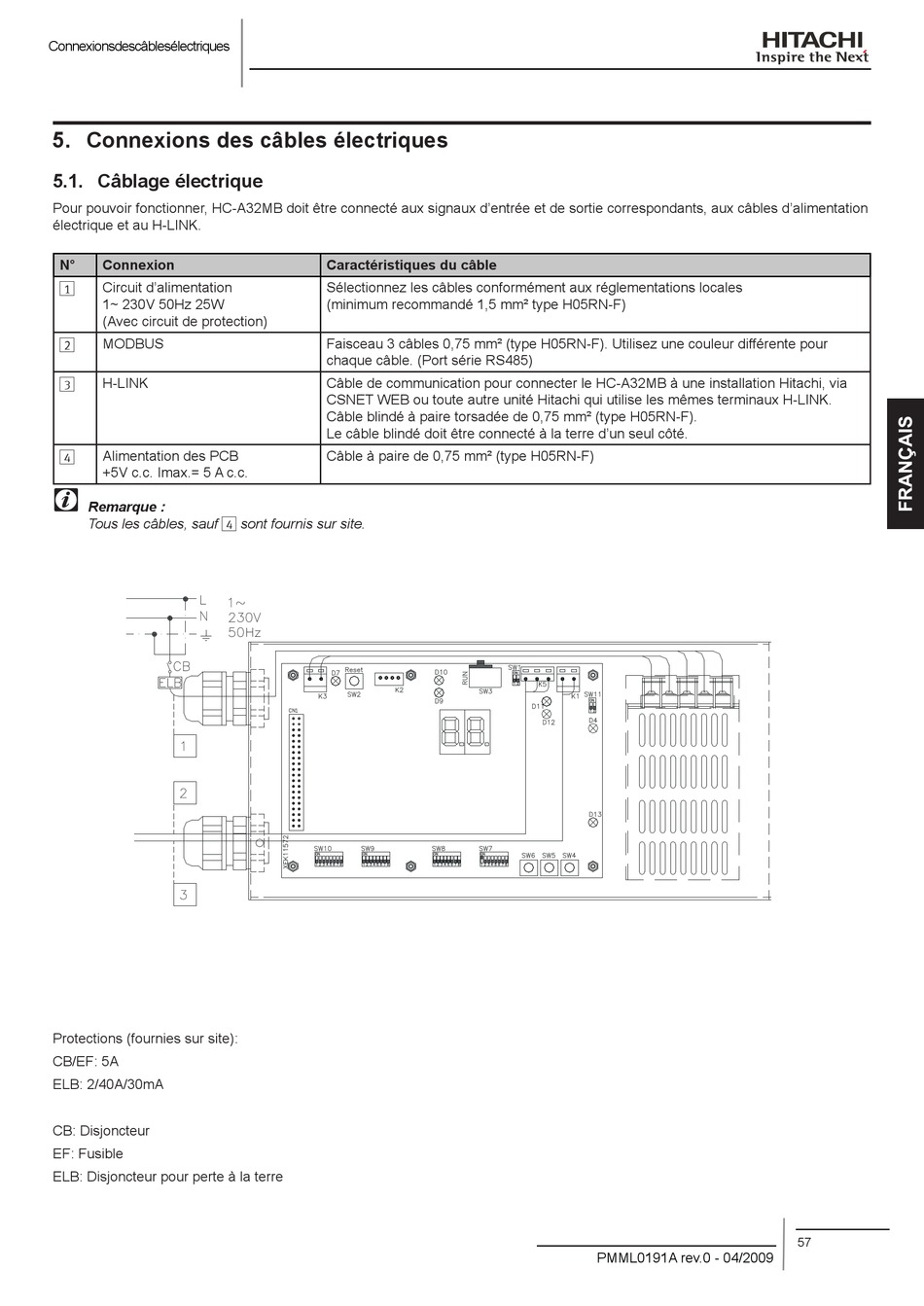

5. Connexions des câbles électriques
5.1. Câblage électrique
Pour pouvoir fonctionner, HC-A32MB doit être connecté aux signaux d'entrée et de sortie correspondants, aux câbles d'alimentation
électrique et au H-LINK.
N° Connexion
Circuit d'alimentation
1
1~ 230V 50Hz 25W
(Avec circuit de protection)
MODBUS
2
H-LINK
3
Alimentation des PCB
4
+5V c.c. Imax.= 5 A c.c.
?
Remarque :
Tous les câbles, sauf 4 sont fournis sur site.
Protections (fournies sur site):
CB/EF: 5A
ELB: 2/40A/30mA
CB: Disjoncteur
EF: Fusible
ELB: Disjoncteur pour perte à la terre
Caractéristiques du câble
Sélectionnez les câbles conformément aux réglementations locales
(minimum recommandé 1,5 mm² type H05RN-F)
Faisceau 3 câbles 0,75 mm² (type H05RN-F). Utilisez une couleur différente pour
chaque câble. (Port série RS485)
Câble de communication pour connecter le HC-A32MB à une installation Hitachi, via
CSNET WEB ou toute autre unité Hitachi qui utilise les mêmes terminaux H-LINK.
Câble blindé à paire torsadée de 0,75 mm² (type H05RN-F).
Le câble blindé doit être connecté à la terre d'un seul côté.
Câble à paire de 0,75 mm² (type H05RN-F)
PMML0191A rev.0 - 04/2009
57
