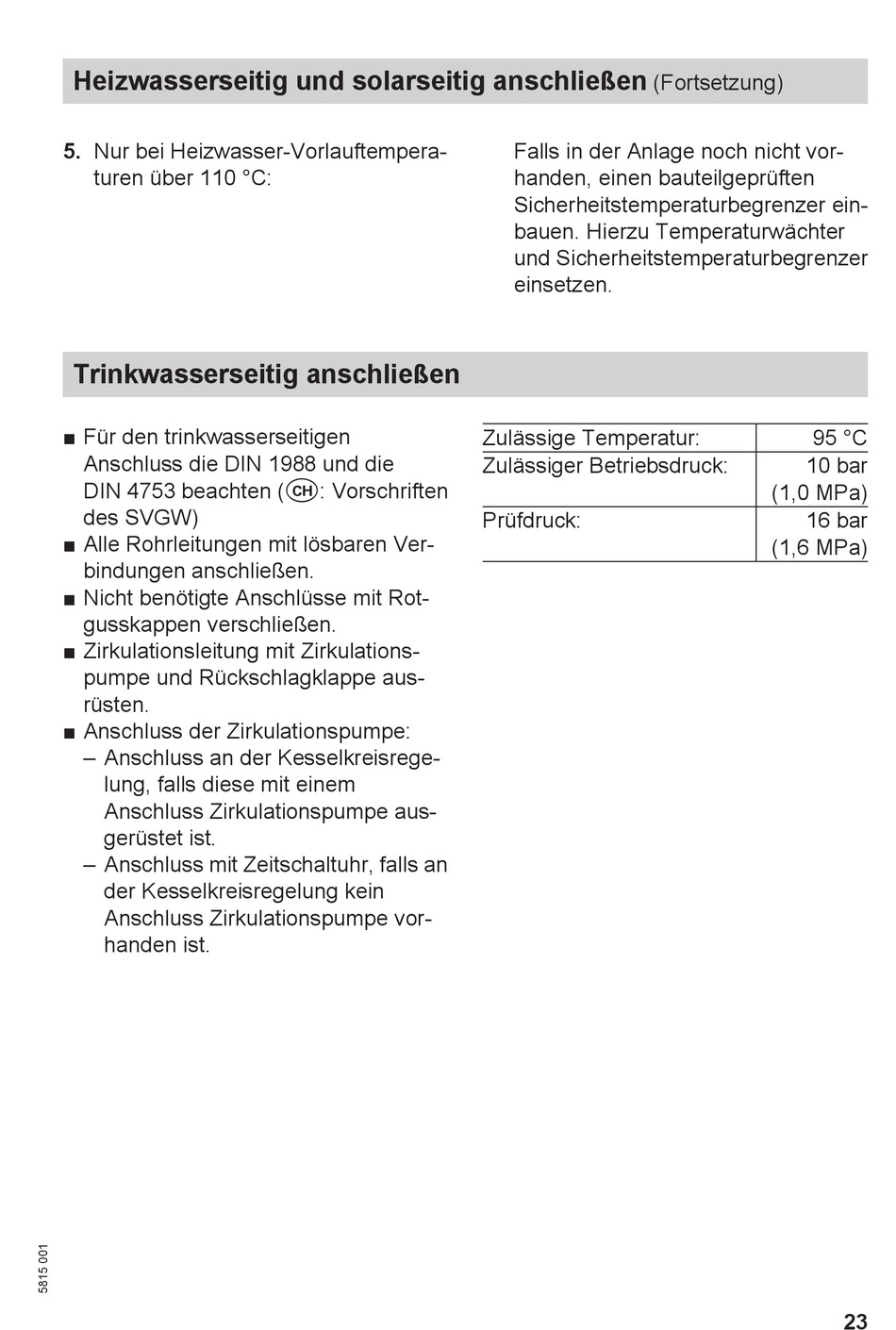

Trinkwasserseitig Anschließen - Viessmann Vitocell 100-B Typ CVBA Montageanleitung

Heizwasserseitig und solarseitig anschließen
5. Nur bei Heizwasser-Vorlauftempera-
turen über 110 °C:
Trinkwasserseitig anschließen
■ Für den trinkwasserseitigen
Anschluss die DIN 1988 und die
DIN 4753 beachten (c: Vorschriften
des SVGW)
■ Alle Rohrleitungen mit lösbaren Ver-
bindungen anschließen.
■ Nicht benötigte Anschlüsse mit Rot-
gusskappen verschließen.
■ Zirkulationsleitung mit Zirkulations-
pumpe und Rückschlagklappe aus-
rüsten.
■ Anschluss der Zirkulationspumpe:
– Anschluss an der Kesselkreisrege-
lung, falls diese mit einem
Anschluss Zirkulationspumpe aus-
gerüstet ist.
– Anschluss mit Zeitschaltuhr, falls an
der Kesselkreisregelung kein
Anschluss Zirkulationspumpe vor-
handen ist.
Falls in der Anlage noch nicht vor-
handen, einen bauteilgeprüften
Sicherheitstemperaturbegrenzer ein-
bauen. Hierzu Temperaturwächter
und Sicherheitstemperaturbegrenzer
einsetzen.
Zulässige Temperatur:
Zulässiger Betriebsdruck:
Prüfdruck:
(Fortsetzung)
95 °C
10 bar
(1,0 MPa)
16 bar
(1,6 MPa)
23
