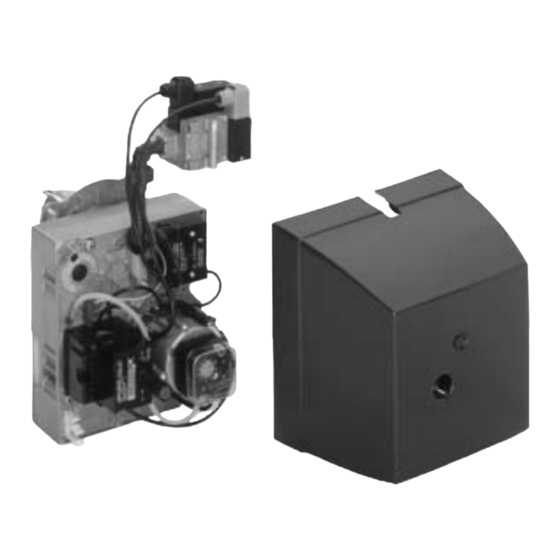

- Seite 1 Montageanleitung für die Fachkraft Vitoflame 200 Gas−Gebläsebrenner (Typ VGA) für Vitola und Vitorond 200 Nenn−Wärmeleistung 15 bis 63 kW VITOFLAME 200 5851 301 1/2002...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszu− schließen. Sicherheitsvorschriften Arbeiten am Gerät Arbeiten an Gasinstallationen Die einschlägigen Sicherheitsbestim Montage, Erstinbetriebnahme, War dürfen nur von einem Installateur mungen der DIN, DIN EN, DVGW, tung und Reparaturen müssen von vorgenommen werden, der vom TRF und VDE sind einzuhalten. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Produktinformation . -
Seite 4: Brenner Und Gasanschluss
Brenner und Gasanschluss Brenner an Heizkessel anbauen Alle zum Anbau des Brenners erforderlichen Teile liegen in der Verpackung des Brenners. 1. Vier Stiftschrauben M 8 in Gewin delöcher an Kesseltür (innerer Lochkreis) schrauben. Hinweis! Sind im Flansch an der Kesseltür drei zusätzliche Gewindebohrun gen M 8 (äußerer Lochkreis), diese mit den beiliegenden Gewindestif... -
Seite 5: Kombinationsarmatur Anbauen
Brenner und Gasanschluss Kombinationsarmatur anbauen Hinweis! Die Kombinationsarmatur kann wahlweise rechts oder links am Bren ner angebaut werden. Dargestellt Fabrikat Kromschröder. In die Gaszuleitung muss entspre chend der Feuerungsverordnung eine thermische Absperrvorrichtung eingebaut sein, die in den mitgelie ferten Absperrhahn integriert ist. Bei Verunreinigungen in der Gaslei tung (z. -
Seite 6: Gasseitig Anschließen
Brenner und Gasanschluss Gasseitig anschließen 1. Gasanschluss nach TRGI ‘86/96 3. Gasleitung entlüften. erstellen. ¨ Sicherheitshinweis! 2. Dichtheitsprüfung durchführen. Entlüftung der Gasleitung darf nicht über Brennkammer des Heiz ¨ Sicherheitshinweis! kessels erfolgen. Max. Prüfüberdruck 100 mbar. Wenn höherer Druck für die Leck− 4. -
Seite 7: Brennerhaube Anbauen
Brennerhaube/Anhang Brennerhaube anbauen 1. Brennerhaube so am Brenner ansetzen, dass die Brennerhaube mittig über der umlaufenden Kante des Brennerdeckels positio niert ist. Hinweis! Brennerleitungen in der Leitungs führung am Brenner befestigen. 2. Brennerhaube mit Schraube an Haltestange befestigen. Inbetriebnahme und Einstellungen Serviceanleitung... - Seite 8 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
