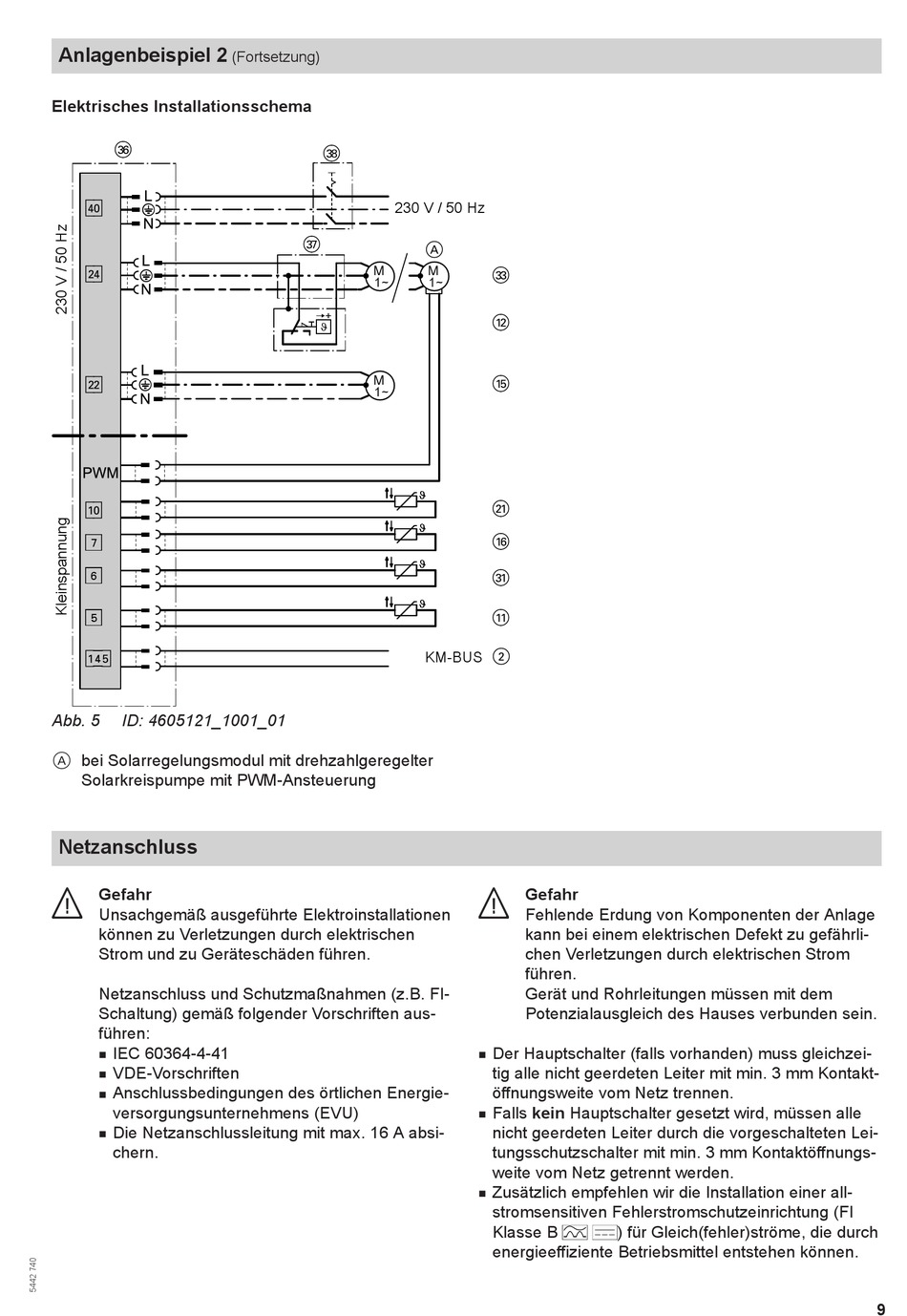

Anlagenbeispiel 2
Elektrisches Installationsschema
eZ
fÖ
?
sF
?
sS
?
aÖ
/
&
%
aVG
Abb. 5 ID: 4605121_1001_01
bei Solarregelungsmodul mit drehzahlgeregelter
A
Solarkreispumpe mit PWM-Ansteuerung
Netzanschluss
Gefahr
Unsachgemäß ausgeführte Elektroinstallationen
können zu Verletzungen durch elektrischen
Strom und zu Geräteschäden führen.
Netzanschluss und Schutzmaßnahmen (z.B. FI-
Schaltung) gemäß folgender Vorschriften aus-
führen:
IEC 60364-4-41
■
VDE-Vorschriften
■
Anschlussbedingungen des örtlichen Energie-
■
versorgungsunternehmens (EVU)
Die Netzanschlussleitung mit max. 16 A absi-
■
chern.
(Fortsetzung)
eI
230 V / 50 Hz
eU
M
1~
M
1~
A
M
eE
1~
qW
qT
wQ
qZ
eQ
qQ
KM-BUS 2
Gefahr
Fehlende Erdung von Komponenten der Anlage
kann bei einem elektrischen Defekt zu gefährli-
chen Verletzungen durch elektrischen Strom
führen.
Gerät und Rohrleitungen müssen mit dem
Potenzialausgleich des Hauses verbunden sein.
Der Hauptschalter (falls vorhanden) muss gleichzei-
■
tig alle nicht geerdeten Leiter mit min. 3 mm Kontakt-
öffnungsweite vom Netz trennen.
Falls kein Hauptschalter gesetzt wird, müssen alle
■
nicht geerdeten Leiter durch die vorgeschalteten Lei-
tungsschutzschalter mit min. 3 mm Kontaktöffnungs-
weite vom Netz getrennt werden.
Zusätzlich empfehlen wir die Installation einer all-
■
stromsensitiven Fehlerstromschutzeinrichtung (FI
Klasse B
energieeffiziente Betriebsmittel entstehen können.
) für Gleich(fehler)ströme, die durch
