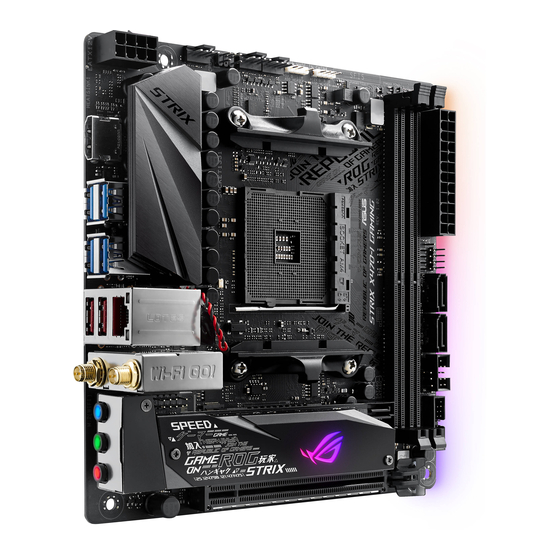

Asus ROG Strix X470-I Gaming Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. ROG Strix X470-I Gaming
  6. Bedienungsanleitung
Asus ROG Strix X470-I Gaming Bedienungsanleitung

Asus ROG Strix X470-I Gaming Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ROG STRIX
X470-I GAMING

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG Strix X470-I Gaming

Inhaltszusammenfassung für Asus ROG Strix X470-I Gaming

  • Seite 1 ROG STRIX X470-I GAMING...

  • Seite 2: Erste Ausgabe März 2018

    Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ................... v Über dieses Handbuch ....................vi ROG STRIX X470-I GAMING Spezifikationsübersicht ........... viii Verpackungsinhalt ....................xii Installationswerkzeuge und Komponenten ............xiii Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3...
  • Seite 4 HDD/SSD SMART Informationen ..........3-18 3.6.8 USB Konfiguration..............3-18 Überwachungsmenü ................3-19 Boot Menü....................3-19 Tools-Menü ....................3-21 3.9.1 ASUS EZ Flash 3 Utility ............3-21 3.9.2 ASUS Sicheres Löschen ............3-22 3.9.3 ASUS Benutzerprofil ..............3-23 3.9.4 ASUS SPD-Information ............. 3-23 3.9.5...

  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 6: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 7: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 8: Rog Strix X470-I Gaming Spezifikationsübersicht

    A-Serie / Athlon X4 Prozessoren unterstützt CPU mit bis zu 8 Kernen* * Aufgrund von Beschränkungen der CPU variieren die unterstützten CPU-Kerne je nach Prozessor. * Siehe www.asus.com für die AMD CPU Support Liste. Chipsatz AMD X470 Chipsatz AMD Ryzen™ 2. Generation Prozessor 2 x DIMM, max.
  • Seite 9 ROG STRIX X470-I GAMING Spezifikationsübersicht AMD Ryzen™ 2. Generation / Ryzen™ 1. Generation Prozessoren - 1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280 Speichergeräteunterstützung (PCIE 3.0 x4 und SATA Modus) - 1 x M.2_2 Sockel 3 mit M Key, Typ 2242/2260/2280 Speichergeräteunterstützung (PCIE 3.0 x4 Modus)*...
  • Seite 10 ROG STRIX X470-I GAMING Spezifikationsübersicht ROG RAMCache II ROG GameFirst IV ROG-Sonderfunktionen: ROG Overwolf ROG CPU-Z Leistungsoptimierung 5-Way Optimization - Komplette System-Optimierung mit nur einem Klick! Konsolidiert perfekt höhere CPU-Leistung, Energieersparnis, digitale Energiesteuerung, Systemkühlung und App-Nutzung. Digi+VRM - EPU - Auto Tuning, TurboV Fan Xpert 4 - Mit Lüfter-Auto-Tuning-Funktion und mehrfacher...
  • Seite 11 1 x HDMI Anschluss 1 x Anti-surge LAN (RJ-45) Anschluss Rückseite E/A- Anschlüsse 1 x ASUS WLAN-Modul (WLAN 802.11 a/b/g/n/ac und Bluetooth v4.2) 3 x LED-beleuchtete Audio-Buchsen* * Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 8-Kanal Audio-Ausgang zu unterstützen.

  • Seite 12: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG STRIX X470-I GAMING Motherboard 4 x SATA 6 Gb/s Kabel Kabel 1 x Ansteuerbares LED Verlängerungskabel 1 x Blendenkabel 1 x ASUS 2x2 bewegliche Dual-Band-WLAN Antennen (WLAN 802.11a/b/g/n/ac konform)

  • Seite 13: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil AMD AM4 CPU AMD AM4 kompatibler CPU-Lüfter DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG STRIX X470-I GAMING...

  • Seite 16: Motherboard-Layout

    1.1.2 Motherboard-Layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.1.8 Interne Anschlüsse und 2.2.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...

  • Seite 17: Ausstattungsinhalt

    1-12 Lüfter- und Pumpenanschlüsse (4-polig CPU_FAN; 4-polig AIO_PUMP; 1-17 4-polig CHA_FAN) AM4 CPU-Sockel Ansteuerbarer RGB Header (4-1-polig ADD_HEADER1) 1-14 AURA RGB Header (4-polig RGB_HEADER) 1-15 DDR4 DIMM-Steckplätze Systembereich-Anschlüsse (10-1-polig F_PANEL; 4-polig SPEAKER) 1-16 AMD Serielle ATA 6.0 Gb/s Anschlüsse (7-poliger SATA6G_1-4) 1-11 Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-17 10. USB 2.0 Anschluss (10-1-polig USB12) 1-12 11. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_12) 1-13 12. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 13. LED-Anschluss (8-polig CON_LED) 1-19 14. M.2 Sockel (M.2_1; M.2_2) 1-18 15. Frontblenden Audioanschluss (10-1-polig AAFP) 1-13 16. RGB LED 1-10 ROG STRIX X470-I GAMING...

  • Seite 18: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem AM4 Sockel für AMD Ryzen™ 2. Generation / Ryzen™ 1. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / 7. Generation A-Serie / Athlon X4 Prozessoren ausgestattet. Der AM4 Sockel hat eine andersartige Pinbelegung. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. Kapitel 1: Produkteinführung...

  • Seite 19: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit vier (4) Double Data Rate 4 (DDR 4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG STRIX X470-I GAMING...
  • Seite 20 Speicherkonfigurationen Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Sockeln installieren. • AMD Ryzen™ Prozessoren unterstützen ECC und nicht-ECC ungepufferten Speicher. • AMD 7. Generation A-Serie / Athlon™ Prozessoren unterstützen nicht-ECC ungepufferten Speicher. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. Kapitel 1: Produkteinführung...

  • Seite 21: Erweiterungssteckplätze

    M.2_1 M.2_1 M.2_2 (SATA (PCIe (PCIe Modus) Modus) Modus) AMD Ryzen™ 2. Support Generation / Ryzen™ 1. Generation Support Prozessoren AMD Ryzen™ Support mit Radeon™ Vega Grafikkarte Support Prozessor AMD 7. Generation A-Serie / Athlon™ Prozessoren ROG STRIX X470-I GAMING...

  • Seite 22: Jumper

    1.1.6 Jumper RTC-RAM-Löschen (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Platzieren Sie nie (außer beim Löschen des RTC RAM) einen Metallgegenstand auf dem CLRTC-Jumper. Das Platzieren eines Metallgegenstands verursacht Systemstartfehler! Falls die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und platzieren Sie noch einmal einen Metallgegenstand, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. Kapitel 1: Produkteinführung...

  • Seite 23: Onboard Leds

    1.1.7 Onboard LEDs Standby Power LED (SB_PWR) Das Motherboard ist mit einer Standby Power LED (Bereitschaftsanzeige LED) ausgestattet. Die LED leuchtet, wenn sich das System im eingeschalteten, Schlaf- oder Soft-Off-Modus befindet. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard-Komponenten entfernen oder installieren. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard Q-LEDs (CPU, DRAM, VGA, BOOT) Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. Die Reihenfolge, in der die LEDs aufleuchten, kann je nach CPU variieren. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. ROG STRIX X470-I GAMING...
  • Seite 24 RGB LED Die RGB-LED-Beleuchtungssteuerung bietet verschiedene Beleuchtungsprogramme, die Ihnen ermöglichen, Ihre Lieblings-LED-Effekte einzurichten. Sie können Ihre Lieblings-LED-Effekte so einrichten, dass Ihre Anlage in ein überwältigendes mehrfarbiges Leuchten getaucht wird, sich die Farbtönung ändert, um die CPU- Temperatur anzuzeigen, die Farben zum Beat Ihrer Musik pulsieren oder Sie können Ihre Lieblingsfarbe für jedes LED-Paar festlegen. 1-10 Kapitel 1: Produkteinführung...

  • Seite 25: Interne Anschlüsse

    1.1.8 Interne Anschlüsse AMD Serielle ATA 6.0 Gb/s Anschlüsse (7-poliger SATA6G_1-4) Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s Festplattenlaufwerke über Serial ATA 6.0 Gb/s Signalkabel. Wenn Sie Serielle ATA-Festplatten installiert haben, können Sie eine RAID 0, 1 und 10 Konfiguration über den integrierten AMD X470-Chipsatz erstellen. • Diese Anschlüsse sind auf [AHCI] standardmäßig eingestellt. Wenn Sie beabsichtigen, einen Seriellen ATA RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie die SATA-Modusauswahl im BIOS auf [RAID]. • Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. ROG STRIX X470-I GAMING 1-11...
  • Seite 26 ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie nicht, den 8-poligen EATX12 V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. USB 2.0 Anschluss (10-1-polig USB12) Dieser Stecker ist für einen USB 2.0 Anschluss. Schließen Sie das USB-Modul-Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Dieser USB-Anschluss erfüllt die USB-2.0- Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! 1-12 Kapitel 1: Produkteinführung...
  • Seite 27 USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_12) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1)-Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. Das USB 3.1 (Gen1)-Modul muss separat erworben werden. Das angeschlossene USB 3.1 (Gen1)-Gerät kann im xHCI- oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. ROG STRIX X470-I GAMING 1-13...
  • Seite 28 Ansteuerbarer RGB Header (4-1-polig ADD_HEADER1) Dieser Anschluss ist für einzeln ansteuerbare RGB WS2812B LED-Leisten mit eingebauten WS2811 LED-Treiber-ICs. Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 60 LEDs. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste in der richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur unter dem Betriebssystem. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. 1-14 Kapitel 1: Produkteinführung...
  • Seite 29 AURA RGB Header (4-polig RGB_HEADER) Dieser Anschluss ist für die RGB LED-Leisten. Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leiste muss separat erworben werden. ROG STRIX X470-I GAMING 1-15...
  • Seite 30 Systembereich-Anschlüsse (10-1-polig F_PANEL; 4-polig SPEAKER) Diese Anschlüsse unterstützen mehrere am Gehäuse befestigte Funktionen. • Systembetriebs-LED (2-polig PLED) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • Systemlautsprecher (4-Pin-Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRBTN) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft- Aus-Modus, je nach den BIOS-Einstellungen. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten.
  • Seite 31 Lüfter- und Pumpenanschlüsse (4-polig CPU_FAN; 4-polig AIO_PUMP; 4-polig CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das 4-polige CPU-Lüfterkabel vollständig am CPU- Lüfteranschluss eingesteckt ist. • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Schließen Sie das Pumpenkabel des All-in-One Kühlers (AIO-Kühler) an den AIO_ PUMP Header an und schließen Sie die Lüfterkabel an die CPU_FAN und CHA_FAN Header an. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. ROG STRIX X470-I GAMING 1-17...
  • Seite 32 M.2 Sockel (M.2_1; M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. • Für AMD Ryzen™ 2. Generation / Ryzen™ 1. Generation Prozessoren: - Der M.2_1 Sockel unterstützt das PCIE 3.0 x4 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242/2260/2280. - Der M.2_2 Sockel unterstützt das PCIE 3.0 x4 M Key Design sowie Speichergeräte des Typs 2242/2260/2280*. * Der M.2_2 Sockel teilt die Bandbreite mit PCIE x16. Wenn der M.2_2 Steckplatz im PCIE Modus arbeitet, wird der PCIE x16 Steckplatz im x8 Modus ausgeführt. • Für AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren / 7. Generation A-Serie / Athlon™ Prozessoren: - Der M.2_1 Sockel unterstützt das PCIE 3.0 x4 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242/2260/2280. - Der M.2_2 Sockel unterstützt das PCIE 3.0 x4 M Key Design sowie Speichergeräte des Typs 2242/2260/2280*. * Der M.2_2 Sockel teilt die Bandbreite mit PCIE x16. Wenn der M.2_2 Steckplatz im PCIE Modus arbeitet, wird der PCIE x16 Steckplatz deaktiviert.
  • Seite 33 So installieren Sie ein 2242 M.2 SSD Modul auf dem M.2_2 Sockel: Richten Sie das größere Schraubloch am Einbausatz an dem 2260 Abstandsbolzen aus und befestigen das Ganze mit einer Schraube. Installieren Sie das 2242 M.2 SSD Modul auf dem M.2_2 Sockel. Befestigen Sie das M.2 SSD Modul mit einer Schraube auf dem M.2_2 Sockel. • Verwenden Sie für ein 2242 Speichergerät den mitgelieferten 2242 Einbausatz. • Stellen Sie vor der Installation eines 2242 M.2 SSD Moduls sicher, dass der Einbausatz ordnungsgemäß installiert wurde, mit dem größeren Schraubloch auf dem 2260 Abstandsbolzen. LED-Anschluss (8-polig CON_LED) Dieser Anschluss ist für die LED an der M.2 Kühlkörperabdeckung vorgesehen. Geben Sie acht, wenn Sie die M.2 Kühlkörperabdeckung mit dem CON_LED-Anschluss verbinden. Stellen Sie sicher, dass der LED-Anschluss der M.2 Kühlkörperabdeckung korrekt am CON_LED-Anschluss ausgerichtet ist, bevor Sie die Abdeckung installieren. Andernfalls können die Anschlusskontakte beschädigt werden. ROG STRIX X470-I GAMING 1-19...
  • Seite 34 1-20 Kapitel 1: Produkteinführung...

  • Seite 35: Kapitel 2: Grundinstallation

    Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! ROG STRIX X470-I GAMING...

  • Seite 36: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. CPU-Kühlkörper und Lüfter, Typ 1 Kapitel 2: Grundinstallation...
  • Seite 37 CPU-Kühlkörper und Lüfter, Typ 2 Bei Verwendung dieses CPU-Lüftertyps entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ROG STRIX X470-I GAMING...
  • Seite 38 So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN CHA_FAN Kapitel 2: Grundinstallation...

  • Seite 39: Motherboard Installation

    2.1.3 Motherboard Installation Installieren Sie den E/A-Rahmen an der E/A-Blende der Gehäuserückwand. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. ROG STRIX X470-I GAMING...
  • Seite 40 Setzen Sie vier (4) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 41: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs ROG STRIX X470-I GAMING...

  • Seite 42: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. 2.1.6 SATA-Geräteanschlüsse Kapitel 2: Grundinstallation...

  • Seite 43: E/A-Anschlüsse Auf Der Frontseite

    E/A-Anschlüsse auf der Frontseite So installieren Sie den So installieren Sie den Frontblenden Frontblenden-Anschluss Audio-Anschluss AAFP So installieren Sie den USB 3.1 So installieren Sie den USB 2.0 (Gen1) Anschluss Anschluss USB 3.1 (Gen1) USB 2.0 ROG STRIX X470-I GAMING...

  • Seite 44: Erweiterungskarten Installieren

    2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren 2-10 Kapitel 2: Grundinstallation...

  • Seite 45: Installation

    2.1.9 M.2 Installation M.2_1 Sockel (Oberseite) ROG STRIX X470-I GAMING 2-11...

  • Seite 46: M.2_2 Sockel (Unterseite)

    M.2_2 Sockel (Unterseite) Der unterstützte M.2-Typ variiert je nach Motherboard. 2-12 Kapitel 2: Grundinstallation...

  • Seite 47: Installation Der Wlan-Antenne

    2.1.10 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antennen Schließen Sie die mitgelieferten ASUS 2x2 Dualband WLAN-Antennen an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antennen fest an den WLAN- Anschlüssen installiert sind. • Stellen Sie sicher, dass sich die Antennen mindestens 20 cm entfernt von allen Personen befinden. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modell variieren, aber die Installation der WLAN-Antenne bleibt gleich für alle Modelle.

  • Seite 48: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse USB 3.1 (Gen1) Anschlüsse 3, 4. USB 3.1 (Gen1) Anschlüsse 5, 6 LAN (RJ-45) Anschluss* HDMI-Anschluss USB 3.1 (Gen2) Anschlüsse 1, 2 (Typ-A) WLAN 802.11 a/b/g/n/ac, Bluetooth V4.2 Farblich markierte LED-Audiobuchsen** * und **: Schauen Sie sich für die Definitionen der LAN-Anschluss-LEDs und Audioanschlüsse die nachstehenden Tabellen an.

  • Seite 49: Audio E/A-Anschlüsse

    Rücklautsprecher Rücklautsprecher Rücklautsprecher (Rückseite) Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher (Rückseite) Rosa Mic In Mic In Bass/Mitte Bass/Mitte (Rückseite) Hellgrün – – – Seitenlautsprecher (Frontseite) 2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons ROG STRIX X470-I GAMING 2-15...
  • Seite 50 Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern 2-16 Kapitel 2: Grundinstallation...
  • Seite 51 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern ROG STRIX X470-I GAMING 2-17...

  • Seite 52: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.

  • Seite 53: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 54: Bios-Setup-Programm

    Sie den RTC RAM über den CMOS-löschen-Jumper löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü...

  • Seite 55: Erweiterter Modus

    MyFavorite(F3) AURA EIN/AUS (F4) Sprache Qfan Kontrolle(F6) EZ Tuning Wizard (F11) Allgemeine Hilfe Zuletzt geänderte Geht zurück zu EZ Mode Hot Keys Menüelemente Einstellungen In Häufig gestellte Fragen suchen Zeigt einen schnellen Überblick über den Systemstatus ROG STRIX X470-I GAMING...

  • Seite 56: Menüelemente

    Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Favoriten Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Ai Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Überwachen Lüftereinstellungen ändern.

  • Seite 57: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Bildlaufleiste Eine Bildlaufleiste befindet sich an der rechten Seite eines Menübildschirms, wenn es Elemente...

  • Seite 58: Ez Modus

    3.2.2 EZ Modus EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um in den Advanced Mode (Erweiterten Modus) zu gelangen, wählen Sie Advanced Mode oder drücken die <F7>-Schnelltaste für die erweiterten BIOS-Einstellungen. Um vom Erweiterten Modus in den EZ-Modus zu wechseln, klicken Sie auf EZ Mode (EZ- Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 59: Q-Fan Control

    Zum Übernehmen der Lüftereinstellungen anklicken Wählen sie ein Profil um es für den Lüfter zu übernehmen Klicken Sie zum Zurückkehren Zum Rückgängigmachen zum Hauptmenü der Änderungen anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ROG STRIX X470-I GAMING...
  • Seite 60 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 61: Anleitung

    Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). ROG STRIX X470-I GAMING...
  • Seite 62 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).

  • Seite 63: Favoriten

    My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ROG STRIX X470-I GAMING 3-11...

  • Seite 64: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü...

  • Seite 65: Main-Menü (Hauptmenü)

    Mit diesem Element können Sie die BCLK-Frequenz einstellen, um die Systemleistung zu erhöhen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Wir empfehlen Ihnen, den Wert basierend auf der CPU-Spezifikation festzulegen, da hohe BCLK Frequenzen die CPU dauerhaft beschädigen können. ROG STRIX X470-I GAMING 3-13...

  • Seite 66: Benutzerdefiniertes Cpu-Kernverhältnis

    Benutzerdefiniertes CPU-Kernverhältnis Mit diesem Element können Sie ein benutzerdefiniertes CPU-Kernverhältnis festlegen. Das CPU-Kernverhältnis berechnet sich aus der Formel: 2 * FID / DID. Konfigurationsoptionen: [Auto] [Manual] Die folgenden Elemente werden nur angezeigt, wenn Sie das Benutzerdefinierte CPU- Kernverhältnis auf [Manual] festgelegt haben. Mit diesem Element können Sie den Kernfrequenzmultiplikator festlegen.

  • Seite 67: Cpu-Konfiguration

    Überwachungssystem, das eine Warnmeldung während des POST (Power-on Self Test) zeigt, wenn ein Fehler der Festplatten auftritt. Konfigurationsoptionen: [On] [Off] SATA6G_1 (grau) - SATA6G_4 (grau) SATA6G_1 - SATA6G_4 Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des ausgewählten SATA-Ports. Konfigurationsoptionen: [Disabled] [Enabled] ROG STRIX X470-I GAMING 3-15...

  • Seite 68: Onboard-Gerätekonfiguration

    Hot Plug Diese Elemente werden nur angezeigt, wenn Sie den SATA Modus auf [AHCI] einstellen, und Sie können die SATA Hot-Plug-Unterstützung aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] 3.6.4 Onboard-Gerätekonfiguration Mit den Elementen in diesem Menü können Sie zwischen den PCIe-Lanes wechseln und integrierte Geräte konfigurieren.

  • Seite 69: Apm-Konfiguration

    Mit diesem Element können Sie die RTC (Real-Time Clock) aktivieren oder deaktivieren, um ein Wake-Ereignis zu generieren und das RTC Alarm Datum zu konfigurieren. Wenn aktiviert, können Sie die Tage, Stunden, Minuten oder Sekunden setzen, um ein RTC Alarm Datum zu planen. Konfigurationsoptionen: [Disabled] [Enabled] ROG STRIX X470-I GAMING 3-17...

  • Seite 70: Netzwerkstapelkonfiguration

    3.6.6 Netzwerkstapelkonfiguration Die Elemente in diesem Menü ermöglichen Ihnen das Aktivieren oder Deaktivieren des UEFI Netzwerkstapels. 3.6.7 HDD/SSD SMART Informationen Dieses Menü zeigt die SMART-Informationen der verbundenen Geräte. NVM-Express-Geräte unterstützen keine SMART-Informationen. 3.6.8 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Das Massenspeichergeräte-Element zeigt die automatisch erkannten Werte.

  • Seite 71: Überwachungsmenü

    [Aktiviert] Für eine bessere Kompatibilität, aktivieren Sie die CSM, um die nicht- UEFI-Treiber Zusatzgeräte oder den Windows-UEFI-Modus voll zu unterstützen. [Deaktiviert] Deaktiviert die CSM, um die nicht-UEFI-Treiber Zusatzgeräte oder den Windows-UEFI-Modus voll zu unterstützen. ROG STRIX X470-I GAMING 3-19...

  • Seite 72: Secure Boot

    POST <F8> (wird unter Windows 8 nicht unterstützt). • Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. Boot-Aussetzung Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System...

  • Seite 73: Tools-Menü

    Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. ROG STRIX X470-I GAMING 3-21...

  • Seite 74: Asus Sicheres Löschen

    Klicken Sie zum Starten von ASUS Secure Erase im Menü des Advanced (Erweitert)-Modus auf Tool (Werkzeug) > ASUS Secure Erase. Eine vollständige Liste der mit ASUS Secure Erase getesteten SSDs finden Sie auf der ASUS-Support-Seite. Das Laufwerk kann instabil werden, wenn Sie ASUS Secure Erase auf einem inkompatiblen SSD ausführen.

  • Seite 75: Asus Benutzerprofil

    Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. Bus Interface (Busschnittstelle) Dieses Element ermöglicht Ihnen die Auswahl der Busschnittstelle.

  • Seite 76: Exit Menü

    3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Im Exit-Menü können Sie auch EZ Mode aufrufen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5>...

  • Seite 77: Aktualisieren Des Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1...

  • Seite 78: Asus Ez Flash 3

    3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 79 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 80: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 81: Kapitel 4: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ROG STRIX X470-I GAMING...
  • Seite 82 Kapitel 4: RAID-Support...

  • Seite 83: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS ROG STRIX X470-I GAMING...

  • Seite 84: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 85: Asus Recycling/Rücknahmeservices

    Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.
