Inhaltszusammenfassung für Siemens Sinamics G130

  • Seite 3: Netzdrosseln

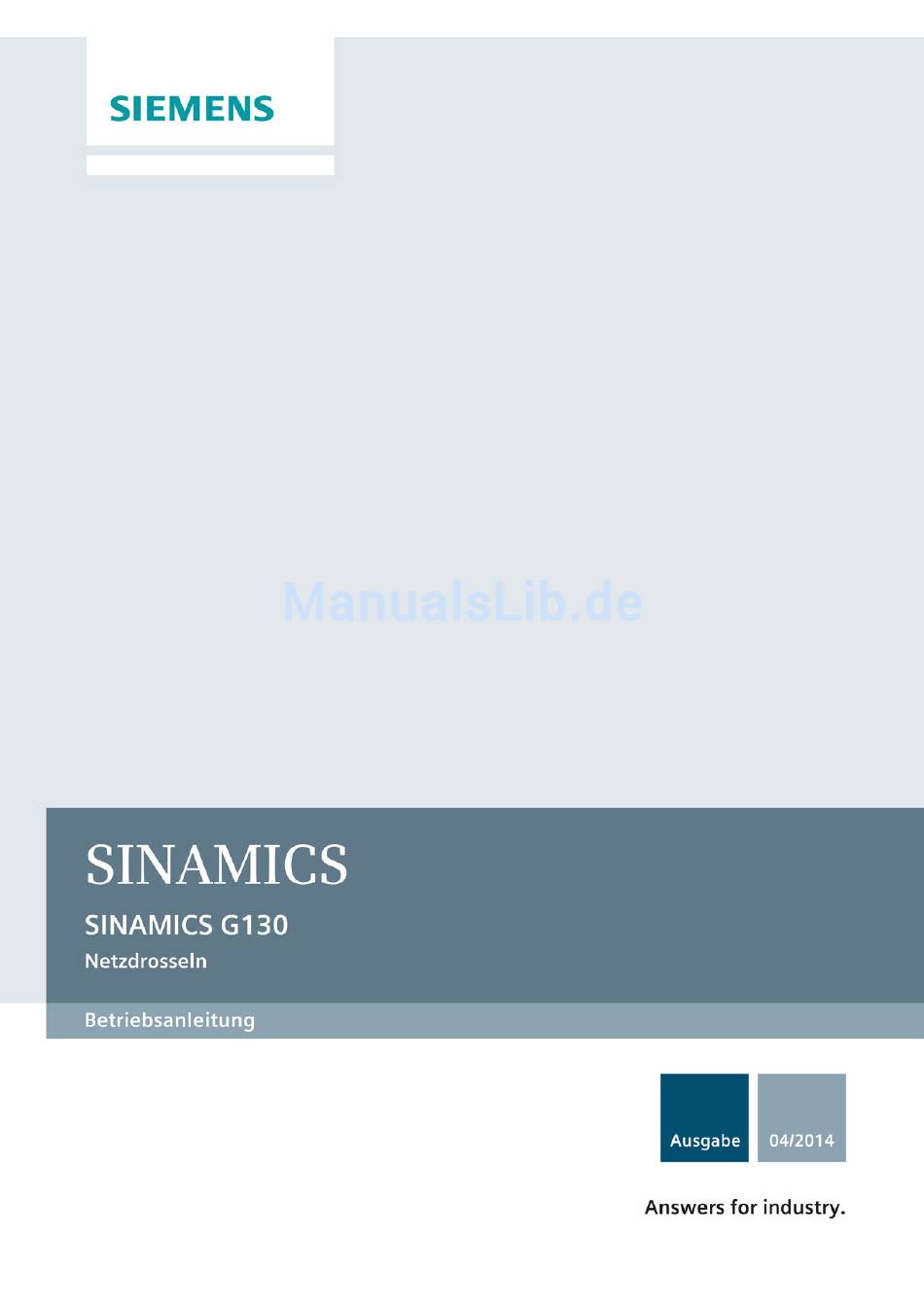

    ___________________ Netzdrosseln Sicherheitshinweise ___________________ Allgemeines ___________________ Mechanische Installation SINAMICS ___________________ Elektrische Installation SINAMICS G130 ___________________ Netzdrosseln Technische Daten Betriebsanleitung Regelungsausführung V4.7 04/2014 A5E00331461A...
  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..........................7 Allgemeine Sicherheitshinweise ....................7 Allgemeines ............................11 Mechanische Installation ........................15 Elektrische Installation .......................... 19 Technische Daten ..........................21 Netzdrosseln Betriebsanleitung, 04/2014, A5E00331461A...
  • Seite 6 Inhaltsverzeichnis Netzdrosseln Betriebsanleitung, 04/2014, A5E00331461A...
  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Sicherheitshinweise GEFAHR Lebensgefahr durch unter Spannung stehende Teile und andere Energiequellen Beim Berühren unter Spannung stehender Teile erleiden Sie Tod oder schwere Verletzungen. • Arbeiten Sie an elektrischen Geräten nur, wenn Sie dafür qualifiziert sind. • Halten Sie bei allen Arbeiten die landesspezifischen Sicherheitsregeln ein. Generell gelten sechs Schritte zum Herstellen von Sicherheit: 1.
  • Seite 8 Sicherheitshinweise 1.1 Allgemeine Sicherheitshinweise WARNUNG Lebensgefahr durch Berührung unter Spannung stehender Teile bei beschädigten Geräten Unsachgemäße Behandlung von Geräten kann zu deren Beschädigung führen. Bei beschädigten Geräten können gefährliche Spannungen am Gehäuse oder an freiliegenden Bauteilen anliegen, die bei Berührung zu schweren Verletzungen oder Tod führen können.
  • Seite 9 Sicherheitshinweise 1.1 Allgemeine Sicherheitshinweise WARNUNG Lebensgefahr durch unerwartete Bewegung von Maschinen beim Einsatz mobiler Funkgeräte oder Mobiltelefone Bei Einsatz von mobilen Funkgeräten oder Mobiltelefonen mit einer Sendeleistung > 1 W näher als ca. 2 m an den Komponenten können Funktionsstörungen der Geräte auftreten, die Einfluss auf die funktionale Sicherheit von Maschinen haben und somit Menschen gefährden oder Sachschäden verursachen können.
  • Seite 10 Sicherheitshinweise 1.1 Allgemeine Sicherheitshinweise ACHTUNG Geräteschaden durch unsachgemäße Spannungs-/Isolationsprüfungen Unsachgemäße Spannungs-/Isolationsprüfungen können zu Geräteschäden führen. • Klemmen Sie die Geräte vor einer Spannungs-/Isolationsprüfung der Maschine/Anlage ab, da alle Umrichter und Motoren herstellerseitig hochspannungsgeprüft sind und eine weitere Prüfung innerhalb der Maschine/Anlage deshalb nicht notwendig ist. Hinweis Einsatz von Kupferkabeln für ein UL-approbiertes System Bei Aufbau eines UL-approbierten Systems dürfen nur 60/75°C Kupferleitungen eingesetzt...
  • Seite 11: Allgemeines

    Allgemeines Beschreibung Die Netzdrosseln begrenzen niederfrequente Netzrückwirkungen auf zulässige Werte. WARNUNG Lebensgefahr durch Nichtbeachtung der Grundlegenden Sicherheitshinweise und Restrisiken Durch Nichtbeachtung der Grundlegenden Sicherheitshinweise und Restrisiken in Kapitel 1 können Unfälle mit schweren Verletzungen oder Tod auftreten. • Halten Sie die Grundlegenden Sicherheitshinweise ein. •...
  • Seite 12: Zuordnung Von Netzdrossel Und Power Module

    Allgemeines Hinweis Länge der Anschlussleitungen Die Anschlussleitungen zwischen Netzdrossel und Line Module sowie zwischen Netzdrossel und Netzfilter sind möglichst kurz zu halten (max. 5 m). Es sollen geschirmte Anschlussleitungen verwendet werden. Die Leitungsschirme müssen beidseitig aufgelegt sein. Auf die Schirmung kann nur unter folgenden Voraussetzungen verzichtet werden: •...
  • Seite 13 Allgemeines Power Module Typleistung des Power Module passende Netzdrossel Netzspannung 3 AC 660 – 690 V 6SL3310-1GH28-5AAx 85 kW 6SL3000-0CH31-1AA0 6SL3310-1GH31-0AAx 90 kW 6SL3000-0CH31-1AA0 6SL3310-1GH31-2AAx 110 kW 6SL3000-0CH31-6AA0 6SL3310-1GH31-5AAx 132 kW 6SL3000-0CH31-6AA0 6SL3310-1GH31-8AAx 160 kW 6SL3000-0CH32-2AA0 6SL3310-1GH32-2AAx 200 kW 6SL3000-0CH32-2AA0 6SL3310-1GH32-6AAx 250 kW 6SL3000-0CH32-7AA0...
  • Seite 14 Allgemeines Netzdrosseln Betriebsanleitung, 04/2014, A5E00331461A...
  • Seite 15: Mechanische Installation

    Mechanische Installation Maßbild Bild 3-1 Maßbild Netzdrossel Netzdrosseln Betriebsanleitung, 04/2014, A5E00331461A...
  • Seite 16 Mechanische Installation Tabelle 3- 1 Maße Netzdrossel 3 AC 380 V – 480 V (alle Angaben in mm) 6SL3000- 0CE32-3AA0 0CE35-1AA0 0CE38-7AA0 0CE41-0AA0 0CE32-8AA0 0CE36-3AA0 0CE33-3AA0 0CE37-7AA0 12,5 212,5 211,5 211,5 84,5 Die Längen n1 und n2 entsprechen dem Bohrlochabstand Tabelle 3- 2 Maße Netzdrossel 3 AC 500 V –...
  • Seite 17 Mechanische Installation Tabelle 3- 3 Maße Netzdrossel 3 AC 660 V – 690 V (alle Angaben in mm) 6SL3000- 0CH31-1AA0 0CH34-8AA0 0CH38-4AA0 0CH31-6AA0 0CH36-0AA0 0CH32-2AA0 0CH32-7AA0 0CH33-4AA0 12,5 232,5 84,5 56,5 Die Längen n1 und n2 entsprechen dem Bohrlochabstand Netzdrosseln Betriebsanleitung, 04/2014, A5E00331461A...
  • Seite 18 Mechanische Installation Netzdrosseln Betriebsanleitung, 04/2014, A5E00331461A...
  • Seite 19: Elektrische Installation

    Elektrische Installation Anschluss Beim Anschließen von Netzfilter und Netzdrossel müssen folgende Bedingungen für eine ordnungsgemäße Funktionsweise eingehalten werden: ● Geschirmte Steuerleitungen verwenden. Der Schirm muss beidseitig aufgelegt werden. ● Bei analogen Steuerleitungen kann die beidseitige Schirmauflage zu Störeinkopplungen führen; in diesem Fall muss der Schirm nur einseitig am Power Module aufgelegt werden. ●...
  • Seite 20 Elektrische Installation Netzdrosseln Betriebsanleitung, 04/2014, A5E00331461A...
  • Seite 21: Technische Daten

    Technische Daten Allgemeine technische Daten Tabelle 5- 1 Allgemeine technische Daten Netzfrequenz 47 ... 63 Hz Produktnorm EN 61800-5-1 Umgebungsbedingungen bei Lagerung beim Transport im Betrieb Umgebungstemperatur -25 ... +70 °C -25 ... +70 °C 0 ... +50 °C 95 % 95 % Relative Luftfeuchtigkeit 5 ...
  • Seite 22: Spezifische Technische Daten

    Technische Daten Spezifische technische Daten Tabelle 5- 2 Technische Daten Netzdrosseln 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3000- 0CE32-3AA0 0CE32-8AA0 0CE33-3AA0 0CE35-1AA0 Passend zu Power Module 6SL3310- 1GE32-1AAx 1GE32-6AAx 1GE33-1AAx 1GE33-8AAx Typleistung des Power Modules Bemessungsspannung 3 AC 380 –10 % bis 3 AC 480 +10 % (-15 % <...
  • Seite 23 Technische Daten Tabelle 5- 4 Technische Daten Netzdrosseln 3 AC 380 V – 480 V, Teil 3 Bestellnummer 6SL3000- 0CE41-0AA0 Passend zu Power Module 6SL3310- 1GE41-0AAx Typleistung des Power Modules Bemessungsspannung 3 AC 380 –10 % bis 3 AC 480 +10 % (-15 % < 1 min) 1022 thmax Verlustleistung...
  • Seite 24 Technische Daten Tabelle 5- 6 Technische Daten Netzdrosseln 3 AC 500 V – 600 V, Teil 2 Bestellnummer 6SL3000- 0CH34-8AA0 0CH34-8AA0 0CH36-0AA0 0CH38-4AA0 Passend zu Power Module 6SL3310- 1GF34-1AAx 1GF34-7AAx 1GF35-8AAx 1GF37-4AAx Typleistung des Power Modules Bemessungsspannung 3 AC 500 –10 % bis 3 AC 600 +10 % (-15 % < 1 min) thmax Verlustleistung 0,478...
  • Seite 25 Technische Daten Tabelle 5- 8 Technische Daten Netzdrosseln 3 AC 660 V – 690 V, Teil 1 Bestellnummer 6SL3000- 0CH31-1AA0 0CH31-1AA0 0CH31-6AA0 0CH31-6AA0 Passend zu Power Module 6SL3310- 1GH28-5AAx 1GH31-0AAx 1GH31-2AAx 1GH31-5AAx Typleistung des Power Modules Bemessungsspannung 3 AC 660 –10 % bis 3 AC 690 +10 % (-15 % < 1 min) thmax Verlustleistung 0,252...
  • Seite 26 Technische Daten Tabelle 5- 10 Technische Daten Netzdrosseln 3 AC 660 V – 690 V, Teil 3 Bestellnummer 6SL3000- 0CH34-8AA0 0CH34-8AA0 0CH36-0AA0 0CH38-4AA0 Passend zu Power Module 6SL3310- 1GH34-1AAx 1GH34-7AAx 1GH35-8AAx 1GH37-4AAx Typleistung des Power Modules Bemessungsspannung 3 AC 660 –10 % bis 3 AC 690 +10 % (-15 % < 1 min) thmax Verlustleistung 0,478...
