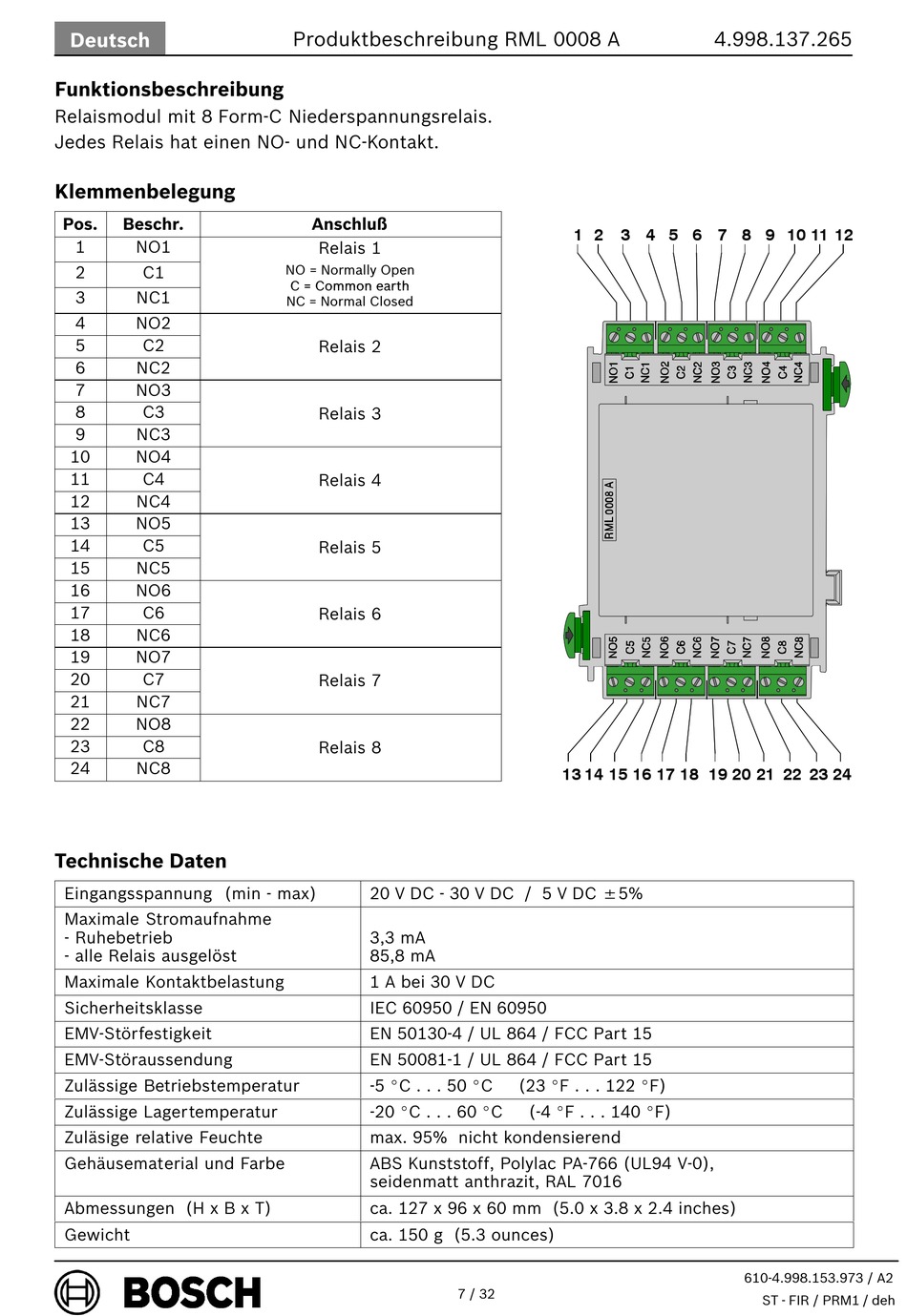

Technische Daten - Bosch RML 0008 A Montageanleitung

Deutsch
Funktionsbeschreibung
Relaismodul mit 8 Form−C Niederspannungsrelais.
Jedes Relais hat einen NO− und NC−Kontakt.
Klemmenbelegung
Pos. Beschr.
1 NO1
2 C1
3 NC1
4 NO2
5 C2
6 NC2
7 NO3
8 C3
9 NC3
10 NO4
11 C4
12 NC4
13 NO5
14 C5
15 NC5
16 NO6
17 C6
18 NC6
19 NO7
20 C7
21 NC7
22 NO8
23 C8
24 NC8

Technische Daten

Eingangsspannung (min − max)
Maximale Stromaufnahme
− Ruhebetrieb
− alle Relais ausgelöst
Maximale Kontaktbelastung
Sicherheitsklasse
EMV−Störfestigkeit
EMV−Störaussendung
Zulässige Betriebstemperatur
Zulässige Lagertemperatur
Zuläsige relative Feuchte
Gehäusematerial und Farbe
Abmessungen (H x B x T)
Gewicht
Produktbeschreibung RML 0008 A
Anschluß
Relais 1
NO = Normally Open
C = Common earth C = Common earth
NC = Normal Closed
Relais 2 Relais 2
Relais 3 Relais 3
Relais 4 Relais 4
Relais 5 Relais 5
Relais 6 Relais 6
Relais 7 Relais 7
Relais 8 Relais 8
20 V DC − 30 V DC / 5 V DC $5%
3,3 mA
85,8 mA
1 A bei 30 V DC
IEC 60950 / EN 60950
EN 50130−4 / UL 864 / FCC Part 15
EN 50081−1 / UL 864 / FCC Part 15
−5 _C . . . 50 _C
−20 _C . . . 60 _C
max. 95% nicht kondensierend
ABS Kunststoff, Polylac PA−766 (UL94 V−0),
seidenmatt anthrazit, RAL 7016
ca. 127 x 96 x 60 mm (5.0 x 3.8 x 2.4 inches)
ca. 150 g (5.3 ounces)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
(23 _F . . . 122 _F)
(−4 _F . . . 140 _F)
