Instalación

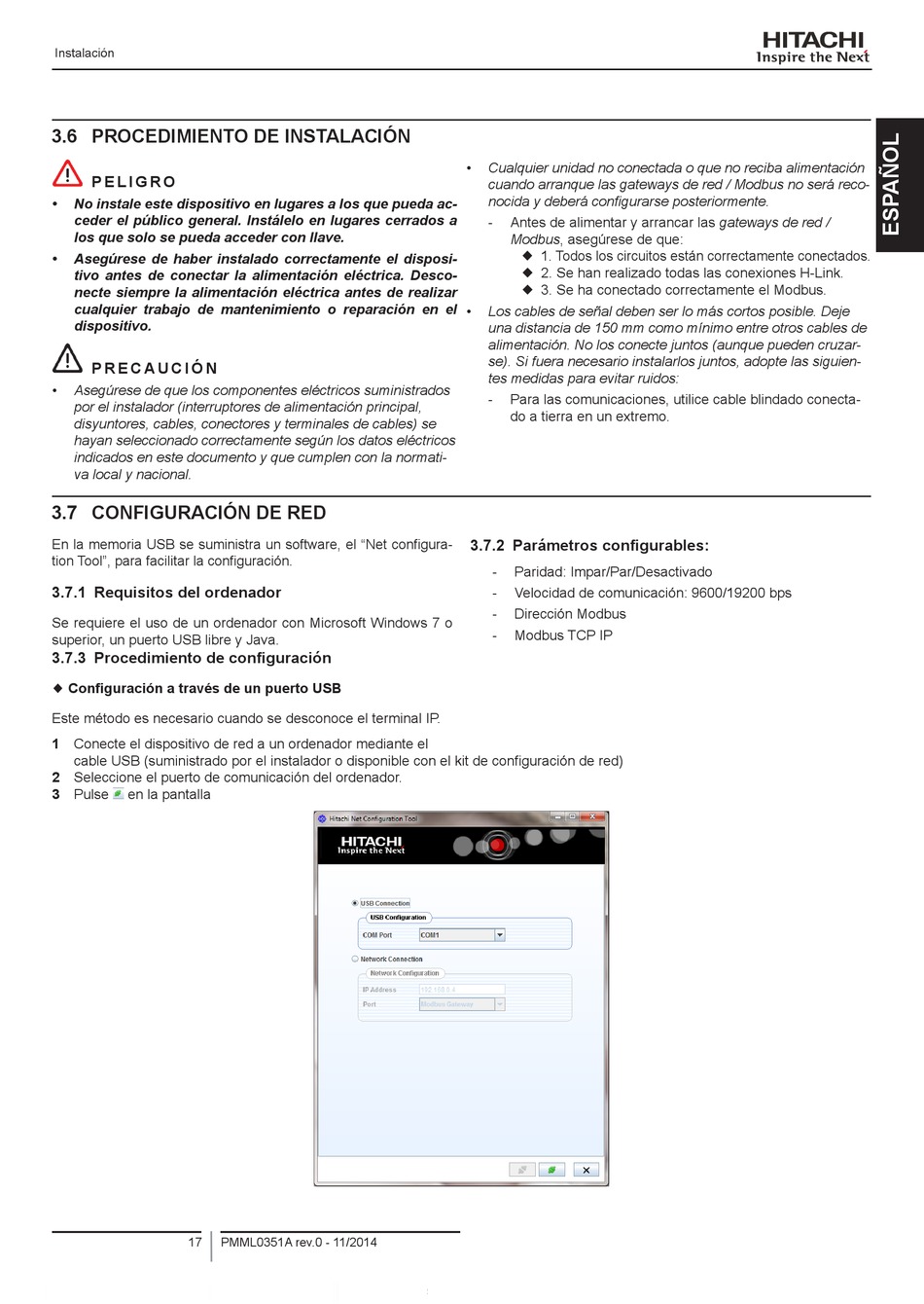

3.6 PROCEDIMIENTO DE INSTALACIÓN
P E L I G R O
• No instale este dispositivo en lugares a los que pueda ac-
ceder el público general. Instálelo en lugares cerrados a
los que solo se pueda acceder con llave.
• Asegúrese de haber instalado correctamente el disposi-
tivo antes de conectar la alimentación eléctrica. Desco-
necte siempre la alimentación eléctrica antes de realizar
cualquier trabajo de mantenimiento o reparación en el
dispositivo.
P R E C A U C I Ó N
• Asegúrese de que los componentes eléctricos suministrados
por el instalador (interruptores de alimentación principal,
disyuntores, cables, conectores y terminales de cables) se
hayan seleccionado correctamente según los datos eléctricos
indicados en este documento y que cumplen con la normati-
va local y nacional.
3.7 CONFIGURACIÓN DE RED
En la memoria USB se suministra un software, el "Net configura-
tion Tool", para facilitar la configuración.
3.7.1 Requisitos del ordenador
Se requiere el uso de un ordenador con Microsoft Windows 7 o
superior, un puerto USB libre y Java.
3.7.3 Procedimiento de configuración
Configuración a través de un puerto USB

Este método es necesario cuando se desconoce el terminal IP.
1 Conecte el dispositivo de red a un ordenador mediante el
cable USB (suministrado por el instalador o disponible con el kit de configuración de red)
2 Seleccione el puerto de comunicación del ordenador.
3 Pulse en la pantalla
17 PMML0351A rev.0 - 11/2014
• Cualquier unidad no conectada o que no reciba alimentación
cuando arranque las gateways de red / Modbus no será reco-
nocida y deberá configurarse posteriormente.
- Antes de alimentar y arrancar las gateways de red /
Modbus, asegúrese de que:
¡ 1. Todos los circuitos están correctamente conectados.
¡ 2. Se han realizado todas las conexiones H-Link.
¡ 3. Se ha conectado correctamente el Modbus.
• Los cables de señal deben ser lo más cortos posible. Deje
una distancia de 150 mm como mínimo entre otros cables de
alimentación. No los conecte juntos (aunque pueden cruzar-
se). Si fuera necesario instalarlos juntos, adopte las siguien-
tes medidas para evitar ruidos:
- Para las comunicaciones, utilice cable blindado conecta-
do a tierra en un extremo.
3.7.2 Parámetros configurables:
- Paridad: Impar/Par/Desactivado
- Velocidad de comunicación: 9600/19200 bps
- Dirección Modbus
- Modbus TCP IP
