Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Sie finden dort u. a. optische Leistungsdaten der Kommunikationspartner, die Sie für den Aufbau benötigen. Das Systemhandbuch "SIMATIC NET Industrial Ethernet" finden Sie auf den Internetseiten des Siemens Industry Online Support unter folgender Beitrags-ID: 27069465 (https://support.industry.siemens.com/cs/ww/de/view/27069465) ● Systemhandbuch "Passive Netzkomponenten"...
Seite 4
Datenträger, der manchen Produkten beiliegt: ● Produkt-CD / Produkt-DVD ● SIMATIC NET Manual Collection Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: ● SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI ● SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST ●...
Seite 5
Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
Seite 6
Vorwort Marken Folgende und eventuell weitere nicht mit dem Schutzrechtsvermerk gekennzeichnete ® Bezeichnungen sind eingetragene Marken der Siemens AG: SCALANCE, SINEMA, KEY-PLUG, C-PLUG Lizenzbedingungen Hinweis Open Source Software Lesen Sie die Lizenzbedingungen zur Open Source Software genau durch, bevor Sie das Produkt nutzen.
● Halten Sie die Software aktuell. Informieren Sie sich regelmäßig über Sicherheitsupdates des Produkts. Informationen hierzu finden Sie auf den Internetseiten "Industrial Security (https://www.siemens.com/industrialsecurity)". ● Informieren Sie sich regelmäßig über Security Advisories und Bulletins, die vom Siemens ProductCERT (https://www.siemens.com/cert/de/cert-security- advisories.htm)veröffentlicht werden.
Seite 10
● Es wird empfohlen, passwortgeschützte Zertifikate im PKCS #12-Format zu verwenden ● Es wird empfohlen, Zertifikate mit einer Schlüssellänge von mindestens 2048 Bit zu verwenden. ● Ändern Sie Schlüssel und Zertifikate umgehend, wenn der Verdacht auf Kompromittierung besteht. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 11
Schnittstellen, die sich in einem geschützten Netzwerkbereich befinden. ● Beschränken Sie mit einer Firewall die nach außen angebotenen Dienste und Protokolle auf das erforderliche Mindestmaß. ● Aktivieren Sie für die DCP-Funktion nach der Inbetriebnahme den "DCP Read Only"- Modus. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 12
B. über LAN. – Externer Zugriff Voreingestellter Portstatus des Ports, wenn auf den Port über eine externe Verbindung zugegriffen wird, z. B. über WAN, WLAN, VPN. ● Authentifizierung Gibt an, ob eine Authentifizierung des Kommunikationspartners stattfindet. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
● Doku-CD Hinweis Nicht im Lieferumfang enthalten Folgendes gehört nicht zum Lieferumfang: • C-PLUG / KEY-PLUG Weitere Informationen dazu finden Sie unter "C-PLUG und KEY-PLUG (Seite 24)". Artikelnummern Beschreibung Artikelnummer SCALANCE S615 Security-Router 6GK5 615-0AA00-2AA2 SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Wenn Sie beschädigte Teile verwenden, kann dies zu folgenden Problemen führen: • Personenschäden • Verlust der Zulassungen • Verletzung von EMV-Bestimmungen Verwenden Sie nur unbeschädigte Teile. 1. Überprüfen Sie das Paket auf Vollständigkeit. 2. Überprüfen Sie die Einzelteile auf Transportschäden. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Anbindungsfunktionalität an den SINEMA Remote Connect und zur Aufnahme von Konfigurationsda- 19"-Einbaurahmen SCALANCE M-800 19"-Einbaurahmen zur Montage 6GK5898-8MR00 in 19"-Rack 1 Höheneinheit für SCALANCE S615 Desktop-Standfuß SCALANCE M-800 Desktop-Standfuß zur Tisch- 6GK5898-8MD00 montage für SCALANCE M812 / M816 / M874-X / M876-X / S615...
Anschlüsse und Klemmenbezeichnungen ① Klemmenleiste mit fünf Schraubanschlüssen Netzeingang für die Ver- sorgungsspannung L1, M2, L2, ② Funktionserdung ③ Klemmenleiste mit zwei Schraubanschlüssen Digitaler Eingang +DI, -DI ④ Klemmenleiste mit zwei Schraubanschlüssen Digitaler Ausgang +DO, - SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
0,2 Nm - 0,25 Nm AWG 28 AWG 16 Aderendhülse ohne Kunststoffkragen nach 0,2 mm 1,5 mm DIN 46228/1 Aderendhülse mit Kunststoffkragen nach DIN 0,2 mm 1,5 mm 46228/4 Abisolierlänge 7 mm 7 mm Siehe auch Erdung (Seite 42) SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Der Bootloader wartet in diesem Zustand auf eine neue Firmware- Datei, die Sie per TFTP laden können. Blinkend Firmware auf PLUG Das Gerät führt ein Update oder Downgrade der Firmware durch. im Intervall: 2000 ms an/ 200 ms aus SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 21
Nur ein Teil der projektierten VPN-Verbindungen sind aufgebaut. Keine Ethernet-Verbindung zum lokalen Rechner bzw. LAN Ethernet-Verbindung zum lokalen Rechner bzw. LAN hergestellt Gerät empfängt / sendet Daten Digitaler Eingang inaktiv Digitaler Eingang aktiv. Digitaler Ausgang inaktiv Digitaler Ausgang aktiv. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...

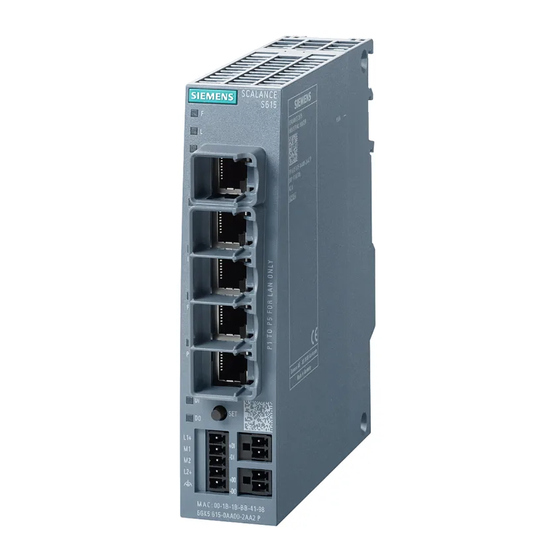

Gerätebeschreibung 2.6 SET-Taster SET-Taster Der SET-Taster ist bei einem SCALANCE S615 auf der Gehäusevorderseite angebracht. Der SET-Taster hat mehrere Funktionen: ● Neustart Halten Sie den Taster kürzer als 3 Sekunden gedrückt, um einen Neustart durchzuführen. ● Laden einer neuen Firmware Falls das reguläre Vorgehen über den Menüpunkt "Load &...
Seite 23
Das Gerät startet dann automatisch mit den Werkseinstellungen und ist über die IP- Adresse 192.168.1.1 erreichbar. Weiterführende Informationen finden Sie im Kapitel "Instandhaltung und Wartung" im Projektierungshandbuch SCALANCE S615 Web Based Management. WARNUNG EXPLOSIONSGEFAHR Drücken Sie den SET-Taster nicht, wenn eine explosionsgefährdete Atmosphäre besteht.
PLUG gesteckt ist. Sobald das Gerät mit gestecktem PLUG gestartet wird, läuft das Gerät mit den Konfigurationsdaten auf dem PLUG an. KEY-PLUG Ein KEY-PLUG enthält zusätzlich zur Konfiguration eine Lizenz, die bestimmte Funktionen Ihres Geräts freischaltet. Siehe auch Zubehör (Seite 17) SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden. WARNUNG EXPLOSIONSGEFAHR DER AUSTAUSCH VON KOMPONENTEN KANN DIE EIGNUNG FÜR CLASS I, DIVISION 2 ODER ZONE 2 BEEINTRÄCHTIGEN. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 26
Allgemeine Hinweise zur Verwendung entsprechend ATEX und IECEx WARNUNG Um die EU-Richtlinie 2014/34 EU (ATEX114) oder die Bedingungen von IECEx zu erfüllen, muss das Gehäuse oder der Schaltschrank mindestens die Anforderungen von IP54 nach EN 60529 erfüllen. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
● Senkrechte Einbaulage (Lüftungsöffnungen nach oben und unten) Halten Sie den Mindestabstand zu anderen Komponenten oder zu Wänden eines Gehäuses ein, damit die Konvektionslüftung des Geräts nicht behindert wird. ● Unterhalb mindestens 10 cm ● Oberhalb mindestens 10 cm SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Montieren 1. Bereiten Sie die Bohrungen für die Wandmontage vor. Die genauen Abmessungen finden Sie im Kapitel "SCALANCE S615 (Seite 49)". 2. Befestigen Sie das Gerät mit zwei Schrauben auf der Wand. Verwenden Sie zur Wandmontage, je nach Untergrund, geeignetes Montagematerial.
7. Verbinden Sie auch die Hutschienen einer Anlage mit der Funktionserde. Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät unten von der Hutschiene weg. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
"Erdung (Seite 42)" und Kapitel "Klemmen (Seite 18)". Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät von der Profilschiene ab. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
(Seite 46)". 7. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und großen Querschnitts von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung (Seite 42)" und Kapitel "Klemmen (Seite 18)". SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 32
3.6 Montage auf der Profilschiene S7-1500 Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät von der Profilschiene ab. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
ATEX, IECEx, FM, UL und UL Haz-Loc. Betriebstemperartur Durch den waagrechten Einbau reduziert sich die maximal zulässige Betriebstemperatur des SCALANCE S615 auf 40° C. Montieren 1. Schieben Sie die Geräte in den Einbaurahmen. 2. Drücken Sie die Geräte mit leichtem Druck an die Rückwand, bis der gefederte Riegel einrastet.
Seite 34
1. Demontieren Sie alle angeschlossenen Leitungen. 2. Lösen Sie die Befestigung des Einbaurahmens. 3. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 4. Schieben Sie das Gerät aus dem Einbaurahmen. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
(Seite 46)". 6. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und großen Querschnitts von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Klemmen (Seite 18)" und Kapitel "Erdung (Seite 42)". SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 36
1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät vom Standfuß. Siehe auch C-PLUG und KEY-PLUG (Seite 24) SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Anschließen WARNUNG EXPLOSIONSGEFAHR ÖFFNEN SIE DAS GERÄT NICHT BEI EINGESCHALTETER VERSORGUNGSSPANNUNG. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Sicherheitshinweisen zum Explosionsschutz die folgenden Sicherheitshinweise berücksichtigen: WARNUNG Treffen Sie Maßnahmen, um transiente Überspannungen von mehr als 40% der Nennspannung zu verhindern. Das ist gewährleistet, wenn Sie die Geräte ausschließlich mit SELV (Sicherheitskleinspannung) betreiben. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 39
Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Zone 2, Group IIC und in nicht explosionsgefährdeten Bereichen geeignet. WARNUNG EXPLOSIONSGEFAHR Trennen Sie das Gerät nicht von spannungsführenden Leitungen, solange nicht sichergestellt ist, dass in der Umgebung keine explosionsgefährdete Atmosphäre vorherrscht. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Anschließen 4.2 Spannungsversorgung Spannungsversorgung Der Anschluss der Spannungsversorgung erfolgt über einen 5-poligen Klemmenblock. Die Spannungsversorgung ist potentialgebunden. Signal Beschreibung DC 24V Masse Masse DC 24V Funktionserdung, siehe Kapitel "Erdung (Seite 42)" SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Das SCALANCE S615 darf nur aus Stromversorgungen nach IEC/EN60950-1 Abschnitt 2.5 "Stromquelle mit begrenzter Leistung" versorgt werden. Die externe Stromversorgung für das SCALANCE S615 muss den Bestimmungen für NEC Klasse 2 Stromkreisen entsprechen, wie im National Electrical Code ® (ANSI/NFPA 70) festgelegt.
"Klemmen (Seite 18)" und Kapitel "AUTOHOTSPOT". Die Anschlussklemme ist mit dem folgenden Symbol für die Funktionserde gekennzeichnet. 1. Verbinden Sie die Anschlussklemme des SCALANCE S615 mit einem möglichst kurzen Kabel ≤ 150 mm und großen Querschnitts von1,5 mm² mit der Funktionserde der Anlage.
Die Spannung am digitalen Ein-/Ausgang darf DC 30 V nicht überschreiten und DC -30 V nicht unterschreiten, da der digitale Ein-/Ausgang sonst zerstört wird. Hinweis Störimpuls Um nicht einen Störimpuls auszuwerten, muss der Impuls für das Signal 1(TRUE / HIGH) mindestens 200 ms anliegen. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 44
4.4 Digitaler Ein-/Ausgang Digitaler Eingang Der 2-polige Klemmenblock hat folgende Belegung: DC 24V DI- (Input Masse) Wenn am digitalen Eingang eine ausreichende Schaltspannung anliegt, ist der digitale Eingang aktiv und die LED "DI" leuchtet auf. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 45
Anschließen 4.4 Digitaler Ein-/Ausgang Digitaler Ausgang Der 2-polige Klemmenblock hat folgende Belegung: Relais DC 24 V / 1 A Relais DC 24 V / 1 A SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
B. ein DSL-Router, eine programmierbare Steuerung, eine Maschine mit Ethernet-Schnittstelle zur Fernüberwachung oder einen PC. Verwenden Sie zum Anschließen ein Patch-Kabel mit RJ45-Stecker. Die Eigenschaften der Ethernet-Schnittstelle finden Sie unter den technischen Daten. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie den PLUG in der richtigen Orientierung in den Steckplatz. Dazu hat das Gehäuse des PLUG hat eine hervorstehende Längskante. In dem Steckplatz ist an der entsprechenden Stelle eine Fuge eingearbeitet. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 48
4.6 Austausch des PLUGs PLUG entnehmen 1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie einen Schraubendreher zwischen die Vorderkante des PLUG und den Steckplatz und lösen Sie den PLUG. 3. Entnehmen Sie den PLUG. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Maßzeichnungen 5.2 19" Einbaurahmen 19" Einbaurahmen Die Maße sind in mm angegeben. Bild 5-3 Vorderansicht Siehe auch Montage in einem 19"-Einbaurahmen (Seite 33) SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Technische Daten SCALANCE S615 Artikelnummer 6GK5 615-0AA00-2AA2 Ethernet-Schnittstelle Anschluss an Industrial Anzahl Ethernet Ausführung RJ45-Buchse Eigenschaften: 10/100BASE-T • Ethernet IEEE 802 • 10/100 Mbit/s • Elektrische Daten Spannungsversorgung Eingangsspannung 12 ... 24 V DC min. DC 10,8 V, max. 28,8V...
Seite 54
– Für den Aufbau eines VPN (Virtual Private Network) stehen folgende Funktionen zur Verfügung – Bis zu 20 Verbindungen – IPsec VPN, OpenVPN (als Client) SINEMA RC-Client • Proxy-Server • Siemens Remote Service (SRS) • SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Seite 55
Technische Daten SCALANCE S615 Überwachung / Diagnose / Instandhalten LEDs • Anzeige von Betriebszuständen über die LED- Anzeige. Weiterführende Informationen dazu finden Sie in der Betriebsanleitung des Ge- räts. Logging • Zur Überwachung lassen sich Ereignisse pro- tokollieren. SNMPv1/v2/v3 •...
Seite 56
Technische Daten SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild. Aktuelle Zulassungen im Internet Die aktuellen Zulassungen für das Produkt finden Sie auch auf den Internet-Seiten des Siemens Industry Online Support unter folgendem Link: (https://support.industry.siemens.com/cs/ww/de/ps/15327/cert) SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Der Test wurde mit dem Gerät und einem angeschlossenen Kommunikationspartner durchgeführt, der ebenfalls die oben genannten Normen einhält. Beim Betrieb des Geräts mit einem Kommunikationspartner, der diese Normen nicht erfüllt, kann die Einhaltung der entsprechenden Werte nicht garantiert werden. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Process Industries and Drives Division Process Automation DE-76181 Karlsruhe Bundesrepublik Deutschland Die aktuelle EU-Konformitätserklärung zu diesen Produkten finden Sie auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/15326/cert). Die in dieser Betriebsanleitung beschriebenen Produkte erfüllen die Anforderungen folgender EU-Richtlinien: ● ATEX-Richtlinie 2014/34/EU Richtlinie des Europäischen Parlaments und des Rates vom 26.
EU-Richtlinie 2014/30/EU "Elektromagnetische Verträglichkeit" nach den angezogenen Normen für folgende Einsatzbereiche: ● EN 61000-6-2+AC Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnormen - Störfestigkeit für Industriebereiche ● EN 61000-6-4+A1 Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnormen - Störaussendung für Industriebereiche SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Die in dieser Betriebsanleitung beschriebenen Produkte erfüllen die Anforderungen der EU-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Angewandte Norm: ● EN 50581 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
"SIMATIC NET Product Information Use of subassemblies/modules in a Zone 2 Hazardous Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten unter Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. SCALANCE S615...
Seite 63
– EN 60079-7 (Explosionsfähige Atmosphäre - Teil 7: Geräteschutz durch erhöhte Sicherheit "e") – EN 60079-0 (Explosionsfähige Atmosphäre - Teil 0: Betriebsmittel - Allgemeine Anforderungen) Die aktuellen Fassungen der Normen finden Sie in den aktuell gültigen ATEX-Zertifikaten. SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
Die aktuellen Fassungen der Normen finden Sie in den aktuell gültigen IECEx-Zertifikaten. A.3.3 RCM / C-TICK Das Produkt erfüllt die Anforderungen der Norm AS/NZS CISPR11 : 2011 (Industrial, scientific and medical equipment - Radio- frequency disturbance characteristics - Limits and methods of measurement). SCALANCE S615 Betriebsanleitung, 08/2018, C79000-G8900-C389-04...
