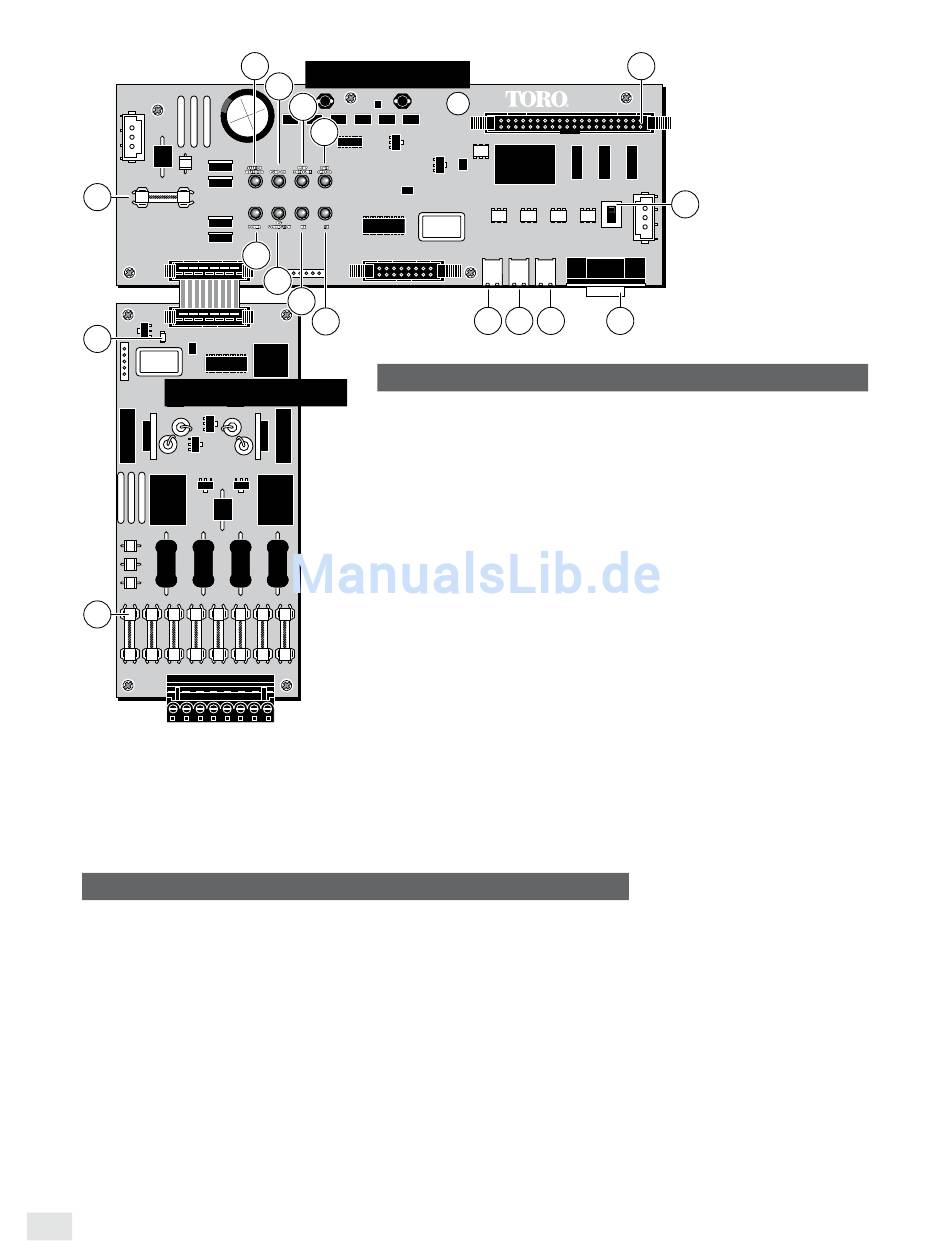

Bestandteile Der Hauptplatine; Bestandteile Der Nebenplatine - Toro TDC-100 Bedienungsanleitung

9
16
Nebenplatine
17

Bestandteile der Nebenplatine

16 ­­­­ Strom-LED
17 ­­­­ Nebenplatinensicherung (8), 3,15 A schnelle Sicherung

1
Hauptplatine
2
3
4
5
6
7
8

Bestandteile der Hauptplatine

1 ­­­­ Stationsberegnung-LED
2 ­­­­ Pumpe-EIN-LED
3 ­­­­ Pumpendruck-LED
4 ­­­­ Regensensor-LED
5 ­­­­ Strom-LED
6 ­­­­ PC-Verbindung-LED
7 ­­­­ Tx-LED
8 ­­­­ Rx-LED
9 ­­­­ Hauptplatinensicherung, 3,15 A träge Sicherung
­­­­ Zeitgeberkabelanschluss
10
11 ­­­­ Schalter „RS-232 Fiber/Wire"
12 ­­­­ Pumpenausgabe
13 ­­­­ Pumpendruck-Eingabe
14 ­­­­ Regenschalter-Eingabe
15 ­­­­ RS-232-Eingabe
10
12 13 14 15
11
