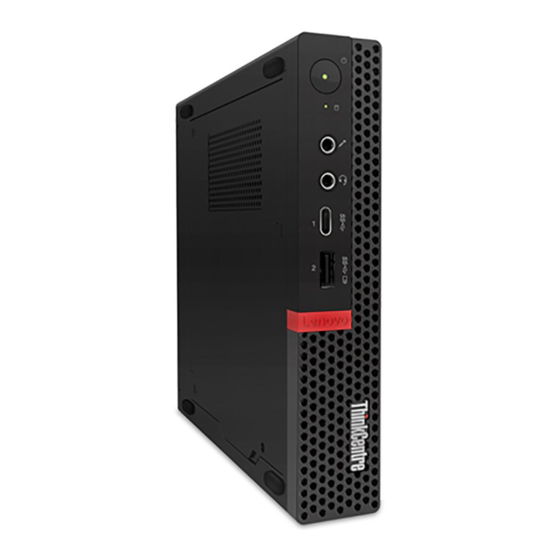

Netzschalter Wird zum Einschalten des Computers verwendet. Wenn Sie den Computer nicht über das Betriebssystem herunterfahren können, halten Sie den Netzschalter mindestens vier Sekunden lang gedrückt, um den Computer auszuschalten. Statusanzeige des Speicherlaufwerks Diese Anzeige leuchtet, wenn das Speicherlaufwerk in Betrieb ist. Mikrofonanschluss Wird verwendet, um ein Mikrofon an den Computer anzuschließen.
Abbildung 2. Rückansicht Optionaler Anschluss 2 Optionaler Anschluss 1 Schlitz für Sicherheitsschloss Steckplatz für Wi-Fi-Antenne Ethernet-Anschluss USB 3.1 Gen 2-Anschlüsse (2) HDMI™ 1.4-Ausgangsanschluss USB 3.1 Gen 1-Anschluss ® USB 3.1 Gen 1-Anschluss DisplayPort 1.2 Ausgangsanschluss Netzteilanschluss Optionaler Anschluss 2 Je nach Computermodell können sich die Anschlüsse unterscheiden. Optionaler Anschluss 1 Je nach Computermodell können sich die Anschlüsse unterscheiden.
Zum Anbringen des Kabelanschlusses für die hintere Wi-Fi-Antenne, die bei einigen Modellen verfügbar ist. Die hintere Wi-Fi-Antenne wird am Kabelanschluss für die hintere Wi-Fi-Antenne angebracht. Ethernet-Anschluss Dient zum Anschließen eines Ethernet-Kabels für den Netzwerkzugriff. USB 3.1 Gen 2-Anschlüsse Wird verwendet, um ein USB-kompatibles Gerät anzuschließen. Um eine optimale Datenübertragung sicherzustellen, müssen Sie die USB 3.1 Gen 2-Einheit an einen USB 3.1 Gen 2-Anschluss (und nicht an den einen USB 3.1 Gen 1- oder USB 2.0-Anschluss) anschließen.
Seite 9
Abbildung 3. Systemplatine Brücke zum Löschen/Wiederherstellen des CMOS Thunderbolt-Anschluss (Complementary Metal-Oxide Semiconductor) Anschluss für die Verbindung zwischen Platinen DC-Anschluss Mikroprozessor Knopfzellenbatterie Anschluss für internen Lautsprecher oder erweiterten Systemlüfteranschluss Lautsprecher Kapitel 1 Überblick...
Das Etikett mit der Angabe von Maschinentyp und Modell identifiziert den Computer. Wenn Sie sich an Lenovo wenden, um Unterstützung zu erhalten, können die Supportmitarbeiter den Computer anhand des Computertyps und der Modellinformationen identifizieren und Sie schneller unterstützen. Das Etikett mit Maschinentyp und Modell ist wie abgebildet am Computers angebracht.
Seite 12
Physische Abmessungen • Breite: 37 mm • Höhe: 179 mm • Tiefe: 183 mm Gewicht (ohne Verpackung) Maximalkonfiguration bei Lieferung: 1,3 kg M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Schlüssel oder ein Kombination versehen werden. Die Kabelverriegelung sperrt auch die Knöpfe, die zum Öffnen der Computerabdeckung dienen. Es handelt sich um die gleiche Art von Verriegelung, die bei vielen Notebook-Computern Verwendung findet. Eine solche Kabelverriegelung kann direkt bei Lenovo bestellt werden. Suchen Sie auf der folgenden Website nach dem Begriff Kensington: http://www.lenovo.com/support...
Seite 14
M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Handbuch und den mit der Zusatzeinrichtung gelieferten Anweisungen vor. • In den meisten Ländern und Regionen der Welt ist es erforderlich, dass fehlerhafte CRUs an Lenovo zurückgesendet werden. Informationen hierzu sind im Lieferumfang der CRU enthalten oder werden Ihnen gesondert einige Tage nach Erhalt der CRU zugeschickt.
Anmerkungen: • Einige der Komponenten sind optional. • Um eine Komponente auszutauschen, die nicht in der Liste unten aufgeführt ist, wenden Sie sich an einen Lenovo Kundendiensttechniker. Eine Liste der Telefonnummern für den Lenovo Unterstützung finden Sie unter: http://www.lenovo.com/serviceparts-lookup M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Seite 17
Abbildung 6. Positionen von FRUs (inkl. CRUs) Self-Service-CRUs Optional-Service-CRUs Nicht-CRUs Vertikaler Ständer Knopfzellenbatterie Mikroprozessor Erweiterter Lautsprecher Halterung für Netzteil Systemlüfter Netzteil Speicherlaufwerk Antennenhalterung Netzkabel Halterung für Speicherlaufwerk Systemplatine Abdeckung der Wi-Fi-Karte Computerabdeckung Gehäuse Staubschutzabdeckung Wi-Fi-Karte Kabel für das Speicherlaufwerk Interner Lautsprecher PCI-Express-Karte Wi-Fi-Antennen Untere Abdeckung...
Self-Service-CRUs Optional-Service-CRUs Nicht-CRUs M.2-Solid-State-Laufwerk ® VESA -Halterung Externes optisches Laufwerk Externes optisches Laufwerkgehäuse Tastatur Maus Tastatur oder kabellose Tastatur austauschen Anmerkung: Die kabellose Tastatur wird nur bei einigen Modellen unterstützt. Tastatur austauschen 1. Schalten Sie den Computer aus und ziehen Sie alle Netzkabel aus den Netzsteckdosen. 2.
Abbildung 8. Die kabellose Tastatur austauschen 4. Entfernen Sie den USB-Dongle aus dem Batteriefach der Tastatur oder der kabellosen Maus und schließen Sie ihn an einem verfügbaren USB-Anschluss am Computer an. 5. Schließen Sie die Abdeckung des Batteriefachs. Die Tastatur kann nun verwendet werden. Maus oder kabellose Maus austauschen Anmerkung: Die kabellose Maus ist nur bei einigen Computermodellen verfügbar.
Seite 20
Abbildung 10. Batteriefach öffnen Abbildung 11. Herausnehmen des USB-Dongles M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Seite 21
Abbildung 12. Anschließen des USB-Dongles an einen USB-Anschluss Abbildung 13. Batterien in die Maus legen Kapitel 4 Hardware austauschen...
Seite 22
Abbildung 14. Abdeckung des Batteriefachs schließen Abbildung 15. Betriebsspannungsschalter einschalten Anmerkungen: • Die grüne LED-Anzeige leuchtet auf, wenn die Maus betriebsbereit ist. • Die blinkende gelbe Anzeige zeigt einen niedrigen Akkuladezustand an. • Um die Lebensdauer des Akkus zu verlängern, sollten Sie den Betriebsspannungsschalter auf O stellen, wenn die Maus nicht benötigt wird.
Netzteil austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus. 2.
Abbildung 18. Netzkabel anschließen Abbildung 19. Netzteil installieren Vertikalen Ständer austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus.
Abbildung 20. Vertikalen Ständer entfernen Abbildung 21. Installieren des vertikalen Ständers VESA-Halterung austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. Kapitel 4 Hardware austauschen...
1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Computer aus. 2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen und ziehen Sie alle Kabel ab, die an den Computer angeschlossen sind. 3. Tauschen Sie die VESA-Halterung aus. Abbildung 22.
Abbildung 26. Externes optisches Laufwerk installieren Abbildung 27. Gehäuse für das externe optische Laufwerk installieren Netzteilhalterung austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1.
Abbildung 28. Netzteilhalterung entfernen Abbildung 29. Netzteilhalterung installieren Computerabdeckung entfernen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. Vorsicht: Schalten Sie den Computer aus und warten Sie einige Minuten, damit der Computer abkühlen kann, bevor Sie die Computerabdeckung öffnen.
Abbildung 30. Staubschutzabdeckung entfernen Abbildung 31. Computerabdeckung entfernen Speicherlaufwerk austauschen Anmerkung: Das Speicherlaufwerk ist optional. Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung entfernen“...
Seite 31
3. Tauschen Sie das Speicherlaufwerk aus. Abbildung 32. Halterung für das Speicherlaufwerk entfernen Abbildung 33. Speicherlaufwerk entfernen Kapitel 4 Hardware austauschen...
Seite 32
Abbildung 34. Speicherlaufwerk installieren Abbildung 35. Halterung des Speicherlaufwerks installieren 4. Verbinden Sie das Kabel des Speicherlaufwerks mit der Systemplatine. 5. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Kabel für das Speicherlaufwerk austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung entfernen“ auf Seite 25. 2.
Seite 34
Abbildung 38. PCI-Express-Karte entfernen Abbildung 39. PCI-Express-Kartenadapter entfernen M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Abbildung 40. PCI-Express-Kartenadapter installieren Abbildung 41. PCI-Express-Karte installieren 3. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Internen Lautsprecher austauschen Anmerkung: Der interne Lautsprecher ist optional. Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Abbildung 42. Internen Lautsprecher entfernen Abbildung 43. Internen Lautsprecher installieren 4. Schließen Sie das Kabel des internen Lautsprechers an den Anschluss für den internen Lautsprecher auf der Systemplatine an. 5. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“...
2. Tauschen Sie den erweiterten Lautsprecher aus. Anmerkung: Stellen Sie sicher, dass Sie das Kabel für den erweiterten Lautsprecher beim Austausch zunächst abziehen und am Ende wieder anschließen. Abbildung 44. Erweiterten Lautsprecher entfernen Abbildung 45. Erweiterten Lautsprecher installieren 3. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“...
Abbildung 46. Systemlüfter entfernen Abbildung 47. Systemlüfter installieren 6. Schließen Sie das Kabel des Systemlüfters an den Anschluss für Systemlüfter auf der Systemplatine an. 7. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Kühlkörper austauschen Achtung: Öffnen Sie den Computer erst dann bzw.
2. Entfernen Sie das Speicherlaufwerk oder die PCI-Express-Karte. Informationen hierzu finden Sie im Abschnitt „Speicherlaufwerk austauschen“ auf Seite 26 oder „PCI-Express-Karte und PCI-Express- Kartenadapter austauschen“ auf Seite 29. 3. Entfernen Sie bei Bedarf den internen Lautsprecher. Informationen hierzu finden Sie im Abschnitt „Internen Lautsprecher austauschen“...
Seite 40
Ihr Computer besitzt eine spezielle Art von Speicher, in dem Datum, Uhrzeit und die Einstellungen für integrierte Komponenten, u. a. die Zuordnungen (Konfiguration) der Parallelanschlüsse, gespeichert sind. Durch eine Knopfzellenbatterie bleiben die Informationen auch dann erhalten, wenn Sie den Computer ausschalten.
Abbildung 53. Knopfzellenbatterie nach unten drücken 6. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Informationen zum Entsorgen der Knopfzellenbatterie finden Sie im Abschnitt „Hinweise zur Lithiumknopfzellenbatterie“ im Handbuch Sicherheit und Garantie. Mikroprozessor austauschen Achtung: Öffnen Sie den Computer erst dann bzw.
Seite 43
• Lassen Sie nichts auf den ungeschützten Mikroprozessorstecksockel tropfen oder fallen. Die Kontaktstifte des Stecksockels müssen so sauber wie möglich bleiben. Abbildung 54. Halterung des Mikroprozessorstecksockels entsperren Abbildung 55. Mikroprozessorstecksockel nach oben drehen Abbildung 56. Mikroprozessor entfernen Kapitel 4 Hardware austauschen...
Seite 44
Abbildung 57. Mikroprozessor installieren M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Abbildung 58. Mikroprozessorstecksockel nach unten drehen Abbildung 59. Halterung des Mikroprozessorstecksockels verriegeln 7. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Wi-Fi-Karte austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Seite 46
1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung entfernen“ auf Seite 25. 2. Entfernen Sie das Speicherlaufwerk oder die PCI-Express-Karte. Informationen hierzu finden Sie im Abschnitt „Speicherlaufwerk austauschen“ auf Seite 26 oder „PCI-Express-Karte und PCI-Express- Kartenadapter austauschen“ auf Seite 29. 3.
Seite 48
Abbildung 65. Abdeckung der Wi-Fi-Karte installieren • Typ 2 Abbildung 66. Abdeckung der Wi-Fi-Karte entfernen Abbildung 67. Wi-Fi-Antennen abziehen M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
Abbildung 71. Abdeckung der Wi-Fi-Karte installieren 4. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Wi-Fi-Antennen austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Seite 51
Abbildung 73. Vordere Wi-Fi-Antenne entfernen Abbildung 74. Vordere Wi-Fi-Antenne anbringen Abbildung 75. Kabel der vorderen Wi-Fi-Antenne an die Wi-Fi-Karte anschließen 4. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Kapitel 4 Hardware austauschen...
Seite 52
Hintere Wi-Fi-Antenne austauschen 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung entfernen“ auf Seite 25. 2. Entfernen Sie das Speicherlaufwerk oder die PCI-Express-Karte. Informationen hierzu finden Sie im Abschnitt „Speicherlaufwerk austauschen“ auf Seite 26 oder „PCI-Express-Karte und PCI-Express- Kartenadapter austauschen“...
Seite 53
Abbildung 78. Hinteres Wi-Fi-Antennenkabel entfernen Abbildung 79. Hinteres Wi-Fi-Antennenkabel anschließen Abbildung 80. Abdeckung der Antenne anbringen, die das hintere Wi-Fi-Antennenkabel sichert Kapitel 4 Hardware austauschen...
Abbildung 81. Hintere Wi-Fi-Antenne anbringen 5. Verbinden Sie das Kabel der hinteren Wi-Fi-Antenne mit der Wi-Fi-Karte. 6. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Antennenklammer austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Abbildung 82. Antennenhalterung entfernen Abbildung 83. Antennenhalterung installieren 6. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Untere Abdeckung austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Abbildung 84. Untere Abdeckung entfernen Abbildung 85. Untere Abdeckung anbringen 3. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Speichermodul austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Abbildung 88. Speichermodul installieren Abbildung 89. Speichermodulhalterung schließen 4. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. M.2-Solid-State-Laufwerk austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Seite 59
Abbildung 90. Die Klammer des M.2 Solid-State-Laufwerks entsperren Abbildung 91. M.2-Solid-State-Laufwerk entfernen Abbildung 92. M.2-Solid-State-Laufwerk installieren Kapitel 4 Hardware austauschen...
Abbildung 93. Die Klammer des M.2 Solid-State-Laufwerks verriegeln 4. Schließen Sie den Austausch ab. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 58. Systemplatine und Gehäuse austauschen Achtung: Öffnen Sie den Computer erst dann bzw. versuchen Sie erst dann, Reparaturen durchzuführen, wenn Sie das Handbuch mit wichtigen Produktinformationen gelesen haben.
Seite 61
15. Tauschen Sie die Systemplatine und das Gehäuse aus. Anmerkung: Fassen Sie die Systemplatine vorsichtig an den Kanten an. Abbildung 94. Befestigungsschrauben der Systemplatine entfernen Abbildung 95. Systemplatine entfernen Kapitel 4 Hardware austauschen...
Abbildung 96. Systemplatine installieren Abbildung 97. Schrauben zum Befestigen der Systemplatine anbringen 16. Verlegen Sie alle Kabel, die Sie von der fehlerhaften Systemplatine abgezogen haben und schließen Sie sie wieder an die neue Systemplatine an. Informationen hierzu finden Sie im Abschnitt „Systemplatine“ auf Seite 4.
Seite 63
Gehen Sie wie folgt vor, um den Austauschvorgang an Ihrem Computer abzuschließen: 1. Vergewissern Sie sich, dass alle Komponenten wieder ordnungsgemäß im Computer installiert wurden und dass Sie keine Werkzeuge oder Schrauben im Inneren des Computers liegen lassen haben. 2. Stellen Sie vor dem Wiederanbringen der Computerabdeckung sicher, dass die Kabel richtig verlegt sind.
Seite 64
5. Stellen Sie den Computer in eine aufrechte Position. 6. Wenn eine Verriegelungseinheit zur Verfügung steht, schließen Sie den Computer ab. 7. Schließen Sie alle externen Kabel und Netzkabel wieder an die entsprechenden Anschlüsse am Computer an. M720q Benutzerhandbuch und Hardware-Wartungshandbuch...
