JVC KW-DB60AT Installationsanleitung Seite 20

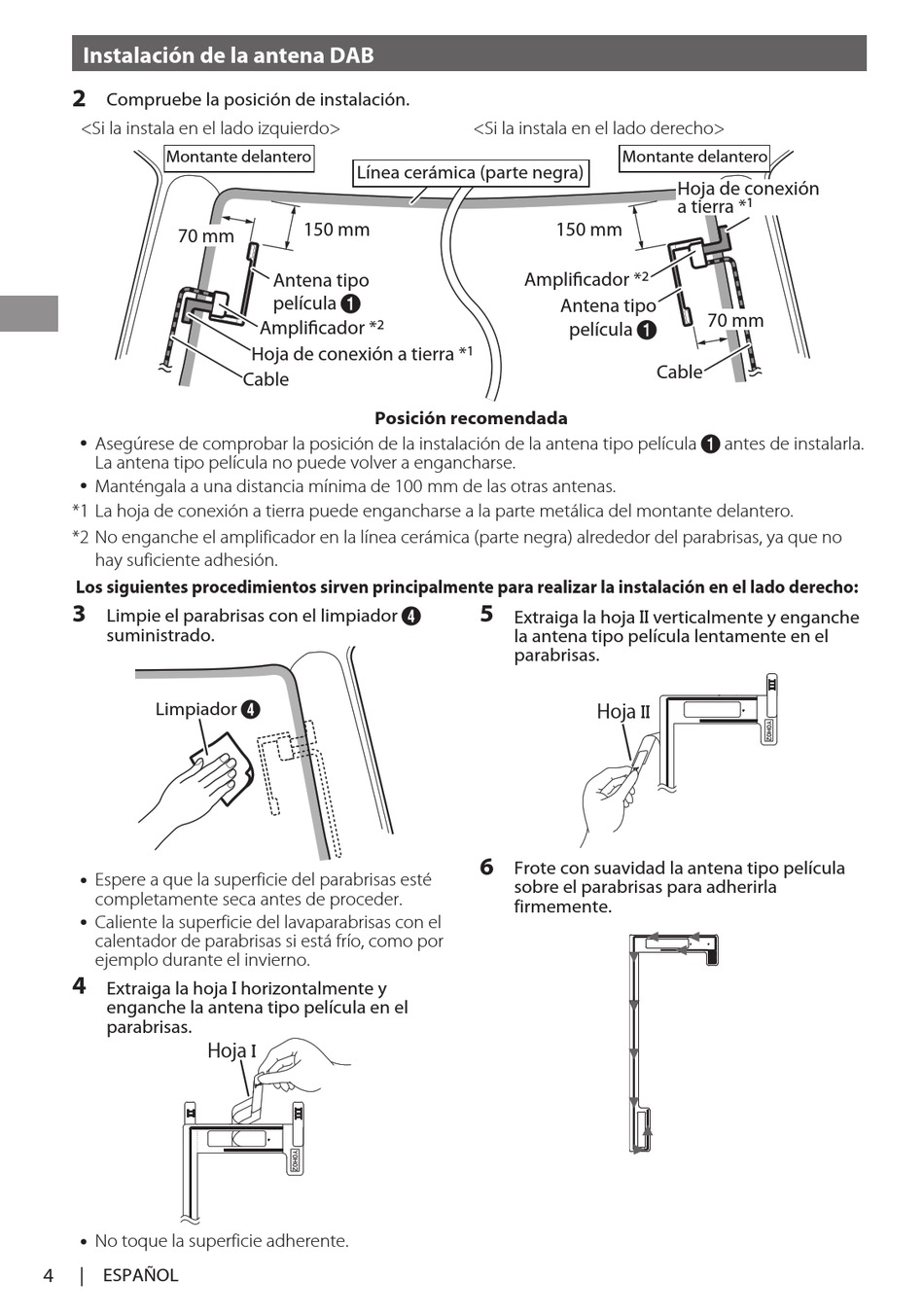

Instalación de la antena DAB
2
Compruebe la posición de instalación.
<Si la instala en el lado izquierdo>
Montante delantero
70 mm
Asegúrese de comprobar la posición de la instalación de la antena tipo película
La antena tipo película no puede volver a engancharse.
Manténgala a una distancia mínima de 100 mm de las otras antenas.
*1 La hoja de conexión a tierra puede engancharse a la parte metálica del montante delantero.
*2 No enganche el amplificador en la línea cerámica (parte negra) alrededor del parabrisas, ya que no
hay suficiente adhesión.
Los siguientes procedimientos sirven principalmente para realizar la instalación en el lado derecho:
3
Limpie el parabrisas con el limpiador
suministrado.
Limpiador D
Espere a que la superficie del parabrisas esté
completamente seca antes de proceder.
Caliente la superficie del lavaparabrisas con el
calentador de parabrisas si está frío, como por
ejemplo durante el invierno.
4
Extraiga la hoja horizontalmente y
enganche la antena tipo película en el
parabrisas.
Hoja
No toque la superficie adherente.
4 | ESPAÑOL
Línea cerámica (parte negra)
150 mm
Antena tipo
película A
Amplificador * 2
Hoja de conexión a tierra *
Cable
Posición recomendada
<Si la instala en el lado derecho>
Montante delantero
150 mm
Amplificador *
Antena tipo
película A
1
5
Extraiga la hoja verticalmente y enganche
la antena tipo película lentamente en el
parabrisas.
Hoja
6
Frote con suavidad la antena tipo película
sobre el parabrisas para adherirla
firmemente.
Hoja de conexión
a tierra * 1
2
70 mm
Cable
antes de instalarla.
