Jumper, Schalter und Anschlüsse
Dieser Abschnitt enthält spezifische Informationen über die Jumper
(Steckbrücken) des Systems. Darüber hinaus erhalten Sie einige
grundlegende Informationen zu Jumpern und Schaltern. Außerdem werden
die Anschlüsse auf der Systemplatine beschrieben.
Jumper auf der Systemplatine
Abbildung 6-1 zeigt die Position der Konfigurations-Jumper auf der
Systemplatine. Tabelle 6-1 können Sie die Jumper-Stellungen entnehmen.

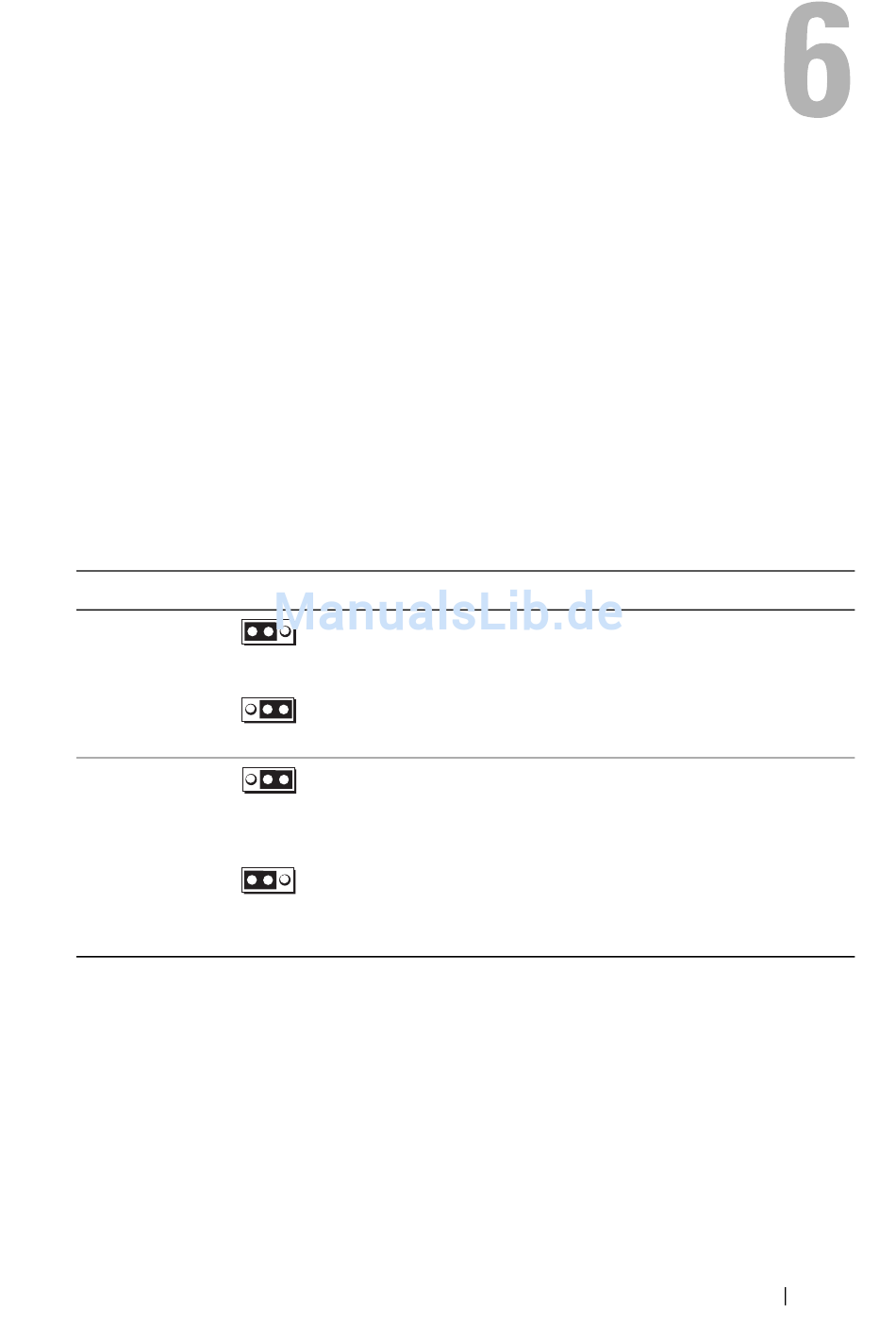

Tabelle 6-1. Stellungen der Jumper auf der Systemplatine
Jumper
Stellung
PWRD_EN
(Standardstellung)
NVRAM_CLR
(Standardstellung)
Beschreibung
Die Kennwortfunktion ist aktiviert
(Stifte 2-4)
Die Kennwortfunktion ist deaktiviert
(Stifte 4-6)
Die Konfigurationseinstellungen bleiben
beim Systemstart erhalten
(Stifte 3-5)
Die Konfigurationseinstellungen werden
beim nächsten Systemstart gelöscht
(Stifte 1-3)
Jumper, Schalter und Anschlüsse
129
