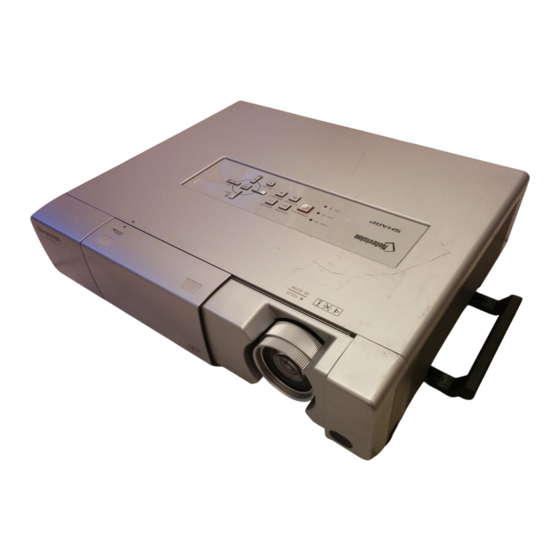

DATENPROJEKTOR MODELL PG-D4010X EINRICHTUNGS-ANLEITUNG Pinbelegung ............2 Eingestellte Einträge ..........23 Speichern der Einstellungen und Abbrechen RS-232C Technische Daten und ([S]Save & Quit) ..........24 Befehlseinstellungen ........4 Abbrechen ohne Speichern der Einstellungen Einstellung des Projektornetzwerk-Umfeldes ..9 ([Q]Quit Unchanged) ........24 1. Anschließen des Projektors an einen Computer ...10 IP-Adressen-Einstellung ([1]IP Address) ....25...
Pinbelegung COMPUTER/COMPONENT-Eingang- und COMPUTER/COMPONENT-Ausgangsanschlüsse: 15-Pin-Mini-D-Sub-Buchse COMPUTER-Eingang/Ausgang COMPONENT-Eingang/Ausgang Pin-Nr. Signal Pin-Nr. Signal Videoeingang (rot) PR (CR) Videoeingang (grün/Sync auf grün) Videoeingang (blau) PB (CB) Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Erde (rot) Erde (PR) Erde (grün/Sync auf grün) Erde (Y) Erde (blau) Erde (PB) Nicht angeschlossen...
Seite 3
Pinbelegung RS-232C-Anschluss: 9-Pin-D-Sub-Stecker Pin-Nr. Signal Name Referenz Nicht angeschlossen Daten empfangen Eingang Angeschlossen an internen Schaltkreis Daten senden Ausgang Angeschlossen an internen Schaltkreis Nicht angeschlossen Signal-Masse Angeschlossen an internen Schaltkreis Nicht angeschlossen Sendeanforderung Angeschlossen an CS in internem Schaltkreis Angeschlossen an RS in internem Schaltkreis Klar zum Senden Nicht angeschlossen RS-232C-Kabel empfohlene Verbindung: 9-Pin-D-Sub-Buchse...
RS-232C Technische Daten und Befehlseinstellungen Computer-Steuerung Sie können einen Computer für die Steuerung des Projektors verwenden, indem Sie ein serielles RS- 232C Steuerkabel (kreuztyp, im Handel erhältlich) an den Projektor anschließen. (Für den Anschluss siehe Seite 24 der Bedienungsanleitung des Projektors.) Kommunikationsbedingungen Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen.
Seite 5
T L T L _ _ _ 1 0% – 100% (Ganzzahl) Lebensdauer (Prozent) T N A M _ _ _ 1 PGD4010X Name Modellnamenprüfung M N R D _ _ _ 1 PG-D4010X Modellnamenprüfung Projektornamen-Einstellung 1 P J N 1 * OK oder ERR...
Seite 6
RS-232C Technische Daten und Befehlseinstellungen RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) R A S V _ _ _ 1 OK oder ERR Größe ändern S-Video Normal R A S V _ _ _ 2 OK oder ERR Strecken R A S V _ _ _ 3 OK oder ERR Umrandung...
Seite 7
RS-232C Technische Daten und Befehlseinstellungen RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) V A P S _ _ 1 0 OK oder ERR S-Video-EINGANG Bildmodus Standard V A P S _ _ 1 1 OK oder ERR Präsentation V A P S _ _ 1 2 OK oder ERR Kino...
Seite 8
RS-232C Technische Daten und Befehlseinstellungen RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) H-Pos -150 – +150 A H P * * OK oder ERR A V P _ V-Pos -60 – +60 * OK oder ERR A R E _ _ _ 1 OK oder ERR Fein-Sync.
Einstellung des Projektornetzwerk-Umfeldes In diesem Abschnitt sind die grundlegenden Vorgänge für die Verwendung des Projektors über ein Netzwerk beschrieben. Falls das Netzwerk bereits aufgebaut ist, müssen vielleicht die Netzwerkeinstellungen des Projektors geändert werden. Bitte wenden Sie sich um Hilfe bei diesen Einstellungen an Ihren Netzwerk- Administrator.
Einstellung des Projektornetzwerk-Umfeldes 1. Anschließen des Projek- tors an einen Computer Etablieren Sie eine individuelle Verbindung zwischen dem Projektor und dem Computer. Unter Verwendung eines handelsüblichen LAN-Kabels (UTP-Kabel, Kategorie 5, Überkreuz-Typ) können Sie den Projektor über den Computer konfi gurieren. Trennen Sie das LAN-Kabel des Computers von dem bestehenden Netzwerk ab.
Einstellung des Projektornetzwerk-Umfeldes 2. Einstellung einer IP- Adresse für den Computer Nachfolgend ist beschrieben, wie Sie die ® Einstellungen in Windows Vista ausführen können. Melden Sie sich in dem Netzwerk an, indem Sie das Administratorkonto für den Computer verwenden. Klicken Sie auf „start“ (Start) und danach auf die Schaltfl...
Seite 12
Einstellung des Projektornetzwerk-Umfeldes Klicken Sie auf „Internet Protocol Version 4 (TCP/IPv4)“ (Internet- protokoll Version 4 (TCP/IPv4)), und klicken Sie danach auf die Schaltfl äche „Properties“ (Eigenschaften). Bestätigen oder ändern Sie die IP-Adresse für den Einrichtungs-Computer. 1 Überprüfen und notieren Sie sich die aktuelle „IP address“...
Einstellung des Projektornetzwerk-Umfeldes 3. Einrichten eines Netzwerkan- schlusses für den Projektor Die Einstellungen für solche Einträge wie die IP-Adresse des Projektors und die Teilnetzmaske sind kompatibel mit dem bestehenden Netzwerk. Stellen Sie die Werte des Projektors wie folgt ein. (Für die Einstellung siehe Seite 50 der Bedienungsanleitung des Projektors.) DHCP-Client: Aus IP-Adresse: 192.168.150.002...
Seite 14
Einstellung des Projektornetzwerk-Umfeldes Die TCP/IP-Einstellanzeige erscheint, bereit für die Netzwerkeinstellungen für den Projektor. Einträge Einstellbeispiel / Bemerkungen New Password Sie können das Passwort bestimmen, (Neues Passwort) um die TCP-/IP-Einstellung zu schützen. DHCP Client Wählen Sie „ON“ oder „OFF“, um zu (DHCP-Client) bestimmen, ob DHCP-Client verwendet werden soll.
Steuerung des Projektors via LAN Geben Sie nach der Verbindung des Projektors mit Ihrem Netzwerk die „IP address“ (IP-Adresse) des Projektors unter „Address“ (Adresse) im Internet Explorer (Version 5.0 oder später) ein, verwenden Sie einen Computer im Netzwerk, um den Setup-Bildschirm zu starten, über den der Projektor via Netzwerk gesteuert werden kann. Steuerung des Projektors unter Verwendung des Internet Explorer...
Steuerung des Projektors via LAN Bestätigung des Steuerung des Projektors Projektorstatus (Status) (Control) Auf dieser Anzeige können Sie die Steuerung des Projektors ausführen. Sie können die folgenden Einträge steuern: • Power (Stromversorgung) Auf dieser Anzeige können Sie den • Input Select (Eingangswahl) Projektorstatus bestätigen.
Steuerung des Projektors via LAN Setzen und Einstellung des Pro- Einstellung der Sicherheit jektors (Settings & Adjustments) (Network – Security) Beispiel: Die „Picture“ (Bild)-Anzeige für COMPUTER wird angezeigt. Auf diesen Anzeigen können Sie die Setzvorgänge und Einstellungen ausführen. Sie können die folgenden Einträge setzen oder einstellen: Auf dieser Anzeige können Sie die Einstellungen hinsichtlich der Sicherheit ausführen.
Beschreibung (SMTP- Server- Adresse für die E-MailÜbertragung. Server) z.B. 1: 192.168.150.253 Projector Name Einstellung des Projektornamens z.B. 2: smtp123.sharp.co.jp (Projektorname) * Wenn Sie einen Domain- Namen Auto Logout Einstellung des Intervalls in Einheiten von verwenden, führen Sie die Time Minuten (von 1 bis 65535), nach dem der Einstellungen für den DNS-Server aus.
Steuerung des Projektors via LAN Einstellung der Fehlerein- Einstellung der Fehlerein- träge und der Bestimmungs- träge und der URL, die bei ortadressen, an die die Auftreten eines Fehlers E-Mail im Falle des Auftretens angezeigt werden (Service & eines Fehlers gesandt wird Support –...
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Schließen Sie den Projektor mittels RS-232C oder Telenet an einen Computer an und öffnen Sie das „SETUP MENU“ (Konfi gurationsmenü) auf dem Computer, um die verschiedenen Einstellungen für den Projektor ausführen zu können. Geben Sie „setup“...
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet ▼SETUP MENU Beim Anschluss über -----------------------------SETUP MENU---------------------------- [1]IP Address [2]Subnet Mask [3]Default Gateway Telenet [4]User Name [5]Password [6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client [A]Advanced Setup [D]Disconnect All [V]View All Setting [S]Save &...
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet SETUP MENU (Konfi gurations- ADVANCED SETUP MENU menü) (Erweitertes Konfi gura- (Hauptmenü) tionsmenü) ▼SETUP MENU (Konfi gurationsmenü) ▼ADVANCED SETUP MENU -----------------------------SETUP MENU---------------------------- [1]IP Address [2]Subnet Mask [3]Default Gateway (Erweitertes Konfi gurationsmenü) [4]User Name [5]Password [6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client...
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Geben Sie die Nummer oder das Symbol für den in dem „SETUP MENU“ (Konfi gurationsmenü) zu wählenden Eintrag ein. Wenn Sie die Einstellung ausführen, geben Sie die einzustellenden Einzelheiten ein. Die Einstellung erfolgt jeweils für einen Eintrag, worauf am Ende alle Einstellungen gespeichert werden.
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Speichern der Einstellungen Abbrechen ohne Speichern und Abbrechen der Einstellungen ([S]Save & Quit) ([Q]Quit Unchanged) Speichert die Einstellwerte und bricht das Menü ab. Bricht das Menü ab, ohne die Einstellwerte zu speichern.
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Der Einstellvorang für jeden Eintrag wird erläutert. Für den grundlegenden Vorgang siehe „Eingestellte Einträge“ auf Seite 23. IP-Adressen-Einstellung Vorgabe-Gateway- Einstellung ([1]IP Address) ([3]Default Gateway) Einstellung der IP-Adresse. Einstellung des Vorgabe-Gateway. setup>1 setup>3 IP Address...
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Passwort-Einstellung Projektornamen-Einstellung ([5]Password) ([7]Projector Name) Ausführung von Sicherheitsschutzmaßnahmen Sie können einen Projektornamen zuordnen. unter Verwendung des Passworts. setup>7 Projector Name : XX-XXXX setup>5 Please Enter : MY XX-XXXX Password (change) —>...
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Abtrennen aller Anschlüsse Einstellung der automatischen Abmeldezeit ([D]Disconnect All) (ADVANCED[1]Auto Logout Time) Es besteht die Möglichkeit, dass Sie alle gegenwärtig von dem Projektor erkannten TCP/IP-Verbindungen Falls nach einer festen Zeitspanne keine Eingabe erfolgt, dann abtrennen.
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Ausführung des Netzwerk- Einstellung der akzeptierten Ping-Testes IP-Adresse (ADVANCED[6]Accept (ADVANCED[5]Network Ping Test) IP Addr(1) - [8]Accept IP Addr(3)) Sie können bestätigen, dass die Netzwerksverbindung Es besteht auch die Möglichkeit, dass Sie die zwischen dem Projektor und einem Computer usw.
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Einstellung des Suchports Rückkehr an das Hauptmenü (ADVANCED[0]Search Port) (ADVANCED[Q]Return to Main Stellt die Portnummer für die Suche nach Menu) dem Projektor von dem Netzwerk ein. advanced>0 Kehrt an das Haupt-SETUP-MENÜ zurück. Please Enter Port Number for Search from Computer.
Wiedereinstellung des Lampentimers des Projektors über LAN Wenn der Projektor an ein Netzwerk angeschlossen ist, können Sie das Kommunikationsprogramm zum Senden eines Befehls zum Rücksetzen des Lampen-Zeitgebers verwenden. Im Beispiel unten ® ® wird Windows XP als Betriebssystem verwendet. Wenn Sie Windows Vista verwenden, beziehen Sie sich bei der Verwendung eines anderen Kommunikationsprogramms auf die folgenden Schritte, ®...
Seite 31
Wiedereinstellung des Lampentimers des Projektors über LAN Klicken Sie im „File“ (Datei)-Menü „Properties“ (Eigenschaften). Klicken Sie die „Settings“ (Einstellungen)- Leiste und klicken Sie anschließend „ASCII Setup“ (ASCII-Einrichtung). Markieren Sie die Kästchen für die Optionen „Send line ends with line feeds“ (Senden des Zeilenendes mit Zeilenvorschüben), „Echo typed characters locally“...
Fehlersuche Kommunikation kann mit dem Projektor nicht etabliert werden. Bei Anschluss des Projektors unter Verwendung des seriellen Anschlusses \ Überprüfen Sie, dass die RS-232C Buchse des Projektors und des Computers oder des im Fachhandel erhältlichen Steuergerätes richtig angeschlossen sind. \ Achten Sie darauf, das es sich bei dem RS-232C Kabel um ein Crossover-Kabel handelt. \ Stellen Sie sicher, dass die Einstellung des RS-232C Ports für den Projektor mit der Einstellung für den Computer oder dem im Fachhandel erhältlichen Steuergerät übereinstimmt.
Seite 33
Fehlersuche \ Halten Sie die folgenden Schritte ein, wenn Sie die Netzwerk-Einstellungen für den Computer überprüfen. 1. Öffnen Sie einen Befehl-Eingabeaufforderung. ® • Im Falle von Windows 2000: Klicken Sie auf „start“ (Start), „Programs“ (Programme), „Accessories“ (Zubehör), „Command Prompt“ (Befehls-Eingabeaufforderung) in dieser Reihenfolge.
Seite 34
Fehlersuche \ Überprüfen Sie, ob das „TCP/IP“-Protokoll richtig arbeitet, indem Sie den „PING“-Befehl verwenden. Überprüfen Sie auch, ob die IP-Adresse eingestellt ist. 1. Öffnen Sie einen Befehl-Eingabeaufforderung. • Im Falle von Windows ® 2000: Klicken Sie auf „start“ (Start), „Programs“ (Programme), „Accessories“...
